Пятый ряд кладут, как четвертый, но только с соблюдением перевязки швов.
Шестой ряд кладут так, чтобы оставить два канала с перекрытием чисток и места для кухонной плиты.
Седьмой ряд, а также другие нечетные ряды до двадцать пятого кладут так, как показано в порядовке, образуя три канала.
Восьмой ряд и другие четные ряды до двадцать шестого кладут согласно порядовке.
Десятый, одиннадцатый, семнадцатый, двадцать третий и двадцать четвертый ряды похожи на предыдущие, но для надежной перевязки швов кладку выполняют по-другому.
Восемнадцатый ряд кладут, как десятый и двадцать четвертый, и на канале с правой стороны ставят задвижку № 2.
Ряды двадцать первый и двадцать второй кладут с установкой самоварника.
Двадцать седьмой ряд кладут так, чтобы два канала с левой стороны объединить в один. В этом же ряду перекрывают самоварник.
В двадцать восьмом ряду устанавливают задвижку № 3. Двадцать девятый ряд кладут согласно порядовке. Он похож на предыдущий ряд только с тщательной перевязкой швов.
В тридцатом ряду с левой стороны перекрывают канал, а с правой ставят задвижку № 1.
Тридцать первый и тридцать второй ряды выполняют с соблюдением перевязки швов. Из порядовок видно, что верх щитка (перекрышу) кладут в три ряда, что отвечает противопожарным требованиям.
Тридцать третий — тридцать шестой ряды кладут, как показано. В тридцать шестом ряду остаются вентиляционный и дымовой каналы.
Щиток облегченной конструкции
Отопительный щиток — в металлическом каркасе, с облицовкой асбофанерой или металлическими листами (рис. 60). Облицовочные листы заранее раскраивают строго по шаблонам в соответствии с размерами стенок печи и со всеми полагающимися отверстиями для дверок, чисток.

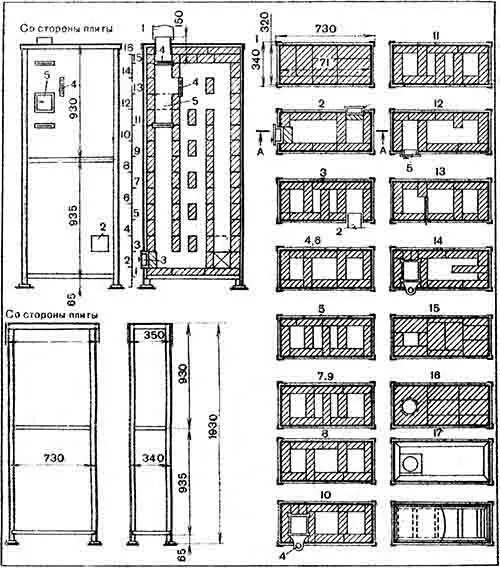

Рис. 60.Отопительный щиток облегченной конструкции в металлическом каркасе, облицованный асбофанерой:
1 — патрубок, 2 — место присоединения плиты к щитку; 3 — чистка; 4 — задвижка; 5 — самоварник
По наружному каркасу щиток имеет размер: длину — 730 мм, ширину — 340 и высоту — 1930 мм.
Теплоотдача зависит от того, как подключен щиток к кухонной плите. Масса — 650 кг. Щиток устанавливают на прочном полу. Каркас устроен так, что внизу имеются ножки высотой 65 мм, обеспечивающие хорошую вентиляцию нижней части щитка. Кладка — из обыкновенного кирпича на ребре или в четверть кирпича.
Материалы: кирпич обыкновенный — 141 штука; глина — 2,5 ведра; песок — 2,5 ведра; три дымовые задвижки — 130х130 мм; три дверки — 130x130 мм; патрубок из кровельной стали диаметром — 150 мм, длиной 150 мм, нужный для подключения щитка к трубе или печке. После установки патрубка его облицовывают кирпичом. На патрубок надевают рукав из кровельной стали для отвода дыма в трубу. Каркас — комплект 730x340x1930 мм, облицованный асбофанерой или металлическими листами. Его изготовляют из угловой стали 30х30х4 мм — 12 пог. м, из асбофанеры толщиной 5 мм — 4 кв. м.
Кладку выполняют в следующей последовательности. Сперва устанавливают каркас печи или щитка, имеющий внизу сварную раму из стального уголка 30x30x5 мм. Если печь или щиток возводят на деревянном полу, то последний предварительно подготавливают, укладывая два слоя войлока, пропитанного в глиняном растворе, или по асбесту, обитому сверху листовой сталью.
Каркас должен прочно опираться на подготовленное основание всеми четырьмя ножками и быть строго вертикален. Установив и выверив каркас, закладывают нижний ряд облицовочных листов (асбофанеру или сталь) и приступают к кладке. Ранее к нижней части каркаса к четырем угловым металлическим стойкам приваривают или приклепывают уголки, на которые затем кладут лист кровельной стали или асбестоцементную плиту, служащую основанием. На это основание укладывают слой войлока, а на него — первый ряд из кирпича плашмя. Напоминаем, что если пол несгораемый, то можно устанавливать печь или щиток прямо на полу. Выложив под, кладку ведут до уровня первого ряда облицовки, то есть на высоту 625 мм.
Кирпичи укладывают на ребро, но так, чтобы они очень плотно, без пустот, прилегали к стенкам облицовки каркаса. Для этой цели применяют тонкий слой глиняного раствора. Пустоты между стенками облицовки каркаса и кирпича снижают нагревание стенок печи или щитка.
Выложив первый ряд, устанавливают облицовку каркаса для второго ряда и продолжают работу.
