Двадцать четвертый ряд и последующие показывают перекрытие верха печи и канала.

В том случае, когда на печи приходится устраивать насадную трубу (разрезы Д — Д и Г — Г), кладку с двадцать третьего по двадцать восьмой ряды выполняют согласно порядовкам.

Другая печь В. А. Потапова (рис. 63) имеет больший размер: длину — 1160 мм, ширину — 640, высоту — 1890 мм. Теплоотдача печи при одной топке в сутки — 2400 ккал/ч, при двух топках — 3900 ккал/ч.

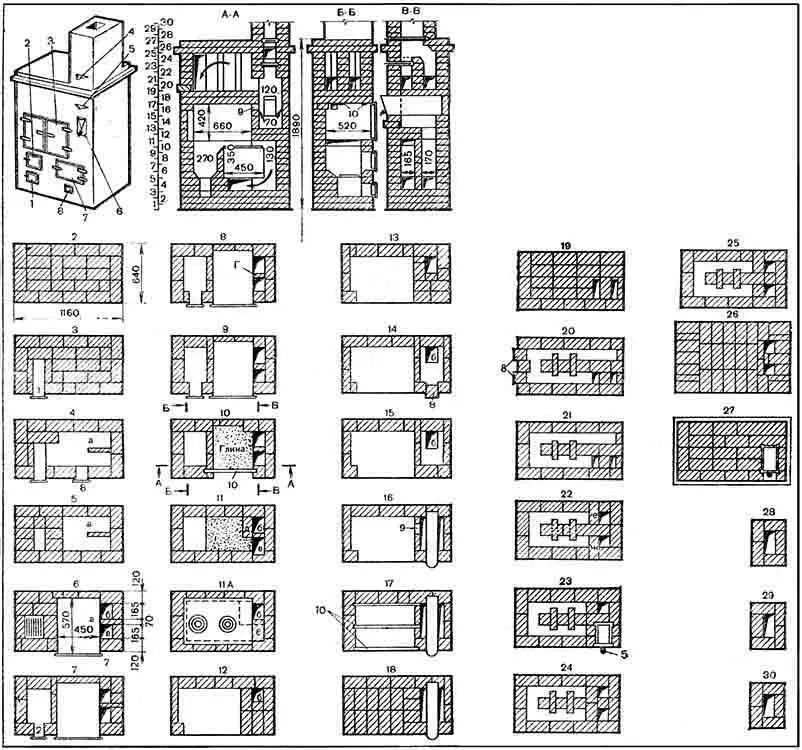

Рис. 63.Отопительно-варочная печь конструкции В. А. Потапова (второй вариант):

1 — поддувало; 2 — топливник; 3 — варочная камера; 4 — верхняя задвижка; 5 — нижняя задвижка; 6 — водогрейная коробка; 7 — духовка; 8 — чистка; 9 — вентиляционное отверстие; 10 — полосовая сталь

Печь может работать на всех видах твердого топлива. Если печь будет топиться каменным углем и антрацитом, то сильно нагревающиеся ее части выкладывают из огнеупорного кирпича, а колосниковую решетку опускают на один ряд кладки ниже.

Чтобы увеличить теплоотдачу, печь выкладывают выше, повторяя двадцать второй и двадцать третий ряды кладки, то есть доводя высоту печи до тридцати пяти рядов, если, конечно, позволяет высота дома. Следует помнить, что если высота печи увеличивается сверх (перекрыши) указанных двадцати семи рядов, то верхнюю часть печи, обращенную к потолку, всегда выполняют в три ряда (на рисунке 63 показано два ряда). Потолок над перекрышей оштукатуривают.

Печь состоит из зольника или поддувала 1, топки 2, духового шкафа 7, чистки 8, варочной 3 и верхней камеры, закрываемой двумя дверцами. Внутри камеры с нижней стороны располагается чугунная плита, а вверху вентиляционное отверстие для вывода различных запахов из камеры в дымовой канал. Рядом с варочной камерой 3 расположена водогрейная коробка 6, над которой выше располагают две дымовые задвижки 4, 5. Нижняя задвижка 5 служит для пользования летом, когда она открыта, через нее выходят газы прямо в трубу, при этом верхняя задвижка 4 должна быть открыта. Для нагревания помещения в зимнее время нижнюю задвижку 5 закрывают, и тогда горячие газы, пройдя водогрейную коробку 6, поворачивают через первый канал в верхнюю камеру с насадкой, нагревают и выходят через второй канал, расположенный на одном уровне с первым, в дымовую трубу, которая находится над нижней — летней задвижкой. Назначение верхней задвижки — закрывать печь после топки.

Материалы: кирпич красный — 580 штук; глина — 3,2 ведра; песок — 2,3 ведра; дверка топочная — 200х210 мм; две поддувальные и прочистные дверки — 130х130 мм; дверка варочной камеры 620x420 мм; две дымовые задвижки — 140x270 мм; чугунная плита с двумя конфорками — 750x530 мм; колосниковая решетка — 190х250 мм; духовой шкаф — 570х450х350 мм; водогрейная коробка — 580x120x205 мм, один предтопочный лист.

Печь ставят на прочный фундамент с хорошей гидроизоляцией. Верх фундамента кладут по уровню.

Первый ряд укладывают выше уровня пола строго по угольнику. Для работы можно применять половинки, которые выкладывают так, как это указано в третьем ряду.

Второй ряд ведут по указанной порядовке из целого кирпича, но можно использовать и половинки или трехчетверки.

В третьем ряду соблюдают тщательную перевязку швов. Закладывают поддувало, дверку ставят на второй ряд.

Четвертый ряд кладут согласно порядовке, с закладкой чистки 8, ставят ее на третий ряд. Внутри кладки укладывают целый кирпич на ребро (рис. 63, а ).

В пятом ряду отверстие над поддувалом с задней стороны перекрывают кирпичом (половинкой) для того, чтобы ее длина была не более 250 мм. Кирпич на ребро не ставят, так как один кирпич, поставленный на ребро, равен двум рядам кладки плашмя. В процессе кладки дверку перекрывают кирпичом.

Шестой ряд выкладывают так. Сперва укладывают колосниковую решетку и духовой шкаф с опорой на пятый ряд. Заднюю стенку за духовым шкафом кладут в четверть кирпича, устанавливаемого на ребро. С правой стороны духовка слегка опирается на кирпич (рис. 63), уложенный на ребро, или только соприкасается с ним. Пространство между духовкой и стенкой печи шириной 130 мм следует разделить на две части для образования двух каналов (рис. 63, б, в ) длиной по 165 мм. Для этого кирпич и в дальнейшем устанавливают на ребро до восьмого ряда. Колосниковая решетка должна быть уложена так, чтобы между ней и кладкой было пространство в 15–20 мм, необходимое на расширение металла. Задняя часть пода должна быть поднята по сравнению с передней частью на 20–30 мм. Кирпич вокруг решетки стесывают на конус с таким расчетом, чтобы вокруг него образовался как бы колодец, обеспечивающий скатывание топлива на решетку (см. разрезы А — А и В — В).
