Напоминаем, что каркас следует выполнять весьма строю, соблюдая все размеры для дверок, чисток, задвижек.

Конструкция плиты (рис. 61) имеет два хода — зимний и летний. Она удобна тем, что можно топить одну плиту, не нагревая щитка, или наоборот — топить только один щиток. Размер плиты: длина — 1400 мм, ширина — 1020, высота — 2170 мм. Масса со щитком — 2800 кг. Теплоотдача — 3100 ккал/ч при двух топках в сутки. Лицевые стороны плиты и щитка штукатурят.

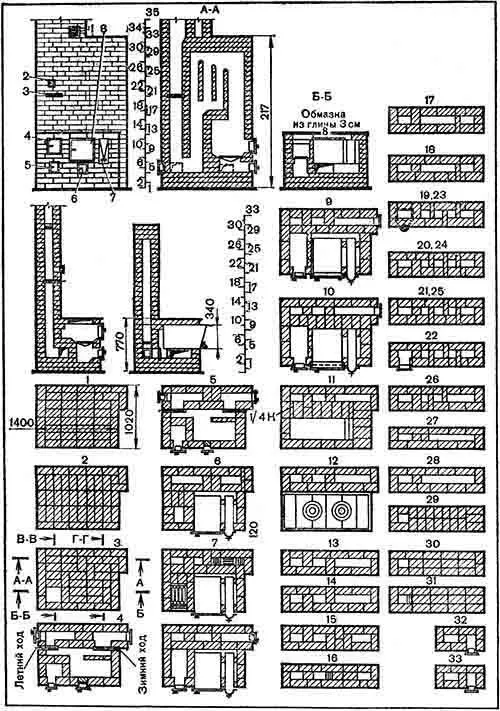

Рис. 61.Кухонная плита со щитком, имеющим самостоятельную топку:

1 — вентиляционная решетка; 2 — самоварник; 3 — задвижка; 4 — топка; 5 — поддувало; 6 — чистка; 7 — водогрейная коробка; 8 — духовка

Материалы: кирпич обыкновенный — 680 штук; глина — 22 ведра; песок — 20 ведер; колосниковая решетка — 262х300 мм; колосниковая решетка — 130х300 мм; топочная дверка — 205х205 мм; топочная дверка — 130x205 мм; две поддувальные дверки — 130х140 мм; две прочистные дверки — 130х140мм; три дымовые задвижки — 240х130 мм; водогрейная коробка — 120х340х560 мм; самоварник диаметром 100 мм или дверка — 130х140 мм; шесть плит чугунного настила с двумя конфорками — 200х520 мм; сталь полосовая — 50x22x550 мм; 4 м стали угловой 30х30х4 мм; предтопочный лист из кровельной стали — 500x700 мм.

Перед кладкой плиты выполняют прочный фундамент с гидроизоляцией.

Первый и второй ряды кладут, как показано.

Третий ряд выполняют, как предыдущие, с оставлением зольника под топку.

В четвертом ряду устанавливают две задвижки для летнего и зимнего ходов, а также две поддувальные и две прочистные дверки. Прочистные имеют внутри кирпичные закладки.

Пятый ряд выполняют, как четвертый, с соблюдением перевязки швов.

В шестом ряду перекрывают все дверки, уменьшают все каналы и ставят духовой шкаф и водогрейную коробку.

Седьмой ряд кладут, как показано. Укладывают две колосниковые решетки: для топливника плиты и топливника щитка. Кирпич с двух сторон каждой решетки стесывают. В порядовке они показаны черточками (см. разрезы А — А и В — В). С левой стороны длинный канал перекрывают для образования двух коротких.

Восьмой ряд кладут по порядовке и устанавливают топочные дверки: бо́льшую по размеру — для топливника плиты, меньшую — для топливника щитка.

Девятый и десятый ряды кладут, как показано. Над духовкой в десятом ряду кладут стальную полосу длиной 550 мм.

В одиннадцатом ряду перекрывают дверки. Верх духовки смазывают глиняным раствором. С правой стороны водогрейной коробки канал закрывают кирпичом, а с левой стороны оставляют незаложенным.

Двенадцатый ряд заканчивает кладку плиты, то есть в нем укладывают чугунный настил, укрепляют вокруг плиты фаянс из угловой стали.

Оставшиеся порядовки относятся к кладке щитка. Они показаны на рисунке.

В шестнадцатом ряду кирпич у второго канала справа стесывают (заштриховано, см. разрез А — А).

В девятнадцатом ряду ставят задвижку, закрывающую трубу. Начиная с этого ряда и кончая двадцать пятым, из имеющихся трех каналов образуется пять. В двадцать втором ряду ставят самоварник. Затем в последующих рядах остается один канал-труба. Перекрышку щитка кладут в три ряда кладки. Для уширения канала трубы в тридцать первом ряду кирпич стесывают (заштриховано).

В тридцать втором и тридцать третьем рядах ставят вентиляционную решетку, для чего образуют отдельный канал.

Отопительно-варочные печи представляют собой соединение отопительной печи и кухонной плиты. Такие печи имеют много преимуществ. Они удобны в эксплуатации, занимают меньше места, чем две стоящие отдельно печи. Горячие газы, имеющие большую теплоотдачу, используются более рационально.

В варочной камере имеется вытяжка, через которую уходят в атмосферу все запахи приготовляемой пищи. Печи имеют два дымохода: один летний, по которому горячие газы прямо из плиты направляются в дымовую трубу; другой зимний, когда горячие газы из плиты направляются по каналам, нагревая печь.

Уход за отопительно-варочной печью гораздо меньше, чем за двумя отдельно стоящими печами. Поэтому они нашли широкое распространение в небольших квартирах, малоэтажных домах, в дачном строительстве.

Печи бывают разных размеров, теплопроизводительности и конструктивных решений. Чаще всего их оштукатуривают.
