Щитки чаще всего выкладывают толстостенными, в полкирпича, которые требуют хорошего прогрева и оправдывают себя при длительной работе плиты. К тому же они менее опасны в пожарном отношении. Бывают (много реже) щитки тонкостенные со стенками толщиной в четверть кирпича. Работают они удовлетворительно. В целях противопожарной безопасности такие щитки лучше всего выполнять в металлических кожухах.

Поверхности щитков облицовывают изразцами (только в процессе кладки щитка), оштукатуривают или просто оставляют кирпичными.

Работать щитки могут в летнем и зимнем вариантах. В первом случае у них нагревается только одна часть щитка, во втором — весь щиток. Щитки необходимо класть на прочном фундаменте, с обязательной укладкой гидроизоляции и строгим соблюдением противопожарной безопасности.

Конструкций щитков очень много. Они бывают с малой и большой теплоотдачей. На рисунке 56 показана кухонная плита 5 с отопительным щитком 4, дымовой задвижкой 3, поставленной в дымоходе трубы, перегородками (стенками) 2, кирпичной разделкой 1, поставленными между щитком и перегородками, толщина которых должна быть не менее 25 см. Этот щиток всегда нагревается отходящими от плиты горячими газами.

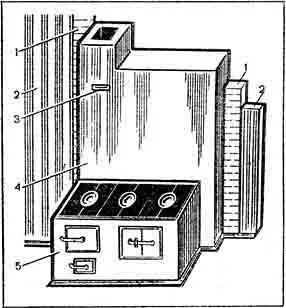

Рис. 56.Кухонная плита с постоянно нагреваемым отопительным щитком:

1 — кирпичная разделка; 2 — перегородки (стенки); 3 дымовая задвижка; 4 — щиток, 5 — плита

В щитке другой конструкции (рис. 57) все дымовые задвижки расположены вверху. Задвижка 3 показывает зимний ход газов, задвижка 2 — летний. Дымовые газы можно прямо направлять в дымовую трубу (открыть задвижку 2 и закрыть задвижку 3 ). Если закрыть задвижку 2 и открыть задвижку 3, то газы направятся в дымообороты щитка. Проходя по каналам, они отдают часть тепла стенкам и охлажденными уходят в трубу.

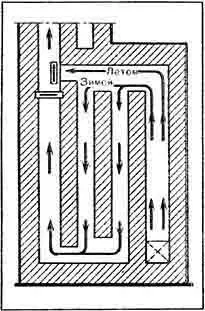

Рис. 57.Отопительный щиток с двумя ходами: зимним и летним

Плита с отопительным щитком, имеющим летний и зимний ход, показана на рисунке 58.

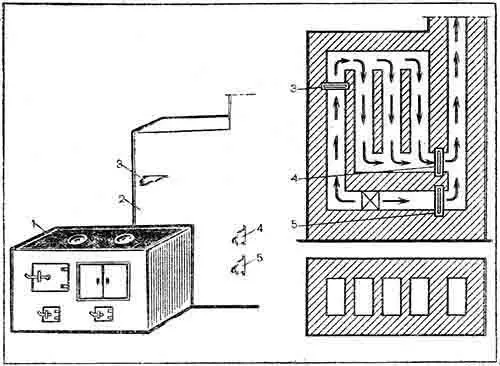

Рис. 58.Разрез щитка с задвижками, расположенными вверху и внизу:

1 — чугунный настил (плита) с двумя конфорками; 2 — щиток; 3 — дымовая задвижка в трубе; 4, 5 — задвижки для регулировки движения газов в летнее и зимнее время

Отопительный щиток (рис. 59) имеет размер: длину — 890 мм, ширину — 380 и высоту — 2240 мм. Теплоотдача при одной топке в сутки — 430 ккал/ч, при двух топках в сутки — 600 ккал/ч. Масса — 1210 кг. Лицевые поверхности оштукатуривают.

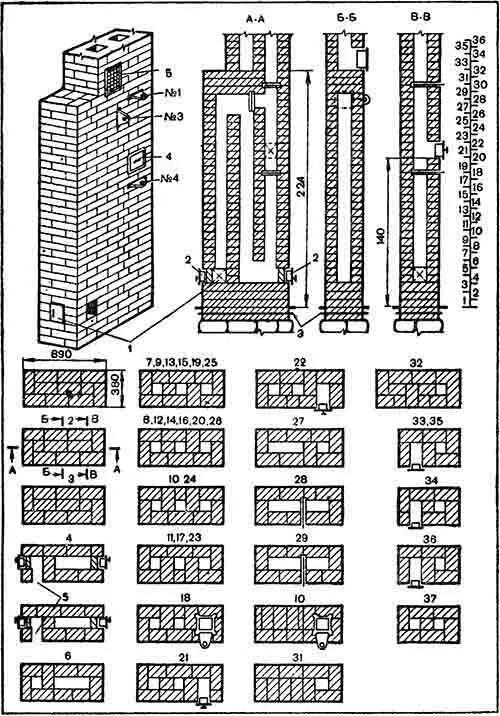

Рис. 59.Отопительный щиток толстостенный:

1 — места присоединения кухонной плиты; 2 — чистка; 3 — гидроизоляция; 4 — самоварник; 5 — вентиляционная решетка с клапаном

Движение горячих газов в щитке регулируют тремя домовыми задвижками. В теплое время года задвижки № 1 и № 3 открыты и газы напрямую направляются в трубу. В холодное время года задвижку № 3 закрывают, а задвижки № 1 и № 2 оставляют открытыми. В этом случае горячие газы, проходя весь дымоход щитка, нагревают его. В насадной трубе для вентиляции помещения устраивают вентиляционный канал, закрываемый решеткой с клапанами (жалюзи), что дает возможность или держать решетку открытой, или прикрывать ее частично, или же полностью закрывать.

Материалы: кирпич обыкновенный — 309 штук; глина обыкновенная — 6 ведер; песок — 3–4 ведра; три задвижки дымовые — 130х130 мм; три прочистные дверки 130x140, одна из них для самоварника; вентиляционная решетка с клапаном — 150–200 мм; толь для гидроизоляции — 1,5 м.

Фундамент под щиток возводят на два ряда кирпичной кладки ниже уровня пола. На него кладут ряд кирпичной кладки, по которой настилают гидроизоляцию, размечают фигуру печи и кладут второй ряд кирпичной кладки, который доходит до уровня чистого пола. Затем выкладывают щиток.

Первый ряд кладут из целого кирпича.

Четвертый ряд кладут, как показано в порядовке, с установкой двух чисток с оставлением места или окна для присоединения к щитку кухонной плиты.
