Одиннадцатый ряд выполняют строго горизонтально с установкой обвязки. Духовку смазывают сверху глиняным раствором слоем 10–15 мм или толще, чтобы пространство между верхом духовки и чугунной плитой было высотой не менее 70 мм.

Двенадцатый ряд — завершающий. На тонком слое глиняного раствора укладывают чугунную плиту с большой конфоркой над духовкой.

Кладка плиты с духовкой, омываемой со всех сторон газами, возможна для очагов любой конструкции, только увеличивают их длину на 40–50 мм, не уменьшая при этом размеры каналов.

Плита (рис. 52) имеет размер: длину — 1150 мм, ширину — 640 и высоту — 770 мм. Масса — 750 кг. Теплоотдача при двух топках в сутки — 900 ккал/ч.

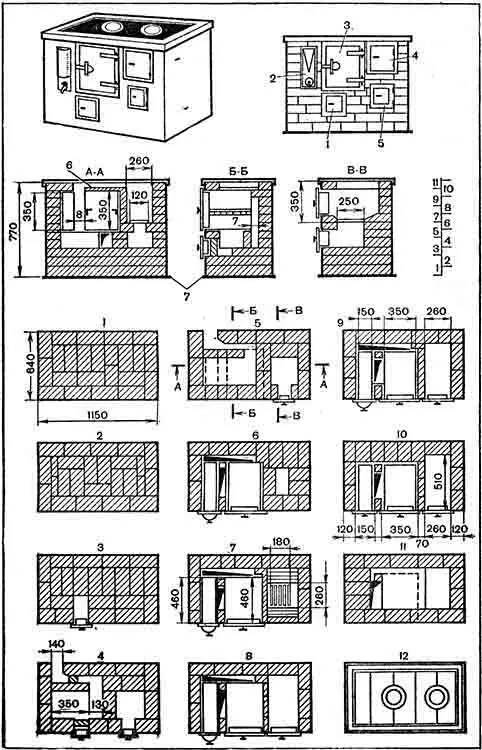

Рис. 52.Кухонная плита с духовкой и водогрейной коробкой:

1 — чистка; 2 — водогрейная коробка; 3 — духовка; 4 — топливник; 5 — поддувало; 6 — глиняная смазка толщиной 1–1,5 см; 7 — войлок, пропитанный глиняным раствором и покрытый кровельной сталью

Материалы: кирпич обыкновенный — 185 штук; глина обыкновенная — 3,5 ведра; песок — 2,5 ведра; колосниковая решетка — 250х180 мм; топочная дверка — 250x210 мм; поддувальная и прочистные дверки — 130х140 мм — 2 штуки; пять плит чугунных составных с двумя конфорками 530x180 мм; духовой шкаф 350х530х450 мм; два листа кровельной стали предтопочный — 500х700 мм и под плиту — 1150x640 мм; войлок строительный — 1,2 кг; водогрейная коробка — 150х350х450 мм; обвязка плиты (угловая сталь — 30x30x4 мм — 3,6 м, стальная лента — 2,5х15 мм — 1,2 м); задвижка дымовая — 130х130 мм.

На полу вычерчивают размер печи. Укладывают листовой асбест или два слоя войлока, вымоченного в глиняном растворе, накрывают кровельной сталью, прибивают, чертят на ней размеры печи и приступают к кладке.

Первый ряд кладут согласно порядовке по вычерченным размерам печи.

Второй ряд кладут с соблюдением перевязки швов.

Третий ряд выполняют согласно порядовке с закладкой чистки, необходимой для удаления золы и сажи из-под духовки. Чистка может быть любой конструкции.

Четвертый ряд кладут с соблюдением всех указанных размеров. В этом ряду закладывают поддувало с установкой дверки, опирая ее на третий ряд. С задней стороны плиты оставляют выходное отверстие для подключения плиты к трубе или обогревательному щитку. Размер отверстия — 140 мм. Там же ставят перегородку из кирпича на ребро с отступом от задней стенки на 70–80 мм, а от стенки поддувала — на 130 мм. Длина перегородки — 350 мм (почти полтора кирпича). Чтобы перегородка не сдвинулась с места, между ней и задней стенкой укладывают кусочек кирпича толщиной до 20 мм, но можно и без него, или его сперва ставят, а затем вынимают. На эту перегородку в дальнейшем устанавливают духовку и водогрейную коробку. Угол кирпича у отверстия скашивают на конус, но лучше закруглить (стрелками показаны места присоединения к дымоходу).

Пятый ряд кладут, как четвертый, с соблюдением перевязки швов. Чистку перекрывают. Пунктирными линиями помечено место для водогрейной коробки и духовки с оставлением канала между ними шириной до 150 мм.

Шестой ряд начинают с установки на тонком слое глиняного раствора водогрейной коробки и духовки. Между ними с задней стороны устанавливают перегородку (кирпич на ребро), образуя этим два канала. Один — между боковыми сторонами водогрейной коробки и духовки, другой — с задних сторон. В процессе кладки перекрывают выходное отверстие, а поддувало сужают до размера примерно 130x260 мм.

По этим двум каналам будут проходить газы, нагревая водогрейную коробку и духовку, которые к тому же подняты над третьим рядом кладки на 140–150 мм, образуя нижний третий канал. В таком случае эти приборы нагреваются с боковой, задней и нижней сторон.

Седьмой ряд начинается с установки колосниковой решетки и облицовки стенки духовки, со стороны топки, кирпичом на ребро. При укладке кирпича вокруг колосниковой решетки его с задней и передней сторон скашивают (заштриховано, см. разрез В — В). Так над решеткой образуются скаты. Таким образом, колосниковая решетка находится на 65–75 мм ниже топочного отверстия. Решетку прорезями кладут по длине топливника с уклоном к дверке на 20–30 мм.

Восьмой и девятый ряды кладут, как показано. Только на восьмом ряду устанавливают топочную дверку. В девятом ряду показаны разрезы и размеры по ширине духовки, водогрейной коробки и топливника.
