Александр Шепелев - Кладка печей своими руками

Третий ряд кладут, как первый, но с правой стороны печи устраивают поддувало или зольник (коробку) с установкой поддувальной дверки, опирая ее на второй ряд и зажимая с двух сторон трехчетверками.

Четвертый ряд похож на третий, но имеет с левой стороны вывод — канал, из которого дымовые газы направляются в трубу или отопительный щиток. Ширина этого канала — 140 мм. С боковой стороны печи против канала закладывают чистку, которая будет опираться на третий ряд.

Пятый ряд такой же, как и четвертый. Поддувальную дверку перекрывают кладкой и оставляют только отверстие зольника в виде коробки размером 260x260 мм. Позднее над ней будет поставлена колосниковая решетка (стрелками показан вывод дыма в трубу или щиток).

Шестой ряд кладут так, что он перекрывает выводной канал и над ним остается отверстие размером 260x260 мм, которое явится продолжением вертикального канала. Его метят черным треугольником. Поддувало при этом сужают по ширине до 200 мм, и оно остается больше ширины колосниковой решетки.

Седьмой ряд выполняют, как показано на рисунке. Вертикальный канал сужают до размера 260х130 мм. Над поддувалом с опорой на шестой ряд кладут колосниковую решетку, но так как она у́же имеющегося отверстия, то против решетки укладываемые с двух сторон кирпичи вдвигают немного во внутрь печи (см. разрез В — В). Четыре кирпича, прилегающие к колосниковой решетке, стесывают (заштриховано) для образования наклонных плоскостей — откосов или скосов, по которым топливо будет скатываться на решетку (см. разрез А — А).

Восьмой ряд образует топливник размером 520x260 мм с установкой топочной дверки с опорой на седьмой ряд.

Девятый и десятый ряды похожи на восьмой, кладут согласно порядовке, с тщательной перевязкой швов.

Одиннадцатый ряд — завершающий. Его выполняют строго горизонтально. Топочную дверку перекрывают, а перегородку или стенку, отделяющую вертикальный канал, по которому дымовые газы поступают к выводному каналу, не выкладывают.

Двенадцатый ряд как таковой не существует. Его не кладут. В этом «ряду» укладывают чугунный настил на жидком глиняном растворе. Чтобы верхние кирпичи одиннадцатого ряда не расстраивались, их скрепляют обвязкой, то есть рамкой, согнутой из уголка 30x30х4 мм, и приклепывают к нему лапки или кляммеры из ленточной стали. Кляммеры располагают по две с длинной стороны печи и по одной — с широкой стороны. Так как эту рамку с кляммерами невозможно надеть на выполненный одиннадцатый ряд, то ее устанавливают на десятый ряд и закрепляют одиннадцатым. Рамка к тому же еще и украшает печь. К рамке очень хорошо, если есть возможность, прикрепить с передней и задней сторон скобы в виде длинных ручек, на которые можно вешать для сушки мокрые полотенца. Рамку и скобы следует покрыть огнеупорным лаком, предохраняющим сталь от ржавления. Если уголок для обвязки из дюраля или алюминия и из такого же материала скобы, то покрытия не требуется.

Эта печь работает так. Дымовые газы из топливника попадают под чугунный настил, оттуда в вертикальный канал, а из него — в вывод и трубу.

После кладки печи через чистку удаляют возможно упавший глиняный раствор. Затем чистку закрывают.

После кладки печь желательно просушить, оставив открытыми все дверки и задвижку. Чем больше сушится печь, тем прочнее будет кладка.

Плита (рис. 50) имеет размер: длину — 1020 мм, ширину — 640, высоту — 770 мм. Масса — 650 кг. Теплоотдача при двух топках в сутки — 600 ккал/ч.

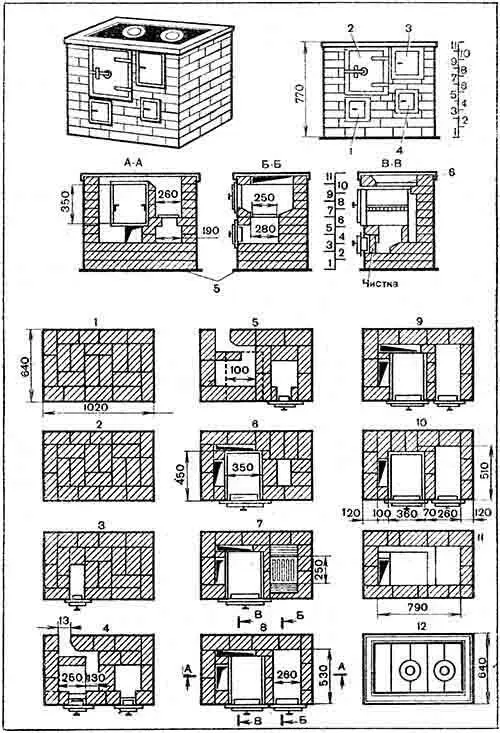

Рис. 50.Кухонная плита с духовкой:

1 — чистка; 2 — духовка; 3 — топливник; 4 — поддувало, 5 — войлок, пропитанный глиняным раствором и покрытый кровельной сталью; 6 — глиняная смазка толщиной 1–1,5 см

Материалы: кирпич обыкновенный — 175 штук; глина обыкновенная — 3 ведра; песок — 2 ведра; колосниковая решетка — 250х180 мм; топочная дверка — 250x210 мм; поддувальная и прочистная дверки — 130х140 мм — 2 штуки; пять плит чугунных составных с двумя конфорками — 530x180 мм; духовой шкаф — 350х350х450 мм; два листа кровельной стали предтопочной — 50х70 мм и под плиту — 1020х640 мм; войлок строительный — 1 кг; обвязка (уголок 30x30х4 мм — 3,32 м, стальная лента 25х15 мм — 1,2 м); задвижка дымовая — 130х130 мм.

На пол укладывают два слоя асбеста или войлока, вымоченного в глиняном растворе, накрывают его кровельной сталью и прибивают. Затем приступают к кладке первого ряда.
