Промышленность изготовляет различные приборы для печей из чугуна и стали. Если нет в наличии того или другого прибора, его приходится изготовлять собственными силами. Особенно это относится к духовкам и водогрейным коробкам. Первые должны изготовляться из черной стали толщиной не менее 1 мм, вторые — из оцинкованной. Напоминаем, что чем толще сталь, тем долговечнее прибор.

Кухонные печи по своей конструкции делятся на простые, средней сложности и сложные. Простые не имеют духовки или водогрейной коробки, средней сложности имеют чаще всего только духовку, а сложные — духовку и водогрейную коробку. Топка может быть расположена с передней или с какой-то одной из боковых сторон. Духовку и водогрейную коробку располагают или вместе справа, или слева от топки, или отдельно с двух сторон. В первом случае требуется одна задвижка, в другом — две.

Кухонные плиты обычно работают так. В простой плите горячие газы из топливника направляются под чугунную плиту или чугунный настил, а оттуда прямо по выводу (выводной канал) в трубу или отопительный щиток. В остальных очагах горячие газы также направляются сперва под чугунную плиту или настил, оттуда под духовку или духовку и водогрейную коробку, омывая их с трех сторон, и только затем направляются в трубу или отопительный щиток.

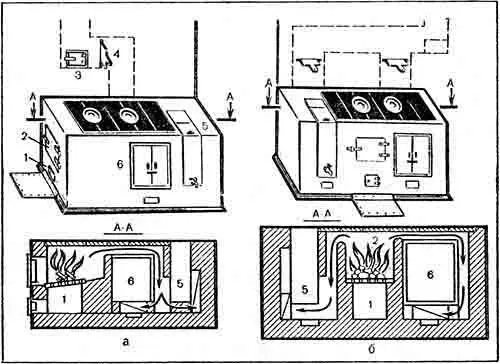

На рисунке 48 показан общий вид кухонных плит или очагов и их разрезы с движением газов внутри их.

Рис. 48.Кухонные плиты:

а — кухонная плита с духовкой и водогрейной коробкой, расположенными вместе; б — кухонная плита с духовкой и водогрейной коробкой, расположенных между топливником; 1 — поддувало; 2 — топка; 3 — чистка; 4 — задвижка; 5 — водогрейная коробка; 6 — духовка

При кладке кухонных плит следует особенно соблюдать противопожарные мероприятия.

При кладке кухонной плиты на деревянном полу или подложенном деревянном щите до начала работы надо вырезать лист кровельной стали по размеру плиты. Положить на пол или щит слой листового асбеста или два слоя листового войлока, хорошо вымоченного в глиняном растворе, накрыть стальным листом и прибить его гвоздями.

На этом листе вычерчивают форму плиты и на глиняном растворе кладут первый ряд кладки.

Выложив полностью кухонную плиту, под топкой крепят предтопочный лист размером 500х700 мм, прибивают его гвоздями через 50 мм друг от друга и на него прибивают плинтус. Но можно сначала прибить вокруг печи плинтус, а предтопочный лист загнуть на плинтус. Хотя это несколько сложнее, но лучше.

Для того чтобы верхний ряд кладки, то есть одиннадцатый, был более прочным, а печь красивее, на него укладывают обвязку из угловой стали или фаянс. Если она примыкает непосредственно к отопительному щитку, то фаянс ставят с трех сторон, если вдали от него — то с четырех. Его или надевают на кладку, или закрепляют кляммерами из стальной ленты.

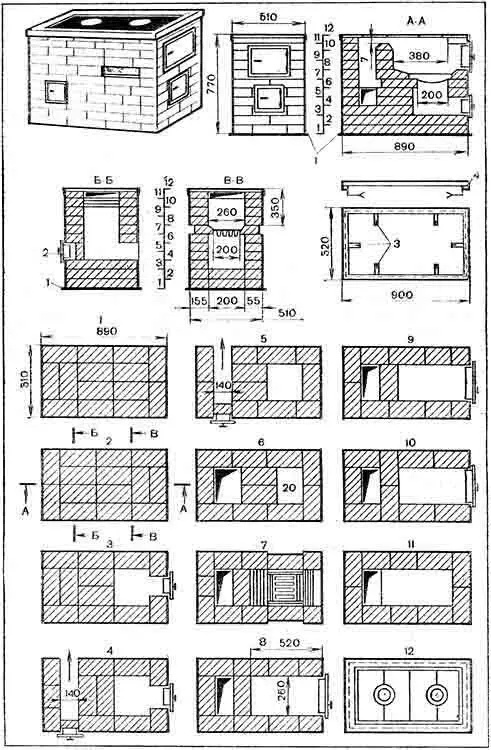

Простая плита без духовки и водогрейной коробки (рис. 49) имеет размер: длину — 890 мм, ширину — 510 и высоту — 770 мм. Прямоугольные формы. Масса — 530 кг. Теплоотдача при двух топках в сутки — 700 ккал/ч.

Рис. 49.Кухонная плита упрощенная:

1 — два слоя войлока, пропитанного в глиняном растворе и покрытого кровельной сталью; 2 — чистка; 3 — кляммеры; 4 — угловая сталь 30х30х4 мм с укрепленными кляммерами из стальной ленты

Материалы: кирпич обыкновенный или красный — 118 штук, глина обыкновенная — 2,5 ведра; песок — 1,5 ведра; колосниковая решетка — 25х18 см; дверка топочная обыкновенная — 25х20,5 см; дверки поддувальная и прочистная — 130x140 мм; две плиты чугунные составные с конфорками размером 410х360 мм; два листа кровельной стали предтопочный — 500x700 мм и под плиту — 890x510 мм; войлок строительный — 0,7 кг; обвязка (уголок 30х30х4 мм — 2,9 м, стальная лента 25х15 мм — 2 м); задвижка дымовая 130x130 мм. Поскольку в этой плите нет ни духовки, ни водогрейной коробки, класть ее гораздо проще. Если сделан фундамент, то выравнивают его верх.

Приготовив глиняный раствор, приступают к кладке.

Первый ряд выполняют из целого кирпича в таком порядке, как указано в порядовке. Выполненную кладку ряда проверяют на прямоугольность и по размеру.

Второй ряд кладут также из целого кирпича. Кладка его проста, только следует хорошо перевязывать швы.
