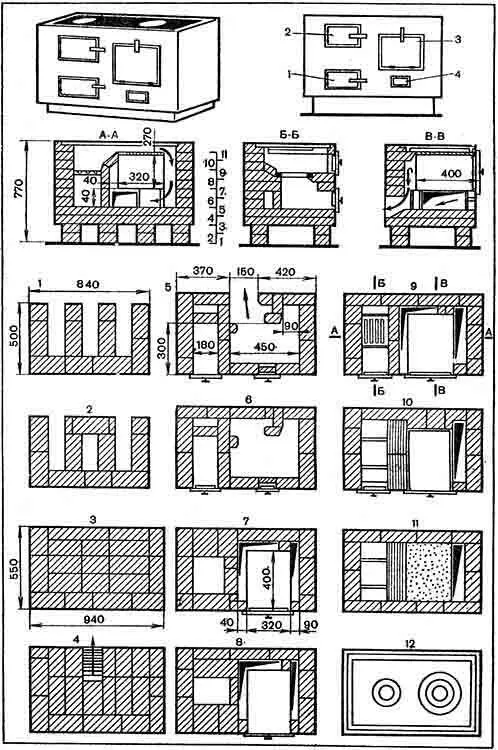

Рис. 51.Кухонная плита на шанцах с духовкой, равномерно обогреваемой со всех сторон:

1 — поддувало; 2 — топливник; 3 — духовка; 4 — чистка

Ставят плиту не прямо на полу, а подняв ее над полом на шанцы — кирпичные стенки высотой 140 мм. Это предохраняет пол от нагревания, так как под печкой все время циркулирует холодный воздух. Шанцы укладывают или прямо на деревянный пол, или деревянный щит. В том и другом случае сперва на пол укладывают лист асбеста или два слоя войлока, вымоченного в глиняном растворе и закрытого кровельной сталью.

В некоторых конструкциях кухонных плит одну сторону духовки, примыкающую к топливнику, облицовывают кирпичом на ребро. В одном случае кирпичная стенка предохраняет металл духовки от быстрого прогорания, а во втором — это ведет к неравномерному нагреванию духовки, что не всегда удобно для выпечки различных изделий. У этой плиты такой недостаток отсутствует, так как предохранительная стенка отступает от духовки, в данном случае на 4 см, и духовка не только омывается со всех сторон газами, а вся находится в «мешке» горячих газов, сохраняя длительное время тепло.

Материалы: кирпич обыкновенный — 130 штук; глина обыкновенная — 3 ведра; песок — 2 ведра; плита чугунная — 762х456 мм; духовка — 320х270х400 мм; поддувальные и топочные дверки — 220x160 мм — 2 штуки; колосниковая решетка — 250х180 мм; прочистная дверка — 130x140 мм; задвижка — 130х130 мм; уголок для обвязки; кровельная сталь; войлок; стальная лента и другие материалы.

Если такого размера дверки для топки нет, то ее можно заменить большим размером (по высоте), но установить ниже — на восьмом или даже седьмом ряду и заложить внутри кирпичом, чтобы порог был выше колосниковой решетки.

Первый и второй ряды кладут по стальному листу, уложенному на войлок. Шанцевая кладка немного меньше размеров кладки печи: по ширине — на 50, по длине — на 100 мм.

Третий ряд размером 940х550 мм — начало кладки самой плиты. Его кладут так, как показано на рисунке.

Четвертый ряд кладут, как показано. Один кирпич с задней стороны плиты стесывают на конус (заштриховано), для того чтобы расширить выходной канал (см. разрез В — В), подключаемый к трубе или отопительному щитку. Выход газа показан стрелкой.

Пятый ряд кладут в следующей последовательности. Сперва устанавливают дверки для чистки и поддувала, опирая их на четвертый ряд. Заднюю стенку выполняют в четверть кирпича. На расстоянии 18 см от левой стороны печи выкладывают стенку в четверть кирпича. Поддувало уменьшают по длине, для чего ставят кирпичи на ребро. С задней стороны стенки выпускают кирпич внутрь плиты. К нему кладут кирпич перпендикулярно. Таким образом образуется стенка, похожая на букву Г или на сапог. Она служит основанием для установки духовки и кладки вертикальной стенки, необходимой для образования в дальнейшем вертикального канала между духовкой и правой боковой стенкой. Края кирпича под духовкой скашивают и закругляют. Основные размеры даны в порядовке. Кроме того, внутри кладки со стороны левой перегородки укладывают кусок кирпича, примерно равный половине. Он необходим для опирания на него духовки. Его края скашивают и закругляют.

Шестой ряд кладут, как пятый, дымоход перекрывают, тщательно соблюдая перевязку швов.

Седьмой ряд выполняют согласно порядовке. Прежде всего устанавливают духовку так, чтобы она отступала от правой стороны печи на 90 мм, а от перегородки с левой стороны — на 40 мм. С задней стенки духовки, но на одной линии с ее правой стороной ставят перегородку, образуя тем самым два канала. Один обогревает левую и заднюю стенки духовки, другой — правую.

Поддувало уменьшают по длине, а ее дверку перекрывают.

Восьмой ряд кладут согласно порядовке. Отверстие над поддувалом уменьшают до таких размеров, чтобы оно было перекрыто колосниковой решеткой.

Девятый ряд выполняют так. Сначала устанавливают колосниковую решетку и топочную дверку. В этом ряду заканчивают кладку вертикальной части перегородки между топкой и духовкой.

Десятый ряд кладут так, что первоначально перекрывают отверстия между перегородкой и духовкой с укладкой кирпича с наклоном под некоторым углом. Острые грани кирпича стесывают и закругляют. В процессе кладки перекрывают канал с левой стороны духовки, и он остается только с правой стороны.
