Интерфейс USB создает возможность реагировать на изменения сетевого напряжения еще быстрее, а значит, более эффективно защищать ПК и его периферию. Кроме того, ИБП является очень эффективным сетевым фильтром, благодаря своим преобразователям напряжения, он отсекает сетевые помехи на по низкой (помехи от включения мощных потребителей – электрочайников, утюгов, тепловентиляторов), так и по высокой (импульсные помехи других источников питания) частоте.

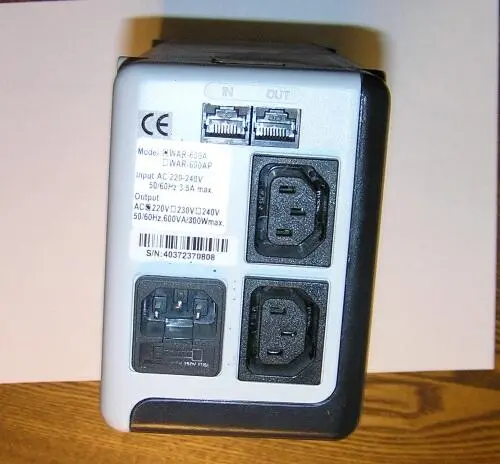

Для удобства пользования системой с ИБП рекомендую с других концов на обоих кабелях (UPS outs) поддержки нагрузки установить «евророзетки» – для подключения различных унифицированных потребителей (чтобы не «перекраивать» провода).
Защита ИБП
Кроме плавкого предохранителя (замена через переднюю панель), защищающего источник от перепадов входного напряжения, имеется встроенная автоматическая электронная защита. ИБП автоматически отключится при превышении максимальной мощности по выходу на 105 % в течении 60 сек и в течении 3 сек – при превышении мощности на 130 %. Выход ИБП также защищен от короткого замыкания (что очень важно).
3.1.1. Все об источниках бесперебойного питания
Внутренности ИБП
Электрический источник бесперебойного питания (ИБП) представляет собой двойной преобразователь. Во-первых, преобразователь переменного тока в постоянный – для зарядки внутреннего резервного герметичного необслуживаемого аккумулятора (далее – АКБ) типа FP-1250 с энергоемкостью 5 А/ч и мощностью 60 Вт (номинальное напряжение АКБ – 12 В). Эта свинцово – кислотная батарея заряжается до 90 % емкости в течение 6 часов. Электроника ИБП имеет встроенную защиту: чтобы защитить АКБ от глубокого разряда (что чревато заметным уменьшением емкости) устройство отключится при критически низком напряжении АКБ.
Во-вторых, при отключении сети 220 В, внутренняя схема питается от АКБ, включается обратный модулятор преобразователь, который обеспечивает преобразование постоянного напряжения 12 В (напряжение АКБ) в 220 В с возможным отклонением ±5 %. Форма выходного сигнала – прямоугольный импульс с соответствующим действующим значением напряжения.
На рис. 3.3. представлен ИБП со снятой крышкой корпуса.
Рис. 3.3. ИБП со снятой крышкой корпуса
Если ИБП долго не используется по назначению, рекомендую его отключать для сохранения емкости батарей.
3.1.2. Полезные рекомендации по доработке ИБП
На моей практике данный ИБП тестировался на длительность обеспечения резервной энергией. При отключении осветительной сети 220 В автономная работа при активной нагрузке 600 Вт (в качестве который был плазменный телевизор, профессиональный трансивер (радиостанция КВ) Icon IC-718 в режиме «прием», радиотелефон, и энергосберегающая осветительная лампа 200 Вт) продолжается в течение 31 минуты. К слову, этого времени вполне достаточно, чтобы при необходимости получить свежую оперативную информацию из эфира и организовать бесперебойное обеспечение электроэнергией с помощью бензинового (дизельного) генератора – как источника автономного энергообеспечения (о нем ниже).
Однако, время автономной работы ИБП прямо зависит от емкости резервной АКБ. Если установить совместно со штатной – параллельно 10 аналогичных АКБ FP-1250, время автономной работы устройства возрастет пропорционально его повысившейся (в 10 раз) энергоемкости. Энергоемкость сравнимая с емкостью автомобильной АКБ (55 А/ч против 50 А/ч описанной разработки) позволит снабжать нагрузку электроэнергией почти в 10 раз больше по времени. При этом время полного заряда совмещенной батарей, состоящей из 10 аналогичных АКБ также возрастет в разы. К сожалению, в этой части нельзя сказать, что выходная мощность увеличится; этого не произойдет, поскольку электронный преобразователь напряжения АКБ в сетевое – остается прежним. Хранить объединенную батарею можно в специальном «аварийном» чемодане (см. рис. 3.4); с такими ходят врачи скорой помощи – на вызовы.

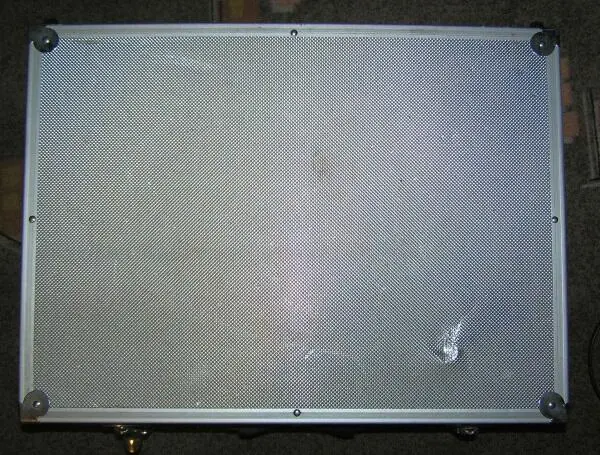

Рис. 3.4. «Аварийный» чемодан с 10-ю параллельно соединенными АКБ FP-1250
В параллельном соединении для данной разработки может быть и больше батарей, по сути, их количество ничем не ограничивается. Соединения между выводами (клеммами) АКБ нужно проводить многожильным (желательно медным) электрическим проводом в качественной изоляции сечением жилы не менее 2,5 мм. Длина проводников должна стремиться к минимуму. Все это необходимо для уменьшения потерь энергии в проводах от батареи АКБ к преобразователю ИБП. При подключении максимальной по мощности нагрузки эти потери могут быть существенными, что окажет влияние на всю отдаваемую в нагрузку полезную мощность.
