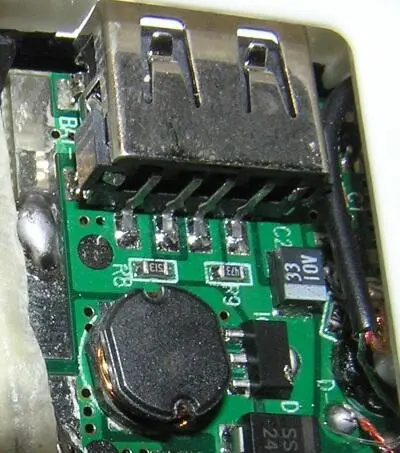

Рис. 2.23. Элементы электронной схемы зарядного устройства на печатной плате Solar Charger
Самой «выдающейся» деталью здесь показан дроссель L1.
Устройство Solar Charger снабжено разъемом USB2.0 (выходной разъем для зарядки сотовых телефонов и иных периферийных электронных устройств) и миниUSB (для зарядки от ПК или адаптера с выходным напряжением 5 В), переходниками и соединительным кабелем.
Устройство позволяет заряжать не только сотовые телефоны практически всех современных производителей и марок, но и IPod/IPhone, Digital camer, MP3, MP4 плейеров, игровые приставки PSP и многое другое, любые электронные устройства для которых подходит выходное постоянное напряжение 5…5,5 В и ток заряда 100 мА.
В процессе эксплуатации обнаружены следующие особенности представленного устройства.
Перед началом его активного применения Solar Charger необходимо зарядить о имеющегося в комплекте кабеля-переходника USB (ПК) – миниUSB (Solar Charger). При этом – во время зарядки встроенного аккумулятора на корпусе устройства загорится красный светодиод (см. рис. 2.24).

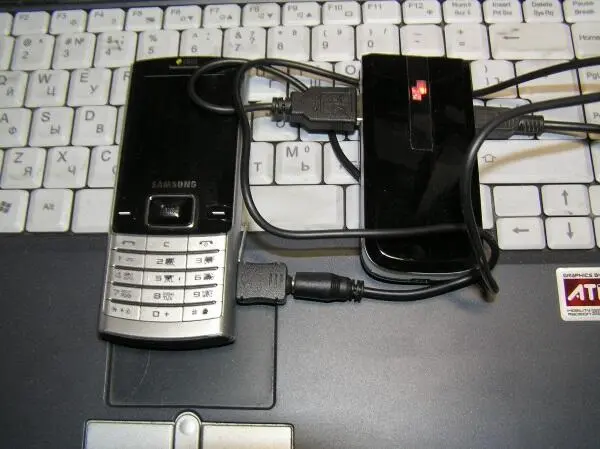

Рис. 2.24. Solar Charger в режиме зарядки от ПК
Если во время зарядки подключить сотовый телефон, то заряжаться будет и он тоже. Что я нередко использовал для экономии времени, поскольку Solar Charger предназначен главным образом для зарядки других электронных устройств, а не самого себя.
После того, как встроенный аккумулятор наберет полную энергоемкость, красный светодиод на корпусе Solar Charger погаснет, и зарядка встроенного аккумулятора прекратиться. Сотовый телефон также отключится от внешней зарядки автоматически при наборе емкости аккумулятора, благодаря встроенному адаптеру питания.
После того, как встроенный аккумулятор Solar Charger полностью заряжен, устройство можно подзаряжать от солнечной энергии.
Для этого обе части корпуса раскрываю (как показано на рис. 2.20) и представляют солнечному свету.
В пасмурный или дождливый день зарядка идет слабее и времени на нее потребуется больше, чем в ясную солнечную погоду.
Процесс подзарядки от солнечной энергии индицирует светодиод зеленого свечения в торце (сбоку) корпуса Solar Charger. Соответственно, если он не горит – зарядки встроенного аккумулятора не происходит.
Такая ситуация может возникнуть в двух случаях: если встроенный аккумулятор E533248G полностью заряжен, и если рядом с раскрытыми солнечными элементами ROHS на две половинки Solar Charger недостаточно освещение (сила света).
Для принудительной активации Solar Charger от солнечной энергии в условиях недостаточности освещения рекомендую кратковременно осветить рабочие поверхности элементов солнечных батарей ярким лучом электрического фонаря (вблизи от устройства); этот свет дает дополнительный импульс для запуска Solar Charger.
Если внутренний аккумулятор Solar Charger сильно разряжен (к примеру, если устройством давно не пользовались – более полугода). Тогда, для приведения Solar Charger в готовность, предварительно зарядите его от ПК или сетевого адаптера с выходным напряжением 5–8 В и током 100–200 мА снабженного разъемом мини USB.
Глава 3
Практические решения автономного питания для связи с внешним миром
Аварии электросети, локальные, техногенные и масштабные катастрофы могут в миг вывести из строя всю отлаженную систему энергообеспечения, связи и комфорта в вашем доме, каким бы «умным» он ни был. Такая опасность присутствуют не только в сельской местности (где электричество до сих пор отключается с поразительной периодичностью), но и в крупных городах-мегаполисах, где, сколько не желай – нет возможности установить в подвале многоквартирного дома собственный «запасной» источник электроэнергии в виде дизельного генератора. Тем не менее, мы не лишены простого способа применения альтернативных видов электроэнергии с использованием промышленных источников бесперебойного питания и генераторов; об их простой доработке пойдет речь в третьей главе.
3.1. Аварии в энергоснабжении и методы их устранения
Большинство современных электронных устройств (от радиоприемников и радиотелефонов до стационарных телефонов, телевизоров, радиостанций и персональных компьютеров, исключая ноутбуки) «завязано» на сетевое питание 220 В, и теряет все свои разрекламированные «плюсы» только лишь пропадет «сеть». К сожалению, это до сих пор является бедствием, даже в 15-м году XXI века, когда на несколько дней (!) могут остаться без электричества и света целые регионы с населением в много тысяч жителей. Причем, опасность даже не столько в том, что при отключении электроэнергии людям (особенно зимой) становится банально темно, сколько в том, что из-за зависимости большинства приведенных в пример электронных устройств бытового предназначения от осветительной сети 220 В, нарушается связь, информационный поток прерывается, затрудняется получение важной для жизни и безопасности оперативной информации (к примеру, предупреждений о катастрофа).
