Таким же образом, для более продолжительного автономного энергообеспечения в случае аварии, можно использовать любую другую аккумуляторную батарею, включая автомобильную, к примеру, «6СТ-55» или даже танковую «6СТ-190».

Поэтому внутри корпуса ИБП рекомендованным методом подключают дополнительные проводники и выводят их наружу (корпуса ИБП) – для подключения дополнительных АКБ. Во время нормальной работы и присутствии сетевого напряжения 220 В, ИБП работает как зарядное устройство для всех подключенных АКБ.

Автомобильная АКБ для эффективной работы должна быть «свежей»; с плотностью электролита не менее 1,26…1.28.

Таким образом, доработка промышленного ИБП в сельской местности сводится к замене «штатной» АКБ на другую, с большей энергоемкостью; после этого блоком можно пользоваться несколько часов до восстановления энергоснабжения; как это сделано в авторском варианте. Для незначительной нагрузки (до 2 кВт) в полевых условиях (удаленно расположенном экодоме, энергосистема которого организована с помощью ветрогенераторов и солнечных батарей) ИБП способен обеспечить жизнедеятельность к «кризисные» периоды безветрия или малой солнечной активности.

Управлять ИБП несложно. Для включения ИБП нажмите кнопку «вкл/выкл» на передней панели устройства и удерживайте ее в течении 2 сек., до окончания звучания сигнала. Для отключения звука в автономном режиме работы от батарей коротко нажмите ту же кнопку (менее 2 сек). Для полного отключения ИБП удерживайте нажатой кнопку более 5 сек.

Подключение кабелей ИБП

Подключение кабелей выходного напряжения производится после подключения сетевого кабеля ИБП в сеть 220 В и его включения (как было рассмотрено выше).

Для экономии ресурса аккумулятора при нормальном напряжении в осветительной сети 220 В и отключенной в течении 4 мин нагрузки на выходе, ИБП автоматически перейдет в режим «Green Mode» – функция отключения при отсутствии подключенной нагрузки. Это режим сбережения батарей можно отключить принудительно, удерживая кнопку «вкл/выкл» более 5 сек до появления звуковых сигналов: длинные сигнал, пауза 2 сек, затем два коротких сигнала.

Расшифровка сигналов индикаторов ИБП

В ИБП аналогичных рассмотренному, присутствует звуковой и световой (светодиодный индикатор). Расшифровываются их «показания» так:

Зеленый свет светового индикатора и отсутствие звуков свидетельствует о нормальном режиме работы ИБП, задействованы системы фильтрации помех, защиты от перегрузок, работает автоматический регулятор напряжения (стабилизатор выходного напряжения).

Желтый цвет свечения – совместно со звуковой сигнализацией (звучит одновременно со вспыхиванием светодиода – см. далее) – автономная работа от АКБ, отсутствие входного напряжения 220 В.

Чем чаще мигание и звуковые сигналы, тем меньше остаточная энергоемкость внутренней АКБ, к примеру, 1 раз в 5 сек (требуется подзарядка АКБ, устройство вскоре отключится от обеспечения нагрузки в автономном режиме). То же самое (частое мигание) свидетельствует о перегрузке по выходу (подключены потребители, рассчитанные на мощность выше, чем может дать ИБП).

Если световой индикатор мигает каждые 4 сек, или не горит вовсе – это аварийное состояние, показывающее, что ИБП не может нормально функционировать, выключен, либо неисправен.

ИБП также имеет встроенную звуковую сигнализацию: так при пропадании сетевого напряжения (осветительной сети 220 В) звуковой излучатель ИБП издает прерывистые звуки (тон с частотой 1 кГц), пауза между сигналами 1…15 с – в зависимости от разрядки встроенного аккумулятора.

Дополнительные возможности для бесперебойного энергообеспечения

Для дополнительного энергообеспечения при аварии энергосетей, с учетом ограниченности времени работы от рассмотренного ИБП, разумно применять портативные бензогенераторы (дизель-генеарторы), к примеру, Hammer GNR-800A, имеющий бесщеточный однофазный электрогенератор, с выходным переменным напряжением 220 В 50 Гц (выходная мощность 800 Вт) и постоянным модифицированным напряжением 12 В (полезный ток 3 А, мощность 36 Вт).

На рис. 3.5 представлен внешний вид бензогенератора Hammer GNR-800A.

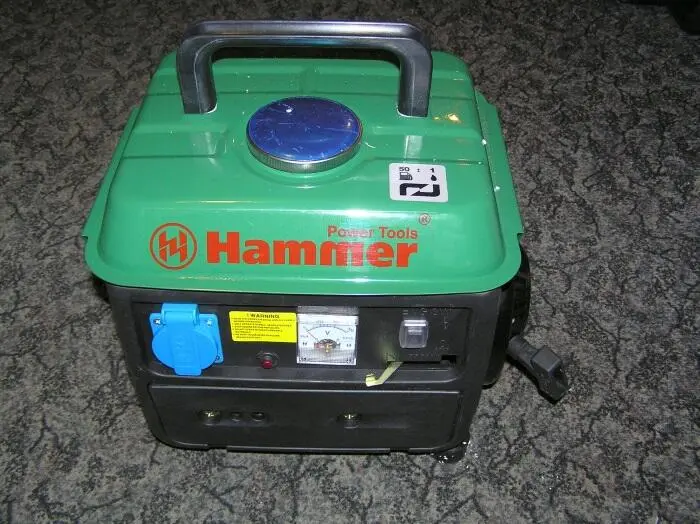

Рис. 3.5. Бензогенератор Hammer GNR-800A

Генератор имеет расход 0,33 л бензина А-92 (смешанного с маслом в пропорции 50:1) в час, при емкости бензобака 4,5 л. Производителем предусмотрена защита от тепловой перегрузки, срабатывающая по истечении 6 часов непрерывной работы. На корпусе имеется вольтметр, показывающий колебания выходного напряжения. Оно достаточно стабильно, тем не менее, работа данного бензогенератора в связке с рассмотренным выше ИБП для достижения бесперебойного энергообеспечения дает на выходе стабильное напряжение. Таким образом, есть два пути применения бензогенератора совместно с ИБП:
