У населения в незначительном количестве остались старые стационарные телефоны с дисковым номеронабирателем и телефоны, питающиеся непосредственно от напряжения телефонной сети (при снятии трубки напряжение падает до 5–6 В, этого достаточно для функционирования отдельных моделей и современных телефонных аппаратов), но… если бы речь шла только о телефонной связи.

Совершенно понятно, что в случае масштабной катастрофы как телефонные линии и подземные кабели, радиотрансляция по проводам, так и сотовые операторы и даже Интернет могут быть «заблокированы» форс-мажорными обстоятельствами, либо намерено (в случае масштабных военных действий). В такой ситуации очень важно иметь внешнюю (хотя бы одностороннюю – в качестве потребителя информации) связь с миром.

Благодаря бесперебойному источнику питания и некоторыми дополнительными доработками можно чувствовать себя более безопасно, обеспечив себя, относительно беспечных соседей, средствами связи (получения информации по телевидению, из радиоэфира), электроэнергией для зарядки фонарей, освещения и даже приготовления пищи.

Источник бесперебойного питания (далее – ИБП), это не просто «железо» компьютерной периферии, но и многофункциональное устройство которое можно с успехом применить для обеспечения работы другой электронной специализированной дорогостоящей техники. ИБП обеспечит автономную работу с выходной мощностью до 1000 Вт в течении нескольких десятков минут за счет внутреннего (резервного) аккумулятора, что может сохранить не только оборудование, но и жизнь саму в случае техногенной или мировой катастрофы. Из модельного ряда линейно-интерактивных источников бесперебойного питания можно выделить серию Warrior фирмы Powercom; источники этой серии отличаются неплохими техническими характеристиками при относительно небольшой стоимости (до 3000 руб).

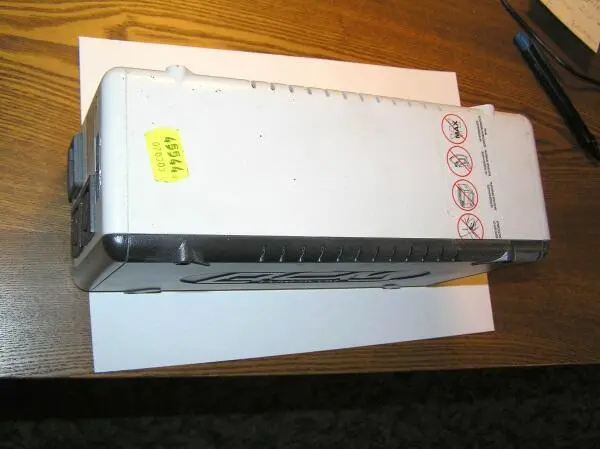

На рис. 3.1 представлен внешний вид ИБП WAR-1000А

Рис. 3.1. Внешний вид ИБП WAR-1000А

Приобрести ИБП сегодня можно в любом магазине компьютерных товаров.

Этот ИБП обладает поистине завидными параметрами при относительно низкой цене: выходная мощность 500 Вт обеспечивается при колебании входного напряжения220 В в диапазоне ±25 %. Обеспечивается автоматическое определение частоты переменного тока (сети) на входе, что позволяет использовать ИБП в сетях с частотой 60 Гц (некоторые страны за границей РФ). Отклонение по частоте допускается ±20 %. Устройство автоматически повышает выходное напряжение на 15 % при уменьшении входного сетевого напряжения в диапазоне 9…25 %. При несанкционированном повышении выходного напряжения ИБП автоматически реагирует: уменьшает выходное напряжение. Таким образом, ИБП работает как полноценный стабилизатор напряжения. Это его второстепенное, хотя и не менее важное предназначение удобно там, где сеть 220 В не стабильна, к примеру, в сельской местности, где ИБП может защитить даже от грозовых разрядов (в части колебаний напряжения в сети из-за грозы). Почему это происходит?

ИБП изначально создавался как быстрореагирующее устройство на колебания и пропадания входного напряжения, и предназначался для возможности продолжения работы на ПК при внезапном отключении сетевого напряжения. В этом случае ИБП полностью себя оправдывает: позволяет сохранить документы (иногда особо важные). Время срабатывания (переключения) в автономный режим всего 4 мс (включая время обнаружения пропадания входного напряжения).

На рис. 3.2. представлен вид ИБП со стороны задней стенки – в месте подсоединения кабелей – сетевого и двух нагрузочных.

Рис. 3.2. Вид ИБП со стороны задней стенки – в месте подсоединения кабелей: сетевого и 2-х нагрузочных

Нижнее (по рис. 3.2) гнездо предназначено для подключения сетевого кабеля 220 В. Два гнезда справа – идентичные – для подключения устройств нагрузки с максимальной мощностью до 1000 Вт.

Модели WAP-400A, – 500A, – 600A, – 1000A, – 100AP имеют соответственно разную выходную мощность. Буквы АР в конце обозначения ИБП WAP-1000AP указывают на то, что в этой модели доступно подключение к порту USB 2.0, а также с помощью разъемов RJ11/RJ45 осуществляется защита компьютерного оборудования от телефонной линии и сети Интернет (при несанкционированных бросках напряжения от телефонной сети).
