Простой метод позволяет «вылечить» АКБ, даже изрядно потерявшую емкость. Для этого потребуется программируемый таймер, обеспечивающий цикличное включение нагрузки. Наиболее оптимальным решением в части простоты, временных и материальных затрат является применение электромеханического таймера (рис. 2.18).

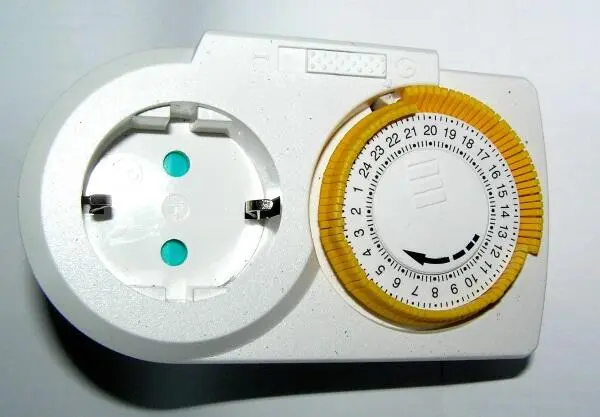

Рис. 2.18. Фото электромеханического таймера
Для этого таймер программируют так, чтобы он включался с 20.00 до 8.00 (на 12 часов – это время может быть скорректировано в каждом конкретном случае). В качестве нагрузки подключают адаптер зарядного устройства для портативной р/станции*.
Таким образом, р/станция постоянно включена: c 8 до 20 часов работает от энергии собственной АКБ, обеспечивая естественный и стабильный во времени разряд АКБ, остальную часть суток с помощью зарядного устройства, с одновременной подзарядкой АКБ.
Время, выбранное на режим заряда от сетевого адаптера, зависит от номинальной энергоемкости АКБ, его состояния (старости) и зарядного тока. В данном случае это время вычислено опытным путем – опробована работа в автономном режиме «на износ» с полностью заряженной АКБ. Дополнительную информацию и рекомендации можно получить из инструкции по эксплуатации конкретного электронного устройства.
В результате проведенного эксперимента мне удалось восстановить АКБ видавшей виды «портативки» IC-F3. Если ее АКБ ранее «держала время» не более 10 часов, то после 2-х месячного эксперимента, описанного в статье, время активной работы р/станции увеличилось до 15 часов. И это еще не предел…
Таким же методом можно с успехом «вылечить» АКБ небольшой энергоемкости других электронных устройств, совершенно разных, к примеру, машинки для бритья.
* Не путать с устройством для «быстрой зарядки». Время заряда с таким устройством может быть ограничено 1–3 час., а перезаряд в некоторых портативных устройствах (не оборудованных автоматическим устройством отключения) приведет к быстрой потере емкости АКБ.
2.6. Полезная зарядка сотового телефона – удобный дополнительный кейс
Представленная на рис. рис. 2.19-2.21 зарядка для сотового телефона Solar Charger позволяет заряжать сотовые телефоны, фотоаппараты, приставки PSP – то есть устройства, имеющие внутренний аккумулятор и предназначенные для многоразовой зарядки.

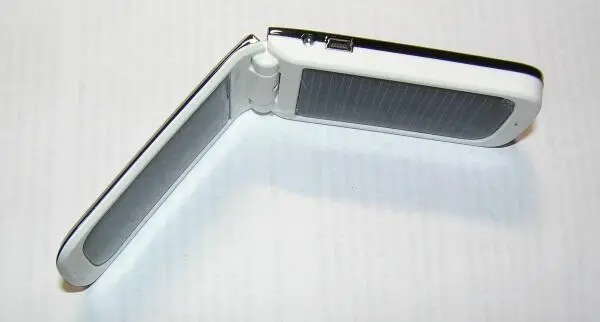

Рис. 2.19. Внешний вид зарядки от солнечной энергии

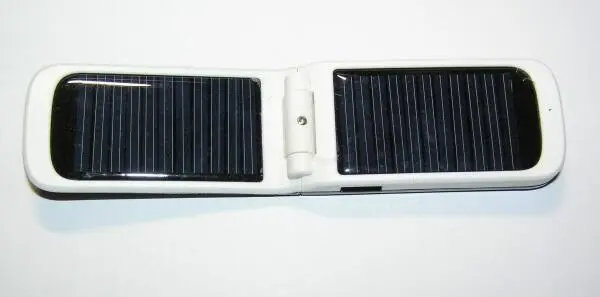

Рис. 2.20. Солнечная батарея в разных ракурсах. Внешний вид

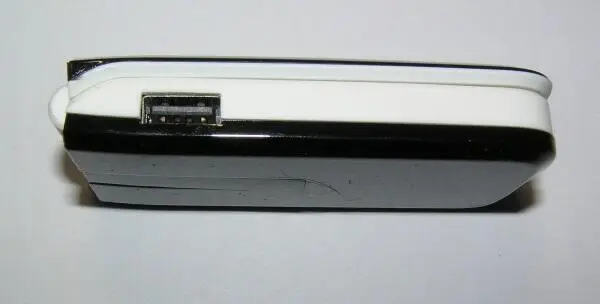

Рис. 2.21. Солнечная батарея в разных ракурсах. Внешний вид
Встроенный аккумулятор устройства Solar Charger E533248G имеет энергоемкость 800 мА/ч и номинальным напряжением 3,7 В.
Солнечные батареи состоит из двух элементов ROHS N67,5×37-576, подключенных параллельно с общим номинальным напряжением 5,5 с допуском ±0,2 В и током 100 мА.
Вид с обратно стороны элемента солнечной батареи представлен на рис. 2.22.

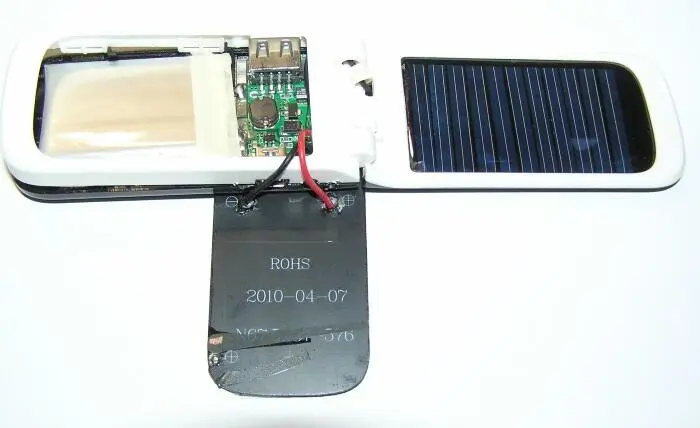

Рис. 2.22. Вид на раскрытый корпус Solar Charger и обратную сторону элемента солнечной батареи
Эти два идентичные элементы солнечной батареи устройства представляют собой монокристаллические панели, которые конвертируют 17 % солнечной энергии.
Выходной ток для зарядки сотового телефона соответствует данным встроенного аккумулятора – 800 мА. Этого тока вполне достаточно для зарядки большинства современных сотовых телефонов, в том числе IPod/IPhone, Digital camer, MP3, MP4 плейеров.
Время зарядки устройства от солнечной энергии днем в безоблачную погоду (с большой солнечной активностью) составляет 10–12 часов. Время зарядки от компьютера – через разъем USB2.0 постоянным напряжением 5 В ±10 % составляет менее 4 часов. Время необходимое на передачу энергии для заряда аккумулятора сотового телефона (иного устройства) в зависимости от конкретной модели и типа устройства, составит 8-12 часов.
Зарядка внешней нагрузки (к примеру, сотового телефона) осуществляется при помощи электронной схемы. Элементы электронной схемы монтированы на печатной плате, участок которой представлен на рис. 2.23.
