Время работы электродвигателя М1 (нагнетания воды из резервуара) определяется значениями элементов времязадающей цепи С2R6. При указанных на схеме значениях этих элементов электродвигатель будет работать в течении 20 с.

Рассмотрим подробнее работу таймера, схема которого показана на рис. 2.2.

Таймер собран на одной микросхеме К561ИЕ16. Задающим генератором импульсов служит мигающий светодиод HL1. На выводе 10 (тактовый вход микросхемы DD3) присутствуют импульсы с частотой примерно 2 Гц.

При вспышке светодиода, на выводе 10 DD3 оказывается высокий уровень напряжения, а при погасании светодиода этот уровень сменяется на низкий. Счетчик реагирует на отрицательный фронт импульса и начинает внутренний счет. Высокий уровень напряжения появляется последовательно на каждом выходе Q0–Q13 счетчика.

Максимальная выдержка времени, которую может обеспечить счетчик К561ИЕ16 в данной схеме, при условии применения в качестве генератора импульсов мигающего светодиода, составит около 1 ч. Сигнал на выключение устройства нагрузки произойдет на выводе 3 (выход Q13) после того, как счетчик досчитает до 8192.

Почему для этого устройства выбрана именно микросхема К561ИЕ16? Для этого подробнее рассмотрим ее функциональные характеристики.

Микросхема К561ИЕ16 содержит 14-ти разрядный асинхронный счетчик с входным каскадом, обостряющим тактовые импульсы. На входе микросхемы установлен формирователь импульсов и триггер. Выходной сигнал поступает на вывод Q0–Q13 от однотипных внутренних буферных усилителей. Счетчик сбрасывает выходные сигналы (переводя их в низкий логический уровень) при напряжении высокого уровня на входе сброса R (вывод 11). Содержимое счетчика увеличивается откликом на каждый отрицательный перепад на тактовом входе с (вывод 10). Максимальная тактовая частота может достигать 3 МГц, а длительность импульса сброса должна превышать 550 нс. Микросхема К561ИЕ16 широко распространена и имеет небольшую стоимость, что является дополнительным стимулом для разработки различных электронных устройств на ее основе.

В первый момент времени после подачи на микросхему питания начинает заряжаться оксидный конденсатор С5 через резистор R8, на входе сброса R микросхемы DD3 устанавливается высокий уровень, благодаря которому на всех выходах Q будет присутствовать низкий уровень.

По прошествии 60 мин/ (выдержка времени, обусловленная счетом до 8192 микросхемы DD3) на выводе 3 DD3 возникает напряжение высокого уровня. Оно инвертируется элементом DD2.3 и поступает через разделительный конденсатор С1 на узел дозатора полива. Принудительно сбросить счетчик в нуль можно кратковременным отключением питания или замыканием накоротко постоянного резистора R8 (подачей низкого уровня на вход сброса R микросхемы К561ИЕ16).

2.1.2. Особенности установки

Как уже было отмечено выше, воду из бачка омывателя нагнетает автомобильный электродвигатель. Патрубок-капельница также используется штатный – его можно приобрести в магазинах автомобильных товаров или в торговых точках товаров для аквариума. Длина патрубка 3–4 м. большую длину использовать не желательно, так как напор воды будет сокращаться. На концы патрубка-капельницы надевают распылители воздуха для аквариума, через которые свободно проникает и вода.

Эти распылители и, тройник-разветвитель и миниатюрный вентиль показаны на рис. 2.4. Приобрести их можно там же (к примеру, у аквариумистов).

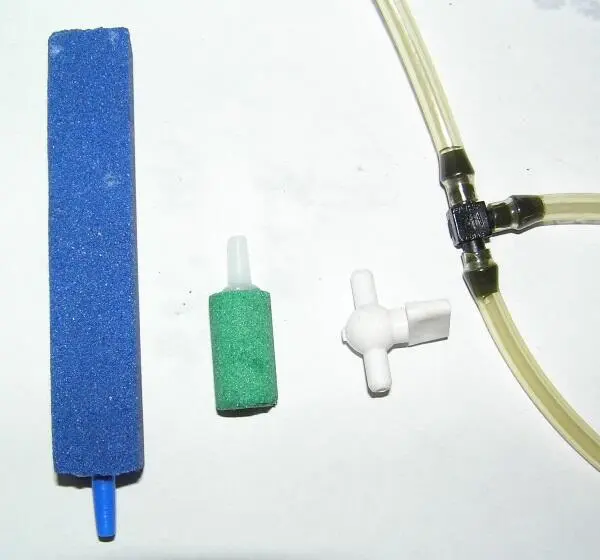

Рис 24 Вентиль тройник и распылители Распылители для воды закрепляют на - фото 35

Рис. 2.4. Вентиль, тройник и распылители

Распылители для воды закрепляют на штативе или на самом стволе цветка (если толщина позволяет) в середине ствола, так, чтобы распыляющаяся влага доставалась не только почве, но и стволу и листьям цветка. Когда требуется обслуживать несколько цветков, недалеко удаленных друг от друга, на патрубок устанавливают тройник, от которого разветвляются еще два патрубка.

2.1.3. О деталях

Кроме микросхемы К561ИЕ16 можно без изменений в схеме применить ее зарубежный аналог CD4020В. Вместо этих микросхем можно применить более дорогую по стоимости зарубежную микросхему CD4060 (у которой нет полного аналога в К561 серии). Микросхема CD4060 имеет встроенный генератор импульсов, поэтому элементы HL1 и R9 из электрической схемы можно исключить.

Транзистор КТ604А заменяют любым из серий КТ815, КТ817, КТ819.

Диод VD1 – любой из серий КД521, КД522, КД102, КД103, 1N4148. Постоянные резисторы типа МЛТ-0,25. Оксидные конденсаторы С2 – С5 типа К50-24, К50-29 или аналогичные. Конденсатор С1 типа КМ-6 или аналогичный. Оксидный конденсатор С4 сглаживает пульсации напряжения.
