Проблесковые маячки применяются в электронных охранных комплексах и на автотранспорте как устройства индикации, сигнализации и предупреждения. По тому же принципу действия – для привлечения внимания водителей к движущейся в вечернее время по пешеходному переходу детской коляске – я сделал маячок из подручных деталей. В разделе рассказывается о том, как в корпусе от детской игрушки с магнитным основанием сделать электронный маячок. Этот раздел может стать полезным для семей с маленькими детьми.

На дворе XXI век, в котором продолжается триумфальное шествие супер ярких (и мощных по световому потоку) светодиодов. Один из основополагающих моментов в пользу замены ламп накаливания и галогенных ламп светодиодами, в частности в проблесковых маячках, является ресурс и стоимость светодиода. Под ресурсом, как правило, понимают срок безотказной службы.

Широкое использование светодиодов с мощным световым потоком в несколько десятков Лм (Люменов) в электронных устройствах промышленного изготовления, где ими заменяют даже лампы накаливания, дает повод радиолюбителям применять такие светодиоды в своих конструкциях.

Самый экономичный вариант электрической схемы для питания светодиодов может быть реализован посредством импульсного преобразователя тока. В этом случае ток потребления от источника питания незначителен. На рис. 3.8 представлена электрическая схема устройства.

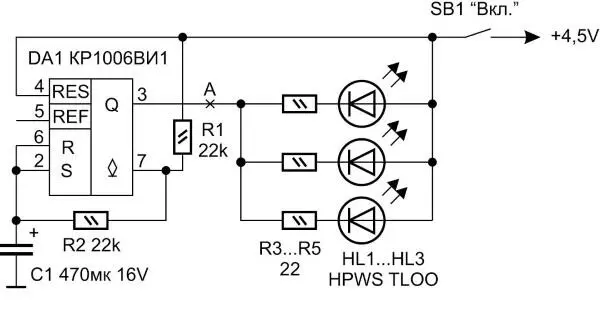

Рис. 2.8. Электрическая схема импульсного преобразователя для питания светодиодов маячка

Поскольку устройство питается от автономного источника питания, зависимость тока потребления от установленного внутри оборудования – прямая.

При работе «импульсного маячка» ток потребления находится в пределах 0,2 А. Экономия в деталях очевидна.

Устройство доказало свою практическую ценность: даже относительно слабые световые импульсы (от мощных светодиодов, относительно, к примеру лампы ИФК-120) в ночное и темное время суток достаточны для того, чтобы вспышки светодиодов заметили за несколько сотен метров. Именно в этом смысл предупреждения водителей о движущейся по пешеходному переходу детской коляски в сопровождении родителей, не правда, ли? Особенно, если такой переход не оборудован действующим светофором.

Особое значение в выборе корпуса для самодельного устройства имеет колба (прозрачная часть корпуса).

Я выбрал не просто детскую игрушку, а корпус, в котором установлена колба, конструктивно усиливающая свет (наподобие рефлекторов автомобильных фар). Поэтому даже слабый источник света в данном случае дает хороший эффект.

На рис. 2.9. представлен вид колбы для моего устройства.

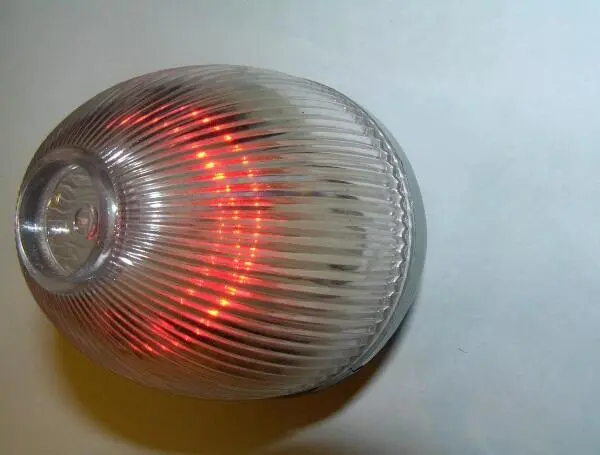

Рис. 2.9. Вид крышки корпуса устройства – колбы с рифленым стеком – от детской игрушки

Рассмотрим электрическую схему устройства.

Она представляет собой широтно-импульсный модулятор (ШИМ). Эту электрическую схему можно с полным правом назвать простой и доступной. Устройство разработано на основе популярного интегрального таймера КР1006ВИ1, содержащего два прецизионных компаратора, обеспечивающих погрешность сравнения напряжений не хуже ±1 %. Таймер неоднократно использовался радиолюбителями для построения таких популярных схем и устройств, как реле времени, мультивибраторы, преобразователи, сигнализаторы, устройства сравнения напряжения и другие.

В состав устройства входят кроме интегрального таймера DA1 (многофункциональная микросхема КР1006ВИ1), времязадающий оксидный конденсатор С1, делитель напряжения R1R2. С выхода микросхемы DA1 (ток до 250 мА) управляющие импульсы поступают на светодиоды HL1—HL3.

Принцип работы устройства таков.

Включение маячка осуществляется с помощью включателя SB1. Принцип работы мультивибратора подробно описан в литературе.

В первый момент времени на выводе 3 микросхемы DA1 высокий уровень напряжения и светодиоды горят. Оксидный конденсатор С1 начинает заряжаться через цепь R1R2.

Спустя примерно 1 с (это время зависит от сопротивления делителя напряжения R1R2 и емкости конденсатора С1), напряжение на обкладках этого конденсатора достигает величины, необходимой для срабатывания одного из компараторов в едином корпусе микросхемы DA1. При этом напряжение на выводе 3 микросхемы DA1 устанавливается равным нулю, и светодиоды гаснут. Так продолжается циклически, пока на устройство подано напряжение питания.
