Мигающий светодиод (кроме указанного на схеме) может быть типа L-816BRSC-B, L-56DGD, ARL-5013URC-B или аналогичным. Реле К1 – любое на напряжение срабатывания 10–12 В, с током потребления 10–50 мА, например, WJ118-1C или аналогичное.
Устройство очень экономично и непритязательно к параметрам источника питания. Ток потребления без учета тока потребления реле составляет всего 20 мА, причем большая часть расходуется мигающим светодиодом. Источник питания стабилизированный.
Устройство хорошо работает при напряжении питания 9–15 В и работоспособно и при снижении напряжения питания до 5 В, однако в этом случае частота задающего генератора на мигающем светодиоде HL1 заметно увеличивается, что приводит к уменьшению времени задержки.
Устройство в налаживании не нуждается.
Время работы электродвигателя М1 (время полива) корректируется емкостью конденсатора С2. При емкости С2 = 1 мкФ и напряжения питания 12 В время полива составит 4 с., при С2 = 20 мкФ время полива увеличится до 1 мин.
Чувствительность узла контроля влажности почвы регулируют изменением сопротивления переменного резистора R1. При уменьшении сопротивления R1 чувствительность уменьшается.
Задержка включения таймера также может быть изменена путем подключения входа инвертора DD2.3 к другому выходу Q микросхемы– счетчика К561ИЕ16.
Так, к примеру, при подключении к выходу Q9 DD3 (вывод 14) управляющий импульс высокого уровня поступит на инвертор примерно через 3 мин. после начала отсчета импульсов задающего генератора (микросхема сосчитает до 512).
2.1.5. Варианты практического применения
Устройство можно применять не только в соответствии с описанным выше способом – для автоматического полива растений. В жаркое время года, когда в квартире душно и уровень влажности катастрофически мал, такое устройство без изменения электрической схемы послужит для увлажнения воздуха.
Для этого распылители воды, установленные на концах патрубков-капельниц закрепляют сверху решетки комнатного вентилятора (желательно применять напольный вентилятор с высокой штангой). Один раз в час (или в другом алгоритме, «запрограммированном» радиолюбителем под конкретные задачи) нагнетатель воды и бачка распылит влагу мелкими каплями на вращающиеся лопасти вентилятора. При этом (учитывая, что вентилятор вращается в одной горизонтальной плоскости, но имеет угол свободного вращения до 90°) достигается увлажнение большой территории комнаты.
Благодаря применению аквариумных распылителей влага распыляется дозировано, мелкими каплями, поэтому утечки воды (и лужи под вентилятором) не происходит.
Устройство практически опробовано автором осенью 2014 г.
2.2. Радиоуправление электронными устройствами
Электронное устройство, состоящее из радиоприемника и передатчика сигналов радиочастоты совсем несложно переоборудовать в радиоуправляемый электронный узел, включающий и выключающий свет в квартире дистанционно.
Пространство действия устройство распространяется до 100 м в условиях прямой видимости, что достаточно для управления в пределах среднестатистической квартиры или дома.
Передатчик, внешне представляющий собой корпус в виде пульта дистанционного управления (см. рис. 2.5 справа), в доработке не нуждается.
Благодаря несложной доработке приемного устройства (рис. 2.5 слева) устройство приемника радиосигналов принимает новое назначение.

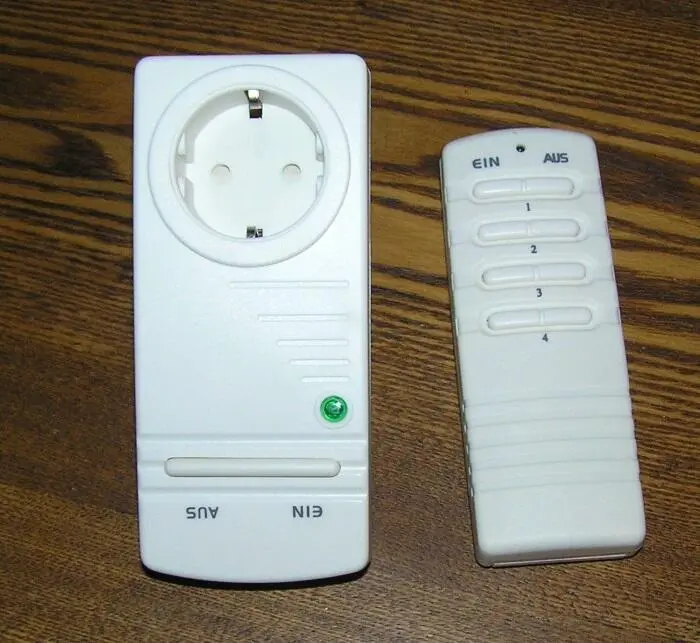

Рис. 2.5. Внешний вид передатчика и приемника
Теперь с его помощью можно дистанционно управлять электролампой накаливания или другой подобной нагрузкой.

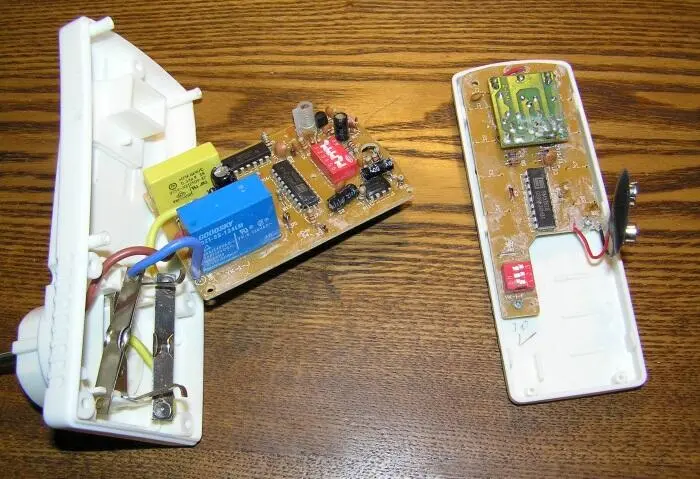

На рис. 2.6 (соответственно слева и справа) представлен вид промышленно приемо – передающего устройства со снятой крышкой (вид на печатные платы приемника и передатчика радиосигналов).
Рис. 2.6. Вид на приемник и передатчик радиосигналов со снятыми корпусами

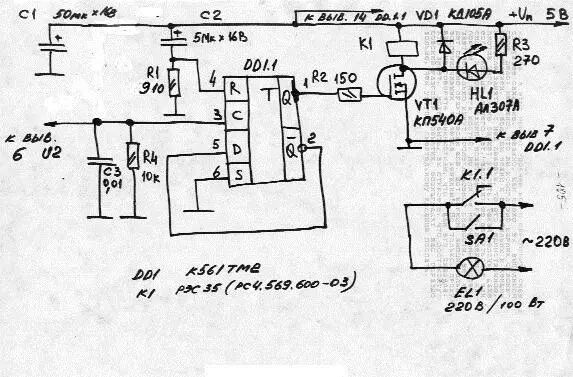

Электрическая схема устройства приставки к приемнику представлена на рис. 2.7.
Рис. 2.7. Электрическая схема приставки
Приставка подключается к печатной плате приемного устройства неэкранированными проводами типа МГТФ-0,4 (или аналогичными), при этом вход элемента микросхемы DD1.1 подключается к контакту (выводу) 6 микроcборки U2 (имеющей маркировку на печатной плате CL 102K 0985RX.
