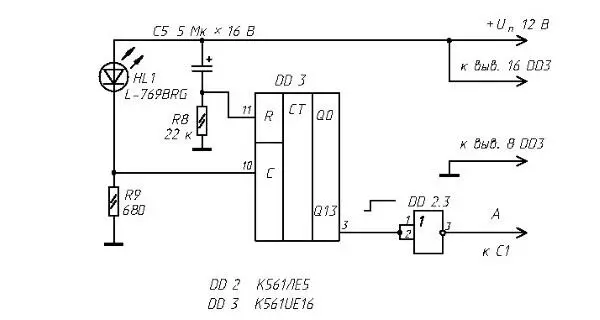

Рис 22 Электрическая схема таймера задержки выключения на 1 час Устройство - фото 33

Рис. 2.2. Электрическая схема таймера (задержки выключения) на 1 час

Устройство состоит из трех частей, электрически взаимосвязанных между собой. Части устройства и их функциональная взаимосвязь отражены на рис. 2.3.

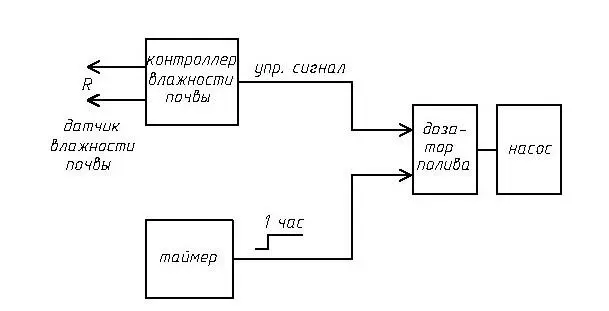

Рис 23 Блок схема устройства автоматического полива растений Контроллер - фото 34

Рис. 2.3. Блок схема устройства автоматического полива растений

Контроллер влажности почвы в постоянном режиме измеряет сопротивление почвы между контактами датчика влажности R и выдает на выходе управляющий сигнал – низкий уровень напряжения, если почва засушлива и требует увлажнения.

Таймер – устройство выдержки времени – выдает на выходе положительный управляющий импульс с периодичностью один раз в час.

Дозатор полива вместе со схемой совпадений сравнивает сигналы управления от предыдущих блоков и включает исполнительное устройство – электродвигатель, нагнетающий воду из резервуара в том случае, когда оба этих сигналы имеют низкий логический уровень.

Электродвигателем управляет исполнительное реле К1, рассчитанное на напряжение 12 В, и коммутирующее ток до 3 А.

2.1.1. Принцип работы устройства

На логических элементах микросхемы DD1.1, DD1.2 К561ЛА7 собран сигнализатор влажности. Перед этим узлом стоит важная задача – сигнализировать о сухой почве и не допустить ее переувлажнения, так как в последнем случае это может погубить цветы. Поэтому система полива должна включаться на короткие промежутки времени, с постоянным контролем состояния влажности почвы.

Контакты Х1 изготовлены из металлических спиц (применяемых также для вязания) длиной 30 см – каждая. Контактные проводники припаиваются к спицам с помощью припоя ПОС-61 (или аналогичного) и флюса. Проводники от датчиков-спиц выполнены гибким монтажным проводом МГТФ-0,8 и имеют длину не более 50 см каждый.

Большая длина проводников к датчику приведет к ложным срабатываниям логических элементов микросхемы DD1.1 и DD1.2. Переменный резистор R1 необходим для регулировки чувствительности узла, осуществляющего контроль влажности почвы. Перед первым включением движок R1 устанавливают в среднее (по схеме) положение. Датчики – спицы помещаются в почву цветочного горшка на глубину до 20 см.

Пока почва сухая, она имеет большое сопротивление электрическому току (несколько десятков МОм).

Сопротивление переменного резистора R1 меньше этого значения, поэтому на выводах 1 и 2 логического элемента DD1.1 присутствует сигнал высокого логического уровня. На выводе 3 DD1.1 будет низкий уровень (так как элемент включен как инвертор), а на выводе 4 элемента DD1.2 присутствует вновь высокий уровень. Благодаря этому напряжению заряжается оксидный конденсатор С3, который необходим для инерции срабатывания узла контроля влажности.

Когда С3 зарядится до напряжения 4…6 В (несколько секунд) на выходе элемента DD1.3 окажется низкий уровень напряжения – он поступит на узел сравнения напряжений, собранный на элементе DD2.1. Элемент DD2.1 (ИЛИ с инверсией) согласно таблице истинности выдаст на выходе (вывод 11) управляющий сигнал высокого логического уровня, если на входах (выводы 12 и 13 DD2.1) будет сочетания двух низких уровней (в любом другом случае сигнал на выводе 11 будет иметь низкий уровень, транзистор заперт, электродвигатель М1 не работает).

Таким образом, при появлении на выходе логического элемента DD2.1 высокого уровня, откроется транзистор VT1, который подаст питание на исполнительное реле К1. Реле К1 своими коммутирующими контактами К1.1 замкнет цепь питания электромотора М1 с номинальным напряжением 12 В. В качестве электромотора М1 используется промышленный электродвигатель омывателя стекла для автомобилей семейства ВАЗ-2101–2107. Резервуар для воды (жидкости) емкостью 1,3 л/ также используется промышленный – бачок омывателя лобового стекла автомобилей указанного типа. Диод VD1 препятствует броскам обратного тока через реле К1 и защищает переход транзистора VT1.

Соответственно, если почва в цветочном горшке влажная, то на выводе 12 элемента DD2.1 окажется высокий уровень напряжения. При этом на выводе 4 элемента DD2.2 также постоянно присутствует высокий уровень напряжения, кроме тех периодов, когда от таймера (рис. 2.2) поступает управляющий импульс низкого уровня с периодичностью один раз в час.

На элементах DD1.4 и DD2.2 собран электронный дозатор, формирующий временные интервалы, в течении которых в системе нагнетается вода для полива. Таймер на микросхеме DD3 К561ИЕ16 (рис. 2.2) необходим для циклической подачи управляющих импульсов с периодичностью примерно один раз в час. Управляющие импульсы положительной полярности снимаются с вывода 3 микросхемы К561ИЕ16 (точка А на схеме), инвертируются элементом DD2.3 и подаются на вход узла электронного дозатора через конденсатор С1, который не пропускает постоянную составляющую напряжения.
