Ограничительный резистор R3 ограничивает ток через светодиод HL1, чем осуществляет энергосберегающую функцию устройства в вечернее время.

Импульсы хаотичного порядка с выхода микросхемы поступают в базу транзистора VT3, на котором реализован усилитель тока.

В свою очередь, на транзисторах VT1, VT2 собран фоточувствительный узел (фотореле), управляющее работой усилителя тока VT2 и светодиода HL1.

При ясной погоде или заметной солнечной активности пасмурный день (короче, говоря, в дневное время) солнечная батарея на элементах FB1—FB4 является генератором постоянного тока.

Максимальное суммарное напряжение на ее элементах (замеренное у катода диода VD1 и общего провода) не менее 3,4 В. Это напряжение поступает в базу транзистора VT1 (включенного вместе с VT2 по схеме Дарлингтона– с максимальным коэффициентом умножения напряжения) через делитель напряжения на резисторах R1, R4. То есть, пока светло, напряжение на солнечной батарее достаточно для открывания транзистора VT1, и, соответственно, запирания VT2. Через транзистор VT3 ток не течет, светодиод не мерцает.

Аккумуляторы GB1, GB2 соединенные последовательно, когда SB1 замкнут, заряжаются небольшим током через диод VD1, вторая функция которого – не допустить разряд аккумуляторов в темное время суток через элементы солнечной батареи.

В вечернее (темное) время суток, когда естественного освещения недостаточно для зарядки аккумуляторов, фотореле на транзисторах VT1, VT2 разрешает ток через транзистор VT3 светодиод HL1 мерцает, напоминая горение свечи. В этом случае через светодиод течет ток порядка 8 мА.

При погашенном светодиоде устройство практически не потребляет ток. Соответственно, хорошо заряженных аккумуляторов при условии свечения светодиода только в вечернее время и ночью (то есть ½ суток) было бы достаточно на трое суток (примерно, 88 час).

Однако, в дневное время аккумуляторы заряжаются, поэтому на практике время работы нового фонаря увеличивается намного и зависит (в основном) от солнечной активности в дневное время, то есть тока заряда аккумуляторов.

Как правило, фонарь устанавливают в комнате на окне, с тем, чтобы он лучше заряжался днем. На практике, устанавливать фонарь в глубину комнаты, а тем более в темные интерьеры нельзя, так как не удастся получить желаемый уровень зарядки аккумуляторов и заявленные в руководстве (инструкции по эксплуатации) возможности «бесконечной работы, так как ресурс светодиода составляет не менее 100000 часов» не соответствуют действительности. Конечно, не из-за светодиода, а просто устройство требует постоянной солнечной энергии для подзарядки, которую в темном углу или помещении будет неоткуда взять, да и аккумуляторы имеют не бесконечный цикл заряд– разряд.

Устройство комплектуется Ni-Сd аккумуляторами типа АА с номинальным напряжением 1,2 В и емкостью 700 мА/ч. На рис. 10 представлен вид на монтаж с внутренней стороны корпуса оригинального светильника.

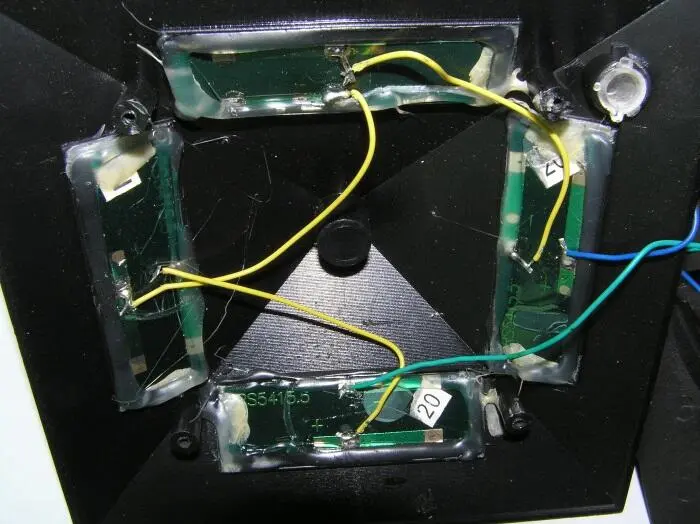

Рис. 1.19. Вид на монтаж с внутренней стороны корпуса оригинального светильника

Рекомендации по улучшению работы устройства

Для улучшения работы устройства, включающего длительную бесперебойную работу в течении нескольких месяцев подряд (а не нескольких суток, как до доработки) необходимо сделать ряд простых изменений в схеме.

• Параллельно диоду VD1 установить еще два аналогичных диода увеличения тока заряда аккумуляторов. Главное, чтобы все диоды были аналогичными по марке и электрическим характеристикам.

• Аккумуляторы заменить на Ni-Mh (это продлит срок их полезной эксплуатации) в таком же корпусе АА, но с емкостью от 1400 мА/ч.

• Резистор R4 из схемы удалить. При этом фотореле будет срабатывать раньше, уже при минимальной освещенности и включать светодиод позже (в сумерки), что способствует более длительному заряду аккумуляторов, тем более с большей емкостью, чем штатные.

• Днем эксплуатировать (как уже было отмечено выше) фонарь лучше в максимально освещенных местах (к примеру, на окне), а к ночи, в преддверии романтического ужина можно переносить его уже вглубь комнаты, что придаст атмосфере человеческого общения романтичность и оригинальность.

Спектр применения устройства

Спектр применения в быту и на природе солнечных элементов и миниатюрных солнечных батарей на их основе весьма разнообразен.
