Однако, для составления солнечной батареи, посредством которой можно будет без проблем зарядить сотовый телефон, прослушать новости по радиоприемнику, побриться портативной бритвой (и сделать другие полезные дела) уместно применять недорогие фотоэлементы и даже составлять из них солнечные батареи небольшой мощности. Как один из примеров рассмотрим устройство фонарика с «солнечным» элементом.
«Камень» для дачи с элементом солнечной батареи

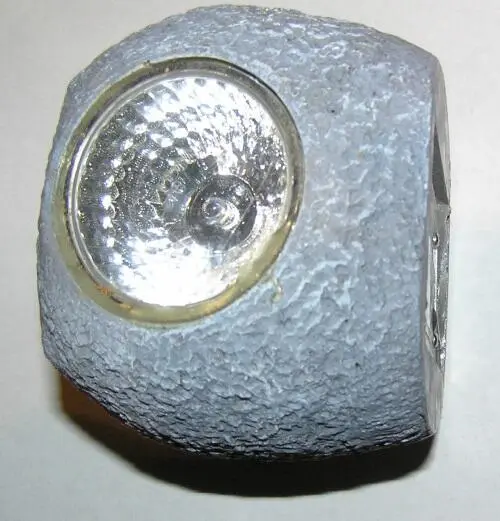

На рис. 1.14 представлен внешний вид светильника в виде камня.
Рис. 1.14. Внешний вид светильника с элементом EL44

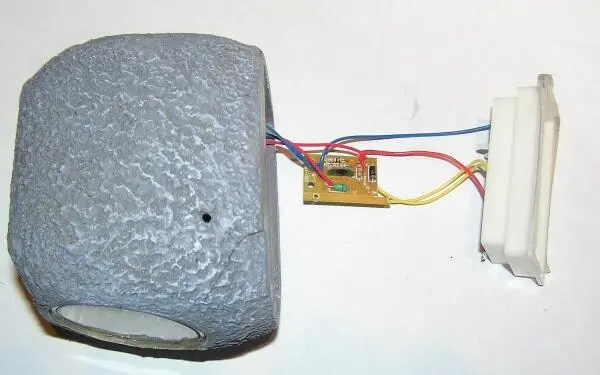

На рис. 1.15 представлен вид внутри с печатной платой устройства контроля зарядки.
Рис. 1.15. Вид на печатную плату (с залитой микросхемой) устройства контроля зарядки и бокс для пальчикового аккумулятора типоразмера АА
Такой «экзотический» фонарь хорошо использовать на практике для подсветки в ночное время пальмы, стоящей рядом с окном. Получается красиво.
Простой метод усовершенствования устройств с солнечными элементами

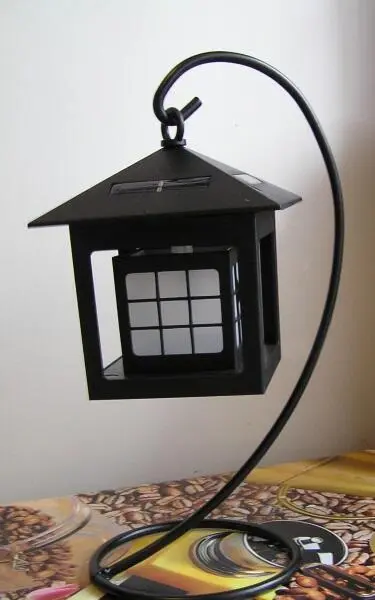

На рис. 1.16 представлен внешний вид декоративного светильника с четырьмя последовательно включенными элементами RS5415.5, пальчиковым аккумулятором 1400 мА/ч и устройством контроля зарядки.
Рис. 1.16. Декоративный светильник с 4-мя последовательно включенными элементами RS5415.5
В быту встречаются и другие конструкции, отличающиеся по внешнему виду (к примеру, предназначенные для «втыкания» (вертикального крепления) непосредственно в землю на дачном участке). Предназначение у разного вида светильников может быть различным, емкость аккумуляторов и их тип (а также мощность солнечной батареи) отличается в зависимости от конструкции, но принцип действия у всех один.
При ясной погоде с большой солнечной активностью (днем) устройство, с помощью фотоэлементов солнечной батареи преобразует солнечную энергию в электрический ток, который заряжает маломощные аккумуляторы. При наступлении темноты естественная солнечная активность снижается, зарядка аккумуляторов прекращается.
Внутренняя схема «чувствует» наступление сумерек, и разрешает мерцание светового элемента, которым является светодиод оранжевого свечения. Конструктивно светодиод выполнен в трубке из матовой пластмассы так, что кажется, как будто внутри корпуса фонаря мерцает свеча.

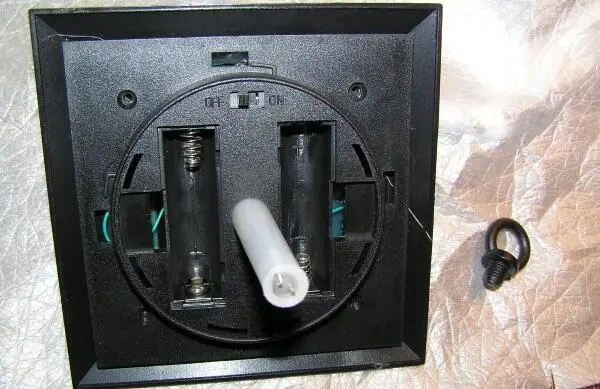

На рис. 1.17 представлена конструкция матовой трубки в корпусе фонаря, в которой «спрятан» светодиод оранжевого свечения.
Рис. 1.17. Конструкция матовой трубки со светодиодом оранжевого свечения
Благодаря конструктивным особенностям корпуса, удачным эстетическим решениям, а также электронной схеме устройства, управляющей светодиодом хаотичными пачками импульсов, удалось получить эффект мерцания свечи.
Прогресс в области новых световых элементов необратим. В 2000-х годах ХХ века в продаже имелись специальные лампы (рассчитанные под патрон Е27 и напряжение осветительной сети 220 В), которые производили аналогичный эффект мерцающей свечи благодаря инертному (неоновому) газу в колбе лампы.
Сегодня такой же эффект без затруднений можно получить от светодиода.
Стоимость подобных фонарей – светильников невелика и колеблется от 100 до 500 рублей. В России и ближнем зарубежье подобные светильники продаются в отделах электротоваров, сувениров и гипермаркетах.

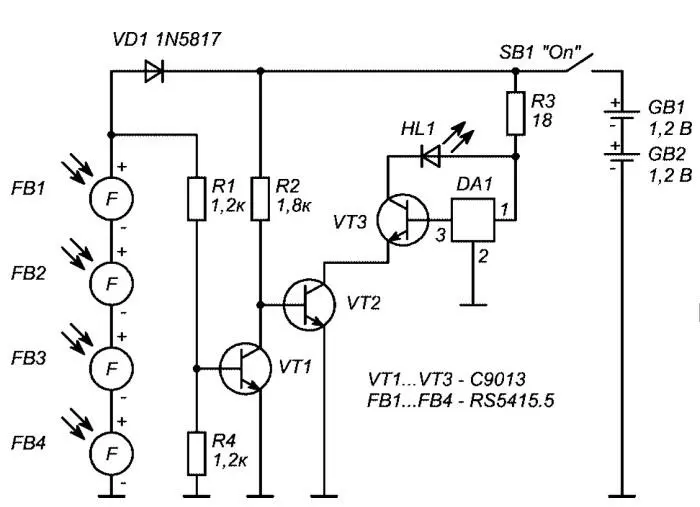

Рассмотрим электрическую схему устройства и ее основные элементы (на рис. 1.18).
Рис. 1.18. Электрическая схема фонаря с мерцающим светом и автоматической подзарядкой от солнечных батарей
Микросхема DA1 является конструктивно «залитой» и на печатной плате представляет собой каплю твердой композиции с тремя выводами. Функция этой микросхемы– выработка импульсов с хаотичной частотой следования и скважностью.
Как только на нее поступает питания с помощью замыкания электрической цепи включателем SB1, на выводе 3 DA1 «OUT» присутствуют хаотичные импульсы положительной полярностью амплитудой 1,5–1,6 В (при нормально заряженных аккумуляторах).
