На обратной стороне модуля указывается реальная измеренная величина мощности. В связи с этим итоговая стоимость модуля может незначительно измениться пропорционально отклонению от стандартной мощности, указанной в наименовании модели.
Для сравнения в табл. 1.4 представлены некоторые технические и электрические характеристики модуля ФСМ-300.

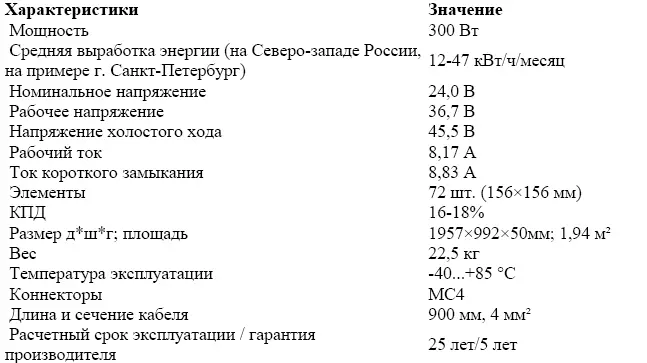

Таблица 1.4. Электрические и технические характеристики солнечного модуля ФСМ-300
Учитывая относительно небольшую выходную мощность, источник на основе лишь одного элемента-модуля нельзя назвать удовлетворительным для дома. Поэтому, потребители, обладающие серьезным финансовым ресурсом, соединяют модули в солнечные батареи, дополняют их устройствами контроля заряда аккумуляторов, мощными преобразователями энергии и в таком виде система может уже обеспечивать бесперебойное энергоснабжение, к примеру, коттеджа, хотя окончательная стоимость соизмерима с несколькими сотнями тысяч рублей.
1.4.3. Солнечные батареи разных производителей
В табл. 1.5 и 1.6 представлены электрические характеристики солнечных модулей и батарей.

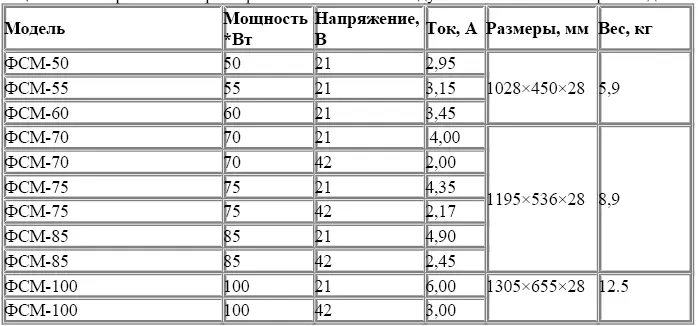

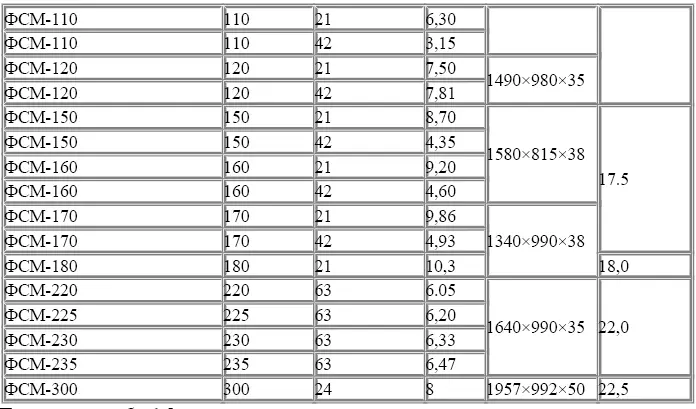

Таблица 1.5. Электрические характеристики солнечных модулей отечественного производства
Примечание к табл. 1.5.
Измерения проводились при стандартных температурных условиях +25 °C.

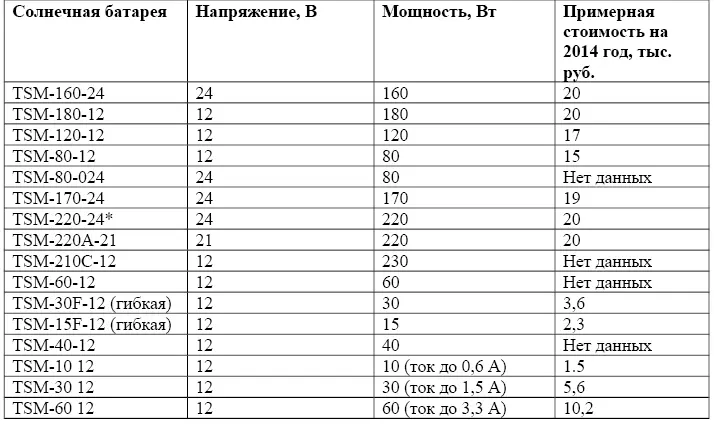

Табл. 1.6. Электрические характеристики солнечных батарей
Примечание к табл. 1.6.
*Односторонний кремниевый монокристаллический модуль под стеклом в алюминиевой рамке с клеммной коробкой на обратной стороне корпуса. Применено специальное текстурированное стекло, в котором потери световой энергии минимизированы, что позволило получить примерно на 15 % больше мощности с единицы площади модуля.
Ток при напряжении максимальной мощности: 7,7 А; вес 22 кг.
На рис. 1.11 представлена солнечная батарея TSM-30 12.

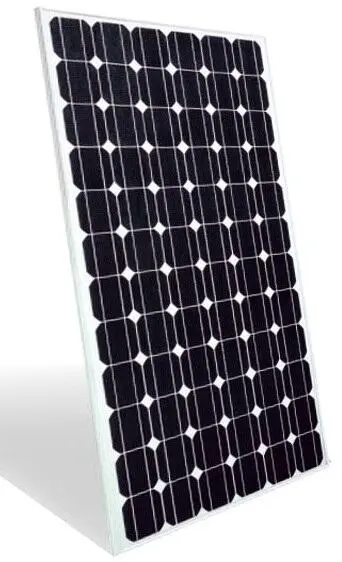

Рис. 1.11. Солнечная батарея TSM-30-12
Ее пиковая мощность соответствует напряжению около 0,47 В (на одном элементе).
Элемент размером 100×100 мм может генерировать 1…1,6 Вт. Средний срок службы 20 лет. Рабочая температура TSM-30 12 в диапазоне -40 до +80 °C
На рис. 1.12 представлена гибкая солнечная батарея TSM-15F-12.

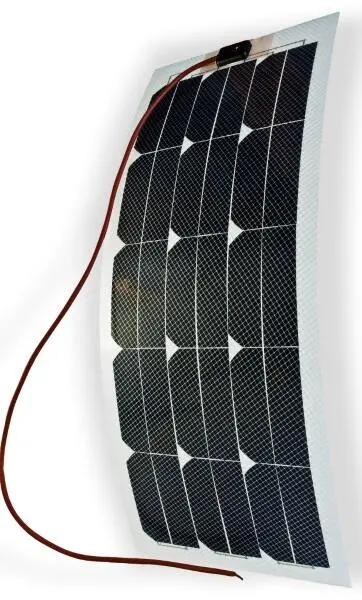

Рис. 1.12. Гибкая солнечная батарея TSM-15F-12
Характеристики солнечного модуля ТСМ-15F-12
Кремниевый монокристаллический модуль на гибкой основе мощностью 15 Вт ±5 % с номинальным напряжением 12 В, полезным током 0,9 А, весом 330 г.
Сверхтонкий, погодостойкий, сверхоблегченный.
Аналогичные гибкие солнечные панели типов FPS-33W и FPS-54W компании AcmePower из аморфного кремния можно поместить практически в любой туристический багаж – от рюкзака до автомобильного багажника.
Миниатюрные батареи солнечных элементов (панели) применяются в широком спектре электронных устройств, в том числе и для зарядки определенных моделей сотовых телефонов.
Солнечные батареи фирмы Sharp
Солнечные батареи из монокристаллического кремния фирмы Sharp, произведенные из монокристаллического кремния, состоят из 72 ячеек (серия NT) или 48 ячеек (серия NU). Диапазон рабочих температур -40 °C… +90 °C.
В табл. 1.7 представлены некоторые характеристики популярных мощных солнечных батарей серий NT и NU.

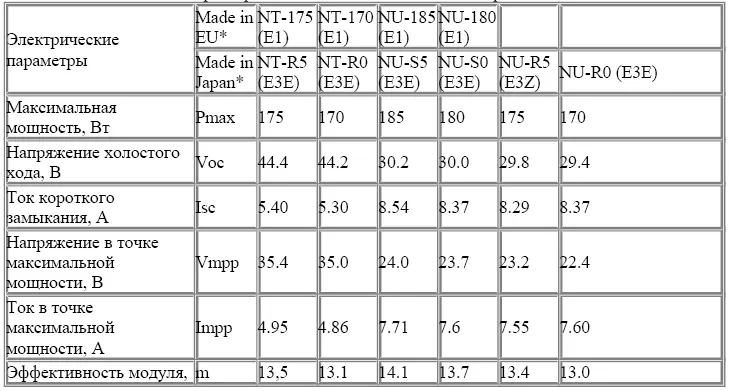

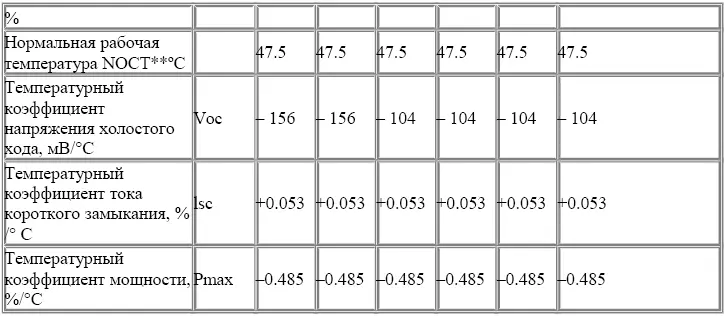

Таблица 1.7. Некоторые характеристики популярных мощных солнечных батарей серий NT и NU
Основные характеристики солнечных панелей Sharp представлены в табл. 1.8.
Таблица 1.8.
Основные характеристики солнечных панелей Sharp
Примечание к табл. 1.7.
