Андрей Кашкаров - Автономное электроснабжение частного дома своими руками

Прототипом современных солнечных элементов являют фотоумножители (ФЭУ).

Процесс преобразования световой (photons) энергии в электрическую (voltage) называется «PV-эффект». Он был открыт в 1954 году, когда ученые обнаружили, что кремний (этот элемент – основа обыкновенного песка) создает электрическую энергию, когда его освещают солнечным светом. Вскоре солнечные элементы стали применять для питания электронной аппаратуры космических спутников и небольших электронных устройств таких, как калькуляторы и наручные часы.

Когда аккумулятор для зарядки подсоединяется к солнечной панели, обычно в цепь необходимо включать контроллер для предупреждения перезаряда. Эта схема использует параллельный способ подключения: солнечная панель всегда подключена к аккумулятору через последовательно включенный в электрической цепи диод.

Когда солнечная панель заряжает аккумулятор до желаемого максимального напряжения, схема параллельно солнечной панели подключает нагрузочный резистор, чтобы поглощать избыточную мощность с солнечной панели.

Функция полезной мощности, отдаваемой солнечной батареей в нагрузку, зависит от вырабатываемого напряжения, которое в свою очередь зависит от инсоляции – то есть от интенсивности солнечного света – и температуры самой батареи.

Работа на кривой зависимости ток/напряжение где-либо еще кроме точки максимальной получаемой мощности, приводит к снижению эффективности работы и потере доступной энергии.

Следовательно, контроль точки максимальной мощности является необходимой функцией в передовых системах управления источниками солнечной энергии, так как это может увеличить практическую эффективность часто на 30 % и более.

Системы, получающие энергию от возобновляемых источников, таких как солнечные батареи или ветровые генераторы, обычно накапливают энергию в аккумуляторах, а затем отдают ее в нагрузку; нередко оба эти процесса происходят независимо.

Модули солнечных батарей конструктивно реализуются в виде монолитного ламината спаянных монокристаллических элементов.

«Каркасная» солнечная батарея конструктивно выполнена в виде панели, заключенной в каркас из алюминиевого профиля. Панель представляет собой фотоэлектрический генератор, состоящий из стеклянной плиты ламинированными на ней элементами.

К внутренней стороне корпуса модуля прикреплен диодный блок, под крышкой которого размещены электрические контакты, предназначенные для подключения модуля.

Беcкаркасные модули представляют собой ламинат, выполненный на алюминии, стеклотекстолите, а также – без всякой подложки.

Солнечные элементы расположены между двумя слоями ламинирующей пленки ЭВА (этил-винил-ацетат). Лицевая сторона защищена оптически прозрачной пленкой типа ПЭТ (полиэтилентерефталат), а тыльная – либо подложкой (стеклотекстолит, алюминий), либо той же пленкой ПЭТ без дополнительных требований к оптическим характеристикам.

Солнечные батареи сохраняют работоспособность в условиях:

• температур в диапазоне -50 +75º С;

• атмосферного давления 84-106,7 кПа;

• относительной влажности до 100 %;

• дождя интенсивностью 5мм/мин;

• снеговой или гололедно-ветровой нагрузки до 2000 П

Солнечная батарея являет собой, прежде всего, законченный фотоэлектрический преобразователь, который был рассмотрен выше, его технические характеристики справедливы как для отдельных элементов, так и для солнечных батарей.

Сегодня можно самостоятельно собрать устройство для обеспечения электропитания посредством солнечной энергии, специально преобразованной в электрический ток и накопленной с помощью электронных устройств и аккумуляторов. Такие электронные устройства состоят непосредственно из солнечной батареи (солнечных элементов, соединенных в батарею), аккумулятора, преобразователя (инвертора) тока (из постоянного – в переменный). Таким образом, иметь дома источник альтернативного питания с сетевым напряжением 220 В вполне доступно.

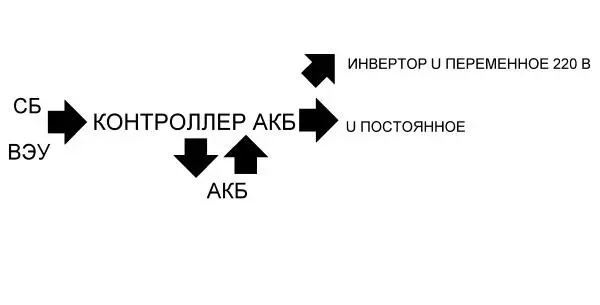

На рис. 1.10 представлена блок-схема устройства источника питания от солнечной батареи.

Рис. 1.10. Блок-схема устройства источника питания от солнечной батареи

Согласно представленной иллюстрации полезная мощность (и ее смысл для потребителя) зависит от мощности каждого элемента устройства. Здесь уместно вспомнить старую, но верную поговорку: «скорость эскадры определяет самый тихоходный корабль».
