Билл Филипс - Руководство слесаря по замкам

Рис. 7.37.Поверните личину ключом (С разрешения компании Schlage Lock Company)

Рис. 7.38.Полностью собранный блок цилиндра (С разрешения компании Schlage Lock Company

12. Извлечь личину цилиндра из держателя с полностью вставленным ключом, сохраняя давление на боковой стержень (рис. 7.36). Нужно удерживать цилиндр в повернутом состоянии и надвинуть корпус на личину цилиндра. При сборке цилиндров врезных замков следует использовать противоположный конец установочного стержня.

13. Повернуть ключ и личину, чтобы совместить нижние и верхние пины. Извлечь ключ, надавливая пальцем на лицевую поверхность личины цилиндра (рис. 7.37).

14. Завершить сборку цилиндра, установив крышку, пружину и штырь крышки, стержень приводного пина и крышку или кулачок цилиндра врезного замка (рис. 7.38).

Кнопочный кодовый замок управляется при помощи одновременного или последовательного нажатия кнопок (обычно эти кнопки помечены буквами или цифрами). К этим замкам также могут прилагаться ключи, предназначенные для того, чтобы открыть помещение в экстренных случаях.

Подобные замки чаще всего предназначены для общественных мест, например для входных дверей в офисы, общих спален в общежитиях и входов в подъезды многоквартирных домов, но некоторые из них пригодны для использования в частных домах.

Современные кнопочные кодовые замки идеальны для установки в местах интенсивного движения, поскольку они предлагают тысячи (а в некоторых случаях миллионы) возможных комбинаций. Определение правильной комбинации кодового замка, имеющего всего несколько, например, пять кнопок, может оказаться трудной задачей, если пользователь перебирает цифры произвольно (в отличие от более предсказуемых случаев, когда, например, кодом служит имя или часть номера телефона).

Обслуживающий персонал может легко и быстро изменить кодовые комбинации на кнопочных замках. Эти замки в значительной степени могут уменьшить или даже свести к нулю затраты на изготовление, подбор и повторное изготовление ключей.

Компания Access Controls Corporation – самый известный производитель кодовых кнопочных замков. В этой главе описано, как устанавливать и обслуживать некоторые наиболее популярные модели, которые она выпускает.

Замки серии Simplex's Unican 1000 (рис. 8.1) полностью механические. Они не нуждаются в элементах питания или в подключении к электрической сети. Замки имеют тысячи возможных комбинаций, и лицо, обладающее соответствующими правами, может изменить любую из них в течение нескольких секунд.

Чтобы установить модели 1000-1 и 1000-2 (в этих моделях нет ручки для открывания) на двери толщиной от 1 5/8 до 1 7/8 дюймов (примерно от 41 до 47,5 мм), нужно выполнить следующие действия:

1. Сначала нужно осмотреть окна, рамы, двери и т. п. и убедиться, что установка замка не приведет к каким-либо повреждениям.

Рис. 8.1.Кодовые кнопочные замки Simplex серии 1000 используются в зонах, требующих повышенной безопасности (С разрешения Simplex Access Controls Corp.)

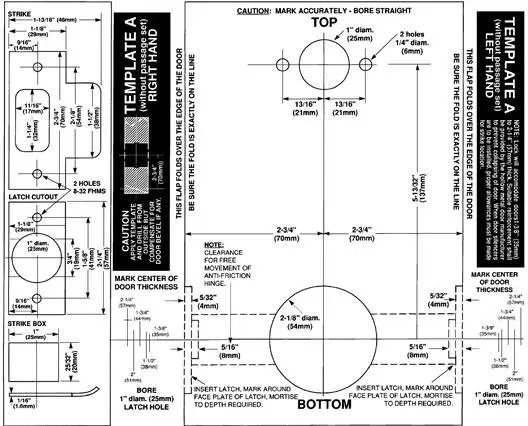

Рис. 8.2.Бумажный шаблон для разметки (показан не в масштабе) (С разрешения Simplex Access Controls Corp.)

2. Аккуратно сложить бумажный шаблон, который входит в комплект поставки вашего замка (рис. 8.2). Прочно приклеить скотчем шаблон к двери так, чтобы все сгибы были правильно совмещены с краем двери. Нанести шилом или аналогичным инструментом отметки для просверливаемых отверстий в точно указанных точках, которые приведены на шаблоне (рис. 8.3). Затем шаблон надо снять.

Внимание!

Когда запорная планка представляет собой металлическую рамку, нужно разместить шаблон так, чтобы центры отверстия для защелки и выреза под запорную планку совпадали.

3. С помощью пилы с направляющим сверлом прорезать отверстие диаметром 2 1/8 дюйма (54 мм) и два отверстия диаметром 1 дюйм (25 мм). Для сверления отверстий диаметром 1/4 дюйма (6 мм) подойдут стандартные сверла (рис. 8.4).

Рис. 8.3.Разметка двери (С разрешения компании Simplex Access Controls Corp.)
