Билл Филипс - Руководство слесаря по замкам

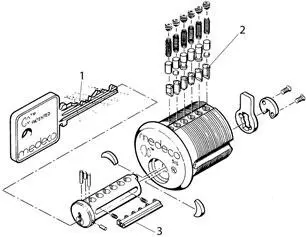

Рис. 7.22.Конструкция цилиндрового механизма Medeco: 1 – ключ Medeco; 2 – нижние пины; 3 – боковая вставка из закаленной стали (С разрешения компании Medeco Security Locks)

Рис. 7.23.Пины в цилиндрах Medeco должны быть подняты и повернуты ключом (С разрешения компании Medeco Security Locks)

Для дополнительной безопасности цилиндры Medeco оснащены вставками из закаленной стали, которые защищают стратегически важные зоны цилиндра от высверливания и несанкционированного проникновения. Стрежни для защиты от просверливания вмонтированы вокруг замочной скважины, а вставки из закаленной стали защищают линию вращения и зоны бокового стержня цилиндра.

Ключ для цилиндра Medeco должен быть изготовлен на специальном станке, что ограничивает возможность копирования ключей.

Секрет мастерства

Поскольку замки Medeco изготовлены с очень жесткими допусками, иногда ключ может немного «заедать» при вставке, извлечении или повороте. Чтобы решить эту проблему и заставить замок работать плавно, нужно регулярно смазывать засов и цилиндр.

Биаксиальный цилиндр – это улучшенная версия оригинального цилиндра Medeco.

Эти два цилиндра выглядят одинаково и изготовлены на основе одного и того же принципа. Основные различия между ними заключаются в разных углах нижних пинов и соответствующих углах ключей, под которые сделаны эти цилиндры.

Как и оригинальный цилиндр Medeco, биаксиальный цилиндр также включен в перечень UL, обладает повышенной устойчивостью к взлому и может применяться в большом числе конструкций замков. Биаксиальный цилиндр поддерживает миллиард возможных комбинаций ключей – это более чем в 50 раз превышает число комбинаций, которые возможны для оригинальных цилиндров.

Цилиндровые механизмы повышенной секретности Schlage Primus, производимые компанией Schlage Lock Company, относятся к новому направлению в этой области. Они открываются уникальным ключом с «патентованной защитой».

Эти цилиндры устанавливают в местах с особыми требованиями безопасности: в правительственных учреждениях, общественных и частных институтах, а также в коммерческих и частных организациях. Подобные цилиндры изготавливают для замков Schlage серии A, B, C/D, E, H и L, что дает возможность просто и дешево осуществить модернизацию.

На рис. 7.24 и 7.25 приведен покомпонентный вид цилиндров Schlage Primus. Они имеют шесть пинов и прецизионную конструкцию, изготовленную с очень жесткими допусками. Цилиндры обрабатывают на станках так, чтобы можно было применять боковой стержень и набор из пяти пальцевых пинов.

Боковой стержень и пальцевые пины в сочетании со стандартной 6-пиновой системой Schlage обеспечивают два независимых замковых механизма, которые открываются одновременно с помощью ключа Primus специальной конструкции. Упрочняющие вставки из закаленной стали встроены в личину цилиндра и в его корпус для защиты от высверливания и других методов силового воздействия.

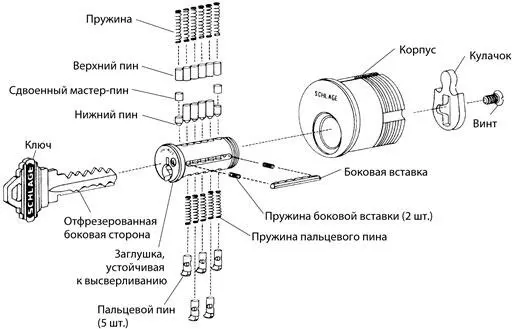

Рис. 7.24.Конструкция врезного цилиндра Schlage Primus (С разрешения компании Schlage Lock Company)

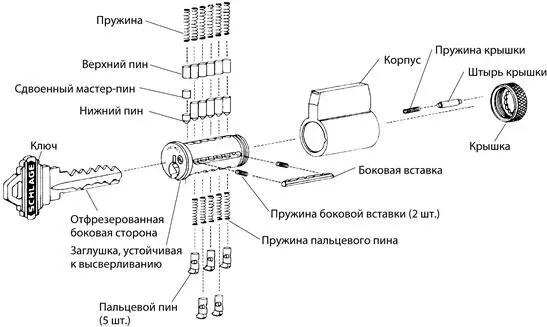

Рис. 7.25.Конструкция цилиндра ручки-кнопки компании Schlage Primus (С разрешения компании Schlage Lock Company)

Для удовлетворения широкого диапазона требований к безопасности компания Schlage разработала четыре степени защиты (уровня секретности) ключей Primus. Каждый уровень требует специальной регистрации и идентификационной карточки для выполнения дублирования ключей Primus. В табл. 7.1 приведены различия между уровнями секретности.

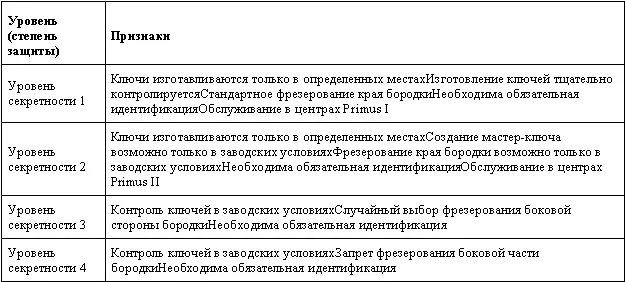

Таблица 7.1.Уровни секретности для цилиндров Schlage

Последовательность сборки цилиндра Schlage Primus:

1. Вставить две пружины бокового стрежня в личину цилиндра. Закрепить личину цилиндра верхней стороной вниз в приспособлении для удерживания личины, при этом боковой стержень должен входить в прорезь в удерживающем устройстве (рис. 7.26).
