Все цилиндры Kaba Gemini для ручки-кнопки изготавливают на основе единой конструкции корпуса цилиндра. Объемные вставки, адаптеры и хвостовики различной формы и размера крепятся к корпусу цилиндра (рис. 7.19), что позволяет получать много модификаций изделий. Этот «эффект хамелеона» значительно снижает начальные вложения, необходимые для модификации разнообразных замочных цилиндровых механизмов, обладающих высокой степенью секретности.

Далее описано, как работает такая концепция "встраиваемого цилиндра" ("build-a-cylinder"). Если ваши заказы по модификации замков с повышенным уровнем секретности в основном связаны с ручками-кнопками "бренда X" ("brand X"), то вы можете закупить только цилиндры Kaba, спроектированные для этой марки. Затем, если для заказчика требуется повышение секретности для другой марки замка, то можно взять необходимые детали из универсального комплекта встраиваемого цилиндра и установить его в корпус одного из ваших цилиндров. В этом случае нет необходимости ждать поставок от дистрибьютора или с завода, а также создавать запасы цилиндров десятков различных типов.

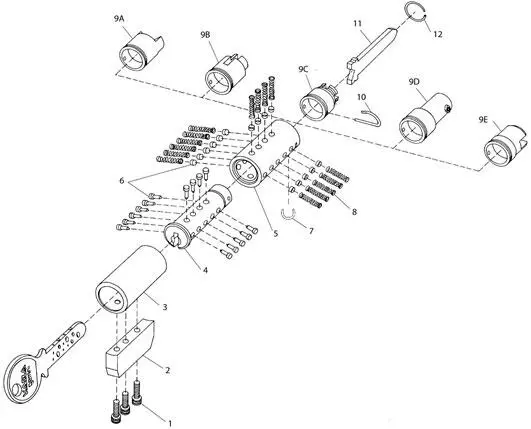

Рис. 7.19.Базовая конструкция цилиндра Gemini «Build-a-Cylinder»: 1 – винты вставки; 2 – вставка; 3 – втулка; 4 – личина цилиндра; 5 – оболочка цилиндра; 6 – верхние и нижние пины из упрочненной нержавеющей стали; 7 – фиксатор личины; 8 – пружины; 9A – адаптер Sargent integralock; 9B – адаптер Yale; 9C – адаптер Tailpiece; 9D – адаптер Sargent серий «7», "8", «9»; 9E – адаптер Emhart высокой прочности и адаптер блокировки устройства; 10 – фиксатор адаптера; 11 – хвостовик; 12 – фиксатор хвостовика (С разрешения компании Lori Corporation)

Для навесных замков с установленными цилиндрами Gemini подойдет серия «29» компании Master Lock Company. Если вы используете фиксирующую пластину оригинального цилиндра этой компании, устанавливаемую в нижнюю часть навесного замка, то пластину потребуется несколько изменить.

Поскольку объемные вставки крепятся к цилиндру Gemini в нижней, а не в верхней части замочной скважины, то пластину нужно установить, повернув на 180° относительно исходного положения. Вокруг половины внутреннего края пластины сделана фаска. Оставшаяся часть без фаски, поэтому вам понадобится завершить фаску до конца с помощью точила или ленточной шлифовальной машинки, а затем установить пластину в повернутом положении для цилиндра Kaba Gemini.

Хотя с технической точки зрения не существует полностью взаимозаменяемых сердечников, сердечник Kaba Gemini пригоден для всех врезных, накладных замков и замков-засовов под тубулярный ключ (рис. 7.20). Чтобы один и тот же сердечник подходил к цилиндрам, отличающимся по конструкции и по длине, используется специальный привод кулачка. Эта деталь изготовлена для различных типов кулачков и хвостовиков, которые встречаются в цилиндрах.

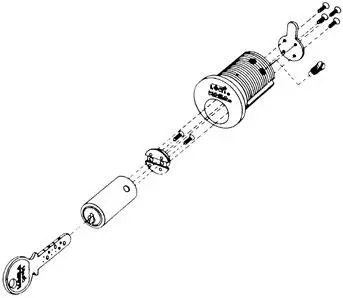

Рис. 7.20.Сердечник Gemini одинаков для всех врезных, накладных и замков-засовов под тубулярный ключ (С разрешения компании Lori Corporation)

Сердечник крепится в корпусе несколькими винтами, включая фиксирующий винт, изготовленный из закаленной стали. Это делает сердечник устойчивым к попыткам выбивания его с помощью молотка.

С начала 1960-х годов компания Medeco Security Locks, Inc. стала ведущим производителем замков и цилиндров повышенной секретности. Цилиндры Medeco внесены в перечень UL и имеют конструкцию, устойчивую к вскрытию отмычками и высверливанию, к открыванию методом импрессии, выбиванию молотком и проворачиванию воротком. Они пригодны для различных моделей замков, включая врезные, накладные, замки-засовы и ручки-кнопки (рис. 7.21).

Рис. 7.21.Цилиндры Medeco пригодны для многих моделей замков (С разрешения компании Medeco Security Locks)

На рис. 7.22 приведен покомпонентный вид типичного цилиндра, на котором видны основные элементы двойной замочной системы Medeco. Наиболее важный компонент – набор пиновых механизмов секретности, которые должны подниматься вырезами ключа. Еще один важный элемент – боковой стержень внутри цилиндра, который «требует», чтобы механизмы секретности были правильно повернуты ключом. В результате образуется общая прорезь всех пиновых механизмов секретности. Если пиновые механизмы секретности правильно подняты и повернуты, то пальцы или выступы на боковом стержне смогут войти в вырезы пиновых механизмов секретности, что дает возможность повернуться личине в закрытое или открытое положение замка (рис. 7.23).
