Многие станки для изготовления ключей, которые имеют суппорты, обеспечивающие наклон 15°, не могут поддерживать точность позиционирования и глубину сверления, которая необходима для получения удовлетворительного результата при изготовлении ключей Gemini.

По краю ключа выполнены три выреза и еще один дополнительный вырез № 4 для применения мастер-ключа (рис. 7.13). Четыре выреза расположены по боковым сторонам. Следует помнить, что вырез № 1 наиболее глубокий, а вырез № 4 – самый мелкий. Шаг всех вырезов равен 0,35 мм.

Допустимо наличие до 10 позиций на краю, но поскольку они при этом располагаются слишком близко, то на таком расстоянии нельзя выполнить сверление ответных частей в цилиндре. Позиция № 1 в настоящее время не используется.

Все запасные цилиндры (которые хранятся на складе и готовы к применению) просверливаются с правой стороны или в нечетных позициях (3, 5, 7, 9) на краю (рис. 7.14).

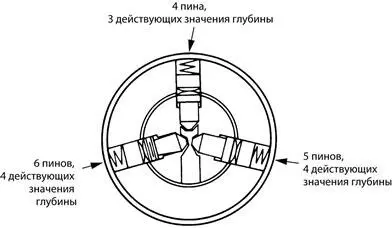

Рис. 7.12.Стандартный цилиндр Gemini имеет 15 активных пинов (С разрешения компании Lori Corporation)

Рис. 7.13.Вырезы на ключе Kaba Gemini имеют четыре варианта глубины (слева) и 10 номеров позиций (справа) (С разрешения компании Lori Corporation)

Рис. 7.14.Любая заготовка Gemini подойдет для изготовления ключа к замку Gemini (С разрешения компании Lori Corporation)

Это означает, что в любом запасном цилиндре Gemini может быть осуществлена замена секрета (смена ключа) под любой ключ Gemini. Завод гарантирует, что ни один ключ Gemini, предназначенный для замены, не сможет когда-либо подойти к цилиндру с механизмом секретности, изготовленным в заводских условиях. Цилиндры, изготовленные под оригинальный ключ (рис. 7.15), обычно высверливаются с левой стороны или в четных позициях (2, 4, 6, 8, 10) на краю. Это означает, что специалисты-замочники, которые занимаются обслуживанием заводских механизмов секретности, а также хранят запасные цилиндры, должны иметь как правосторонние, так и левосторонние цилиндры.

Рис. 7.15.Оригинальный ключ Gemini (С разрешения компании Lori Corporation)

Цилиндры с архитектурой Gemini отмечены в перечне UL. Они всегда оснащены пинами из закаленной стали. Это обеспечивает высокую степень защиты цилиндров по отношению к высверливанию. Защита от высверливания обеспечивается по всей длине цилиндра Kaba Gemini, а не только в его передней части. В каждом цилиндре Gemini установлено от двух до четырех пинов грибовидной формы, чтобы обеспечить устойчивость к вскрытию как отмычкой, так и методом импрессии. Все пины имеют прочное никелевое покрытие для предотвращения коррозии.

Поскольку диаметры цилиндров малы, рабочие пины очень точно подогнаны друг к другу. Чем длиннее нижний пин, тем короче верхний (рис. 7.16). Поэтому разобрать подобный цилиндр с помощью направляющей для личины невозможно.

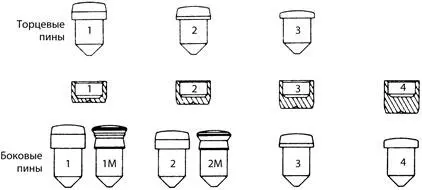

Рис. 7.16.Боковые и торцевые пины Gemini имеют различную форму и размеры (С разрешения компании Lori Corporation)

Рис. 7.17.В корпусе цилиндра ручки-кнопки есть три винта для крепления вставки (С разрешения компании Lori Corporation)

Рис. 7.18.Сердечник Gemini (С разрешения компании Lori Corporation)

При составлении новой комбинации пинов для цилиндра следует помнить, что нижние торцевые пины отличаются по форме от боковых. То же относится к верхним пинам (как к боковым, так и к торцевым).

Вместо направляющей личины следует применять удерживающее устройство для смены комбинации и извлечения из втулки таких цилиндров. На практике у вас на замену комбинации для цилиндра Kaba Gemini потребуется около пяти минут.

Сменные цилиндры для американской фурнитуры производятся в виде двух основных частей: корпуса цилиндра и сердечника (личины). Корпус цилиндра (рис. 7.17) предназначен для всех цилиндров ручек-кнопок. Его можно определить по трем просверленным отверстиям в корпусе цилиндра для винтов крепления объемной вставки и по горизонтальному отверстию в задней части личины. Сердечник (личина) (рис. 7.18) необходим для всех накладных и врезных замков, а также для цилиндров некоторых замков-засовов под тубулярный ключ. В корпусе таких замков есть отверстие для винта фиксации сердечника (личины).
