Билл Филипс - Руководство слесаря по замкам

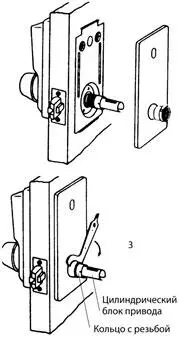

Рис. 8.10.Установка внутренней декоративной накладки: 1 – цилиндрический блок привода; 2 – кольцо с резьбой (С разрешения компании Simplex Access Controls Corp.)

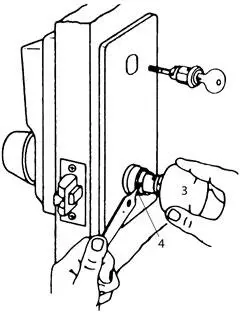

Рис. 8.11.Установка внутренней рукоятки (С разрешения компании Simplex Access Controls Corp.)

Замечание

Если у вас возникают трудности с завинчиванием кольца на приводное устройство, то надо снять крышку и повторно отрегулировать положение упрочняющей пластины. Не следует прилагать больших усилий к кольцу.

10. Вставить фиксирующий штырь в установочное отверстие в воротнике рукоятки (рис. 8.11). Если резьбовое кольцо в декоративной накладке закрывает это отверстие, то нужно ослабить кольцо и совместить отверстие в кольце с отверстием в воротнике. Отжать фиксирующий штырек рукоятки острым концом гаечного ключа и сдвигать ее до тех пор, пока фиксирующий штырек не вернется обратно на свое место.

11. Затянуть резьбовое кольцо. Повернуть рукоятку против часовой стрелки до фиксированного положения. Защелка должна втягиваться плавно до тех пор, пока не станет заподлицо с лицевой пластиной. Отпустить рукоятку и защелка вернется в полностью выдвинутое положение.

12. Вставить подходящий ("свой") ключ в цилиндр блока личины с резьбой (рис. 8.12). Пропустить фиксирующий винт через отверстие декоративной накладки крышки. Установочная стойка расположена в выемке диаметром 1 дюйм. При необходимости укоротить фиксирующий винт.

Рис. 8.12.Установка блока личины с резьбой (С разрешения компании Simplex Access Controls Corp.)

Рис. 8.13.Установка запорной планки (С разрешения компании Simplex Access Controls Corp.)

Повернуть ключ по часовой стрелке до тех пор, пока блок резьбовой личины не коснется декоративной накладки. Ключ можно извлечь из замка только тогда, когда он находится в вертикальном или горизонтальном положении.

13. Разметить положение запорной планки на дверной раме. Следует убедиться, что линия, проходящая через отверстия для винтов запорной планки, точно совмещена с линией сквозных отверстий на лицевой части защелки, когда дверь находится в закрытом состоянии (рис. 8.13).

14. Сделать выемку в раме для запорной коробки глубиной не менее 3/4 дюйма (19 мм). Это гарантирует, что при закрывании двери защелка будет полностью утоплена в дверном косяке. Установить запорную коробку в сделанной выемке. Зафиксировать пластину запорной планки винтами, которые есть в комплекте поставки. Если необходимо, то нанести линию вокруг запорной планки. Эта линия будет разметочной при выборке материала на глубину 1/16 дюйма (2 мм) или больше, чтобы запорная планка была заподлицо с поверхностью дверного косяка.

Внимание!

Проверить работу защелки, чтобы убедиться, что фиксирующий плунжер останавливается напротив запорной планки и не касается ее проема, когда дверь находится в закрытом состоянии. Если это не так, то возможно полное заклинивание двери, что нарушит гарантийные обязательства для всего механизма замка.

Если величина зазора между краем двери и дверной коробкой (или в случае двойных дверей, то между краями двух дверей) более 1/4 дюйма (~6 мм), то защелка не будет входить в зацепление с запорной планкой в дверном косяке. Следует отрегулировать этот зазор, добавив резиновые прокладки под коробку замка.

Замок комплектуется на фабрике под двери толщиной от 1 5/8 до 1 7/8 дюймов (41…47,5 мм). Для дверей толщиной от 1 3/8 до 1 1/2 дюймов (35…38 мм) замок нужно дополнительно отрегулировать, выполнив последовательность действий (рис. 8.14).

1. Снять заднюю пластину и отделить от нее цилиндрический привод.

2. Извлечь прокладку между задней пластиной и цилиндрическим приводом. Снова установить привод и заднюю пластину, взяв более короткие винты из комплекта поставки.

3. Извлечь вставной стержень (позиция «В» на рис. 8.14). Установить новый стержень (позиция "С"). Снова установить заднюю пластину на переднюю часть корпуса замка.

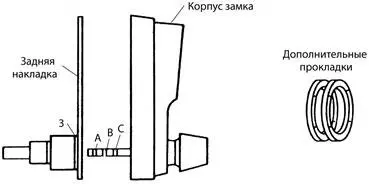

Рис. 8.14.Регулировка замка в соответствии с толщиной двери (С разрешения компании Simplex Access Controls Corp.)
