Важную роль в войнах в Ираке и в Афганистане сыграли крылатые ракеты, применявшиеся против центров управления и командных пунктов. Их удары повлияли не только на военную стратегию, но и на американскую политику, так как куда безопаснее было применение крылатых ракет без нарушения воздушного пространства неприятельской страны.

Впервые массированное применение США крылатых ракет было зафиксировано при проведении операции «Буря в пустыне» в Ираке в 1991 году (288 крылатых ракет воздушного и морского базирования). В ударах по Ираку в 1993 и 1996 годах США израсходовали 100 крылатых ракет, из которых 44 ракеты составляли модели BGM-109. В 1998 году 66 крылатых ракет было применено по Афганистану, и в этом же году 13 ракет было выпущено по территории Судана. В 1995 году американцы применили 13 крылатых ракет по сербским позициям в Боснии.

Чаще всего применялась крылатая ракета BGM-109 «Tomahawk», которая является одним из мощных средств управляемого оружия, применяемого США в военных конфликтах конца ХХ — начала ХХI века. Достаточно подробное описание этого оружия можно найти в справочнике, изданном Вторым Центральным НИИ Министерства обороны России. «Средства воздушного нападения зарубежных стран — программы развития высокоточного оружия». Ограничимся ее кратким описанием. Крылатая ракета «Tomahawk» начала разрабатываться компанией General Dynamics (с 1992 года — Нugnes Missile Systems Company) под обозначением ZBGM-109A. Разработка велась в рамках программы ВМС США по созданию ракеты SLCM (Submarine Launched Cruise Missile), запускаемой с подводной лодки. Позже название ракеты было заменено на SLCM (Sea Launched Cruise Missile). К 1983 году ракета BGM-109 поступила на вооружение ВМС в модификациях TLAM-N (Tomahawk Land Attack Missile Nuclear Block-1) с ядерной БЧ и TASM (Tomahawk Anti Ship Missile Block-1) с обычной осколочно-фугасной БЧ, предназначенной для поражения надводных целей.

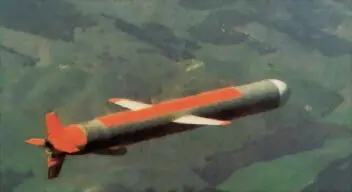

ФОТО 46. Крылатая ракета BGM-109

Позднее, в 1986 году была создана модификация TLAM-C Block-2A с осколочно-фугасной БЧ и TLAM-C Block-2B с кассетной БЧ (семь контейнеров с 24 осколочно-зажигательно-кумулятивными суббоеприпасами BLU-97B каждый, всего 168 поражающих элементов).

Во второй половине 80-х годов крылатые ракеты Tomahawk корабельного базирования (запускаются с установок ABL (Armored Box Launched) и VLS (Vertical Launched System), получили обозначение RGM-109, а ракеты, запускаемые из торпедных аппаратов подводных лодок и установок VLS ПЛАРБ типа «Los Angeles» получили обозначение UGM-109. Ракеты, запускавшиеся с наземных установок TEL (Transporter Erector Launched), сохранили обозначение BGM-109, но установки TEL были сняты с вооружения после подписания СССР и США договора о выводе ракет средней дальности из Европы.

Помимо BGM-109/A TLAM-N или RGM/UGM 109/A TLAM-N была разработана крылатая ракета ВGM-109/A-G с новой ядерной БЧ W-84, мощностью 200 килотонн. Крылатая ракета BGM-109B или RGM/UGM-109B TASM в силу предназначения для борьбы с надводными целями, имела радиолокационную ГСН от ракеты AGM-84A и полубронебойную боевую часть B-61 (массой 494 кг), разработанную для управляемой ракеты «Bullpup». Из-за этого ее дальность была уменьшена до 460 км. Управление полетом ракеты до цели осуществляется инерциальной системой наведения. Крылатая ракета RGM/UGM 109 TLAM-C оснащена полубронебойной БЧ (масса 454 кг, при общей массе ракеты 1 440 кг) и предназначена для поражения береговых целей. Ракета RGM/UGM 109 TLAM-C имеет дальность действия 1 100 км, на ней установлена ГСН с комбинированной INS/GPS и TERCOM системой наведения. Блок управления ракеты BGM-109A дополнен цифровым оптическим площадным коррелятором DSMAC (Digital Scene Matching Area Correlation) компании Loral Defense Systems Division, который при подлете к цели производит съемку цели с помощью световой вспышки. После сверки полученных данных с данными в памяти процессора первая модификация ракеты TLAM-C Block-2 могла атаковать цели только с фронтального направления, а в ее новой модификации TLAM-C Block-2A была предусмотрена возможность атаки в пике, а также программирование взрывателя БЧ WDU-25/1B для подрыва с замедлением. Дальность действия TLAM-C Block/2 и TLAM-C Block/2A составляет 1 300 км, скорость (как и на всех ракетах Tomahawk) 0,75 М. По некоторым данным для этой ракеты была разработана кумулятивная БЧ с зарядом диаметром 515 мм, которая была способна пробить четыре метра бетона и стальную плиту.

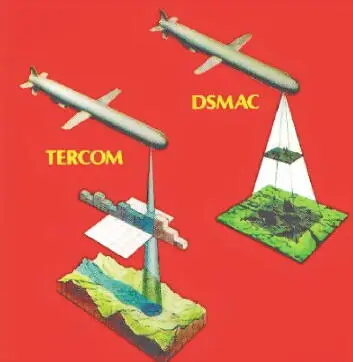

ФОТО 47. Принципы действия TERCOM и DSMAC

Размеры всех модификаций «Tomahawk» одинаковы: длина 5 550 мм без ускорителя и 6 290 мм с ускорителем, диаметр 517 мм (для обеспечения пуска из стандартных торпедных аппаратов калибра 533 мм), размах крыльев 2 620 мм.
