Ракета модификации AGM— 86C имеет те же размеры, что и AGM-86B, но большую массу осколочно-фугасной БЧ (910 кг) с готовыми шарообразными осколками. Система TERCOM в AGM— 86C была заменена спутниковой навигационной системой GPS, что увеличило точность (КВО) до 15 м, но уменьшило (за счет массы БЧ) дальность пуска с 1 480 км у AGM-86B до 1 200 км. В модификации AGM-86C/Block-1 была установлена более мощная осколочно-фугасная БЧ (масса 1 360 кг) и модернизированная ГСН (КВО — 6 м). Модификация AGM-86C/Block-1A имеет новый помехозащитный восьмиканальный GPS приемник и КВО — 3 метра.

В дальнейшем ранее выпущенные AGM-86A были переоборудованы в модификации AGM— 86C CALCM (Conventionally Armed air Launched Cruise Missile).

ФОТО 48. Крылатая ракета AGM— 86C CALCM: журнал «Нови гласник» Минобороны Сербии

Последняя модификация AGM-86D имеет БЧ проникающего типа AUP-3 с корпусом и системой наведения, аналогичной ракете AGM— 86C.

В настоящее время программа производства крылатых ракет AGM-86B завершена. Всего произведено около 3 000 различных модификаций крылатых ракет AGM-86. Предполагается, что в ВВС США они будут заменены крылатыми ракетами AGM-129.

Еще одной крылатой ракетой, состоящей на вооружении ВВС США, является AGM-129.

Крылатая ракета AGM-129A/ACM (Advanced Cruise Missile) на начальном этапе проектирования разрабатывалась компанией General Dynamics (ныне Raytheon Defense System). AGM-129A должна была иметь большую дальность и меньшую видимость, чем КР семейства AGM-86. В 1991 году AGM-129A была принята на вооружение (контракт был подписан не только с General Dynamics, но и с компанией McDonnell Douglas (ныне Boeing Corp.)). AGM-129A имеет ядерную БЧ W-80 массой 139 кг и мощностью 200 килотонн, инерциальную систему наведения с дополнительным лазерным локатором, турбореактивный двухконтурный двигатель F112-WR-100 (компания Williams International), дальность действия до 3 500 км, скорость 0,9 М, массу 1 290 кг, корпус длиной 6 390 мм, высотой 640 мм, шириной 794 мм и размах крыльев 3 100 мм. Главным отличием данной ракеты было использование радиопоглощающих материалов, снижавших ее отражение.

Вследствие изменения политической обстановки ВВС США дали заказ на создание крылатой ракеты AGM-129С путем переоснащения AGM-129A (всего в 1992–1993 гг. произведено 460 ракет) боевой частью проникающего типа весом 910 кг, что повлекло уменьшение дальности полета. Ее система наведения дополнена приемником GPS и планируется для применения по объектам с хорошей системой ПВО, а также по радарам ПВО. Модификация КР AGM— 129C также имеет меньшую радиолокационную и ИК заметность, благодаря использованию в конструкции ее корпуса специальных материалов RAM (Radar Absorbing Materials).

На основании опыта применения крылатых ракет США и другие государства приступили к созданию этого класса оружия.

Еще в начале 90-х годов британская компания Alenia Marconi Systems разработала крылатую ракету «Pegasus» (масса 1 150 кг, длина 5 000 мм, диаметр корпуса 430 мм, с дальностью пуска ракеты 350 километров и БЧ проникающего типа, а также с наведением INS/GPS ГСН и с ИК ГСН.

Совместными усилиями Великобритании и Франции была разработана крылатая ракета «Storm Shadow» для ВВС Великобритании и SCALP-EG для ВВС и ВМС Франции.

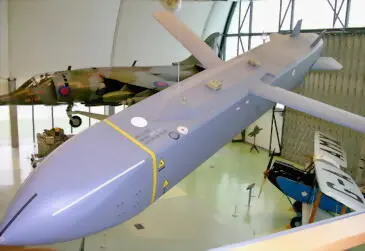

ФОТО 49. Крылатая ракета «Storm Shadow» в музее ВВС Великобритании

Данные модификации различаются лишь системами подвески к самолетам и типами связи с ними. Общая масса ракеты 1 300 кг, длина 5 100 мм, дальность пуска до 250 км, скорость 0,81 М. Турбореактивный мотор TRI «Microturbo 60–30» позволяет достичь скорости звука и запускать ракету из подводных лодок в подводном положении. Вес БЧ — кассетной или проникающего действия (BROACH) компании BAe Systems — 700 кг. В конструкции корпуса КР применены радиопоглощающие материалы. Для наведения на маршевом участке использовалась инерциальная система наведения, корректируемая системами TERPROM (Terrain Profile Motching) и GPS. При этом система GPS является дублирующей, при установке помех для которой система наведения TERPROM работает самостоятельно. Инфракрасная ГСН ракеты включается за два километра до приближения ракеты к цели. При подлете к цели ракета набирает высоту (делает «горку») и тепловизионный (инфракрасный) датчик IIR (passive imaging infro-red) автономной системы распознавания цели ATR (Autonomous Target Recognition) сверяет снимок предполагаемой цели с базой данных процессора. Процессор выдает команду лишь после того, как выясняется, что полученные данные соответствуют данным в его базе, и выбирает подходящий угол для атаки. Возможна установка процессора в режим «Аbort» в случае, если в ходе полета ракеты к цели возникнет угроза поражения своих войск или гражданского населения. В этом случае ракета выводится для самоликвидации в безопасный район. В дальнейшем планируется увеличить первоначальную дальность пуска КР «Storm Shadow» до 400 км.
