Британская БЧ BROACH (Bomb Royal Ordnance Augmented Charge) имеет три модификации с диаметрами корпуса 450, 300 и 127 мм. Она применяется в ракетах SCALP «Storm Shadow» и оснащена взрывателем FMU-157/B HTSF, используемым в УАБ GBU-28B.

Надо заметить, что и в США была создана в начале 80-х годов УАБ GBU-17/B «Paveway-3» с пробивающей БЧ HSM (Hard Structure Munition), которая имела БЧ двойного действия, подобную британской BROACH. Сначала головной основной кумулятивный заряд пробивал бетонную поверхность, а затем в образовавшееся отверстие входил дополнительный донный фугасный заряд в корпусе повышенной прочности со взрывателем, установленным на замедление. Согласно испытаниям, данная БЧ пробивала до четырех с половиной метров бетона, однако в производство она запущенна не была.

Еще одна британская проникающая БЧ тандемного типа Lancer Thomson-Torn имеет общую массу 450 кг (масса ВВ кумулятивного заряда 91 кг) и основной боевой заряд массой 5 кг.

БЧ проникающего действия «Effector» MEFISTO (Multi-Effect Penetrator High Sophisticated and Target Optimized), разработанная европейской компанией TDA-TDW, имеет тандемный кумулятивный и фугасный заряд, заключенный в корпус из вольфрамового сплава. Подрыв кумулятивного заряда происходит с помощью электронно-оптического неконтактного взрывного устройства на заданной глубине. В образовавшееся отверстие при подрыве кумулятивного заряда проникает со скоростью 250 м/с основная БЧ, взрыватель которой SHAFT (Smart Hard Target Attack Technology) может распознавать большое число различных преград в соответствии с заданной программой. Хотя эта БЧ создана для ракет KEPD-150/350, не исключено ее применение и в других системах оружия.

Ныне израильская компания Manor Propulsion-Explosive Systems (филиал компании Rafael) разработала 385-килограммовую авиабомбу проникающего действия с зарядом ВВ (смесь PBXN-109) длиной 1 480 мм и диаметром 298 мм.

В боеприпасах проникающего действия тандемного типа возрастают требования к конструкции взрывателя. В Великобритании разработан электронный взрыватель № 960 с возможностью программирования на «твердые» и «мягкие» преграды. Взрыватель № 960 может программироваться на 250 вариантов установки. Он используется в авиабомбах калибра 300 и 1 000 фунтов, а также в британской модификации УАБ GBU-24. Для проникающих БЧ тандемного типа такого же типа взрыватель MEHTF (Multi Effect Hard Target Fuze) разработала компания Thomson-Thorn.

В США были созданы и БЧ проникающего действия для управляемых ракет.

Так в 1997 году на базе бетонобойной авиабомбы BLU-116B была разработана БЧ проникающего действия AUP-3. Общая масса БЧ AUP-3 2 130 кг, вес заряда ВВ 306 кг. Проникающая БЧ может достигать глубины 24–36 м грунта, пробивая укрытия с толщиной бетонного перекрытия от 3 до 6 м. AUP-3 применяется в УАБ GBU-24, а также в КР AGM-86D. Новая, разработанная компанией Locheed Martin, бетонобойная БЧ AUP-3М в силу малых габаритов может быть установлена на крылатые ракеты BGM-109 и AGM— 86C. Примечательно, что в модификации AUP-3М повышено осколочное действие, что явилось причиной уменьшения заряда ВВ до 55 кг.

Существовавшая в 80-х годах в США программа TSSAM, предусматривавшая создание управляемой ракеты AGM/MGM-137, в 1994 году была остановлена, но в 1996 году ее заменила программа JASSM (Joint Air-to-Surface Standoff Missile) по созданию ракеты AGM-158 с БЧ проникающего действия.

В рамках этой программы Пентагоном был заключен контракт на разработку компаниями McDonnell Douglas (ныне Boeing) и Lockheed Martin ракеты JASSM. С 1998 года программу JASSM компания Lockheed Martin развивала самостоятельно.

Созданная ею УР AGM-158A имеет длину 14 футов и массу 2 250 фунтов. Ракетный двигатель J-402–100 обеспечивает сверхзвуковую скорость полета при дальности 200 миль (360 км). Самонаведение ракеты на цель осуществляется INS/GPS с бортовым коррелятором цели с высоким уровнем защиты от помех, а на конечном участке траектории полета с помощью ИК датчика ГСН. Подготовка УР к запуску осуществляется в течение получаса. Блок наведения с помощью камеры BDA посылает на борт самолета видеосъемку цели перед ударом. Поражение цели осуществляется 1 000-фунтовой БЧ проникающего типа WDU-42/B (J-1000), содержащей 240 фунтов смеси ВВ AFX-757. Разработан вариант оснащения УР AGM-158A боевой частью проникающего типа AUP-3M. Специально для AGM-158A была разработана система управления ATR (Autonomous Target Recognition), обеспечивающая возможность ручного наведения ракеты на цель. Общий первоначальный заказ для ВВС составил 3 700 ракет данного типа, а для ВМС — 700 ракет. Поставки первой партии из 493 УР AGM-158A JASSM начались в 2007 году.

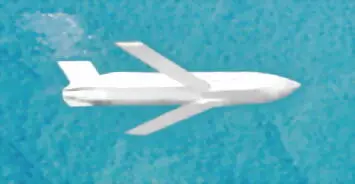

ФОТО 44. JASSM

В ее модификации JASSM Block-1A для защиты от помех был установлен прибор SAASM (Selective Availability Anti-Spoofing Module).
