Для уничтожения командных центров и других заглубленных целей в ходе операции «Desert Storm» («Буря в пустыне») с использованием комплектов «Paveway» самолетами F-117А были созданы УАБ проникающего действия УАБ GBU-27, имевшие меньшие габариты нежели GBU-24, что позволяло использовать их из закрытых бомбоотсеков F-117A, на котором отсутствовали узлы внешней подвески вследствие самой его конструкции «Stelth». Данные УАБ были созданы компанией Raytheon. Первый раз они были применены в войне 1991 года в Персидском заливе. GBU–27/B была создана на базе УАБ GBU-24 «Paveway-3» с лазерной ГСН и с БЧ проникающего типа BLU 109B (существовала возможность установки и другой БЧ в виде фугасной бомбы Mk84 калибра 2 000 фунтов). GBU-27 имела укороченное оперение (это снизило ее дальность действия), покрытие из материалов с радиопоглощающими свойствами и отсек управления с прибором наведения типов WGU-25B, WGU-25A/B или WGU-39B.

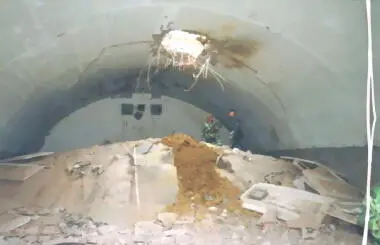

ФОТО 41. Последствия действия GBU–27/B по обьекту армии Югославии

Как правило, один F-117A нес две УАБ типа GBU-10 или две GBU-27. Самих летчиков знакомили с планами бетонированных командных пунктов с указанием тех помещений, которые требовалось поразить.

Пятьдесят истребителей-бомбардировщиков типа F-117A поразили значительную часть (20–30 %) всех приоритетных целей противника, выполнив примерно 2 % общего числа самолето-вылетов с 60 % успешности.

Так как в ходе операции «Desert Storm» («Буря в пустыне») обнаружилось, что некоторые особо защищенные подземные укрытия УАБ GBU-27 пробить не сможет, то в течение четырех недель февраля 1991 года появилась GBU-28/B, которая была создана на базе GBU-27, но имела большую длину — 5 840 мм (у GBU-27 — 4 240 мм) при том же диаметре корпуса 370 мм и при размахе раскрывающихся крыльев 1 680 мм.

Главное отличие GBU-28 заключалось в БЧ авиабомбы BLU-113. При создании BLU-113 использовались отрезки артиллерийских стволов 203-мм самоходных пушек, что давало БЧ прочную оболочку (толщина стенок около 22 мм) и узкую вытянутую форму.

БЧ этой УАБ была создана HERD (High Explosives Research and Development) отделом энергетических материалов научно-исследовательской лаборатории ВВС США — AFRL/MNME (The Energetic Materials Branch of Air Force Research Laboratory).

Комплекты наведения УАБ GBU-28 имеют прибор наведения WGU-36B, аналогичный приборам наведения GBU-27. Отличие WGU-36B от таких же приборов УАБ GBU-27 заключались в наличие микросхемы для обеспечения большего отклонения носового руля в силу увеличенной массы данной УАБ по сравнению с УАБ первой модификации, имела вес 4 700 фунтов и заряд ВВ в 630 фунтов. Хвостовые стабилизаторы лишь придают правильное положение УАБ, стабилизируя ее в воздухе. В качестве взрывателей используются FMU-143B или FMU-143D2/B и детонатор FZU-32B. Авиабомба GBU-27/B способна пробить железобетонное перекрытие толщиной 1,8–2,4 м.

Первые испытания 26 февраля показали что УАБ, проникая через грунт средней плотности на глубину до 30 м (100 футов), пробивает 20 футов бетона (6 метров).

ВВС США заказали около сотни таких УАБ, и они были использованы самолетами F— 111F для ударов по центрам командования и управления Ирака в Багдаде. По некоторым данным, американские истребители-бомбардировщики F-111 нанесли ими удар по правительственному подземному бункеру в предместьях Багдада Эль-Таджи (согласно американским данным, погибло 314 человек, находившихся в подземном укрытии), хотя существуют данные, что в этом случае были применены УАБ GBU-24 с истребителей-бомбардировщиков F-15Е.

В ходе войны в Югославии в 1999 году данные УАБ были применены 28 апреля истребителями-бомбардировщиками F-15E «Strike Eagle».

Были разработаны также модификации данной УАБ GBU-28B/B с возможностью пилотом программирования взрывателя ее БЧ, как и с новой БЧ авиабомбой проникающего действия BLU-13A/B.

ФОТО 42. Воронка после взрыва УАБ GBU-27 в Югославии

В 2005 году компания Raytheon Missile Systems получила контракт на модернизацию GBU-27 в вариант GBU-28C/B (с БЧ BLU-122 весом в 5 000 фунтов) с улучшенной системой наведения «Enhanced Paveway-3», использующий также систему навигационного наведения GPS. Разработка этой модификации была закончена в 2007 году и УАБ поступила на вооружение.

Во время операции в Афганистане эти бомбы пробивали укрытия боевиков движения Талибан, оборудованные в скальных породах.

Там же применялись и УАБ BLU-118B с термобарической боевой частью калибром в 1 000 фунтов проникающего действия от УАБ BLU-109, но с зарядом ВВ объемного взрыва (термобарического) PBXIH-135, НAS-13 или SFAE весом в 254 кг. О BLU-118/B впервые было сообщено 21 декабря 2001 года, а 3 марта 2002 года он был использован против комплексов пещер в Афганистане. BLU-118/B — проникающая БЧ, снаряженная улучшенным термобарическим ВВ, весом 254 кг. В БЧ BLU-118/B используется модифицированный взрыватель FMU-143 J/B, с замедлением до 120 м/с. Он может срабатывать и как ударный взрыватель мгновенного действия, и как взрыватель с замедлением для поражения подземных сооружений. BLU-118/B может быть оснащена комплектами управления Paveway-3 или JDAM, как и применяться в качестве БЧ в УАБ GBU-15, GBU-24, GBU-27, GBU-31 и AGM-130D.
