Н. Якубович - ДАЛЬНИЙ БОМБАРДИРОВЩИК Ер-2

Силовая установка самолета включала два мотора М-105Р жидкостного охлаждения с металлическими трехлопастными винтами изменяемого шага ВИШ-22Е диаметром 3 м. Вектор тяги винтов был направлен под углом -1° к хорде крыла.

Мотоустановка закрывалась обтекателем, включавшим кок винта, капот и обтекатель шасси. Кок винта состоял из передней и задней частей. Передняя часть включала наружный и внутренний обтекатели, образовывавшие между собой кольцевой канал для обдува в полете мотора и его агрегатов. Капот состоял из переднего кольца, пяти балок и шести крышек, обеспечивавших доступ к двигателю. Подмоторная рама — сварная из стальных труб. На моторе устанавливались выхлопные патрубки эжекторного типа — по одному на три цилиндра.

Запуск моторов производился сжатой карбюрированной смесью с помощью пневмосамопуска. Сжатый воздух хранился в баллонах, зарядка которых производилась от аэродромного баллона или от приводного компрессора (во время работы двигателя). Предусматривалось использование ручного компрессора.

Горючее размещалось в 14 протектированных баках общей емкостью 5440 л, образовывавших правую и левую крыльевые и фюзеляжную группы. В фюзеляже находились три бака, в мотоотсеке и консоли крыла — по четыре. Баки — сварные, из сплава АМЦМ.

На самолете имелась объединенная система дренажа и заполнения бензобаков углекислым газом. Она исключала образование в них вакуума и предохраняла от воспламенения при простреле зажигательными пулями.

Маслобаки емкостью по 380 л, сварные из АМЦМ и покрытые протектором, располагались в передних кромках мотоотсеков.

В состав радио- и электрооборудования входили радиостанция РСБ-бис, радиополукомпас РПК-2 и два генератора ГС-650, установленные на каждом моторе. Параллельно с генераторами работал аккумулятор 12А-30.

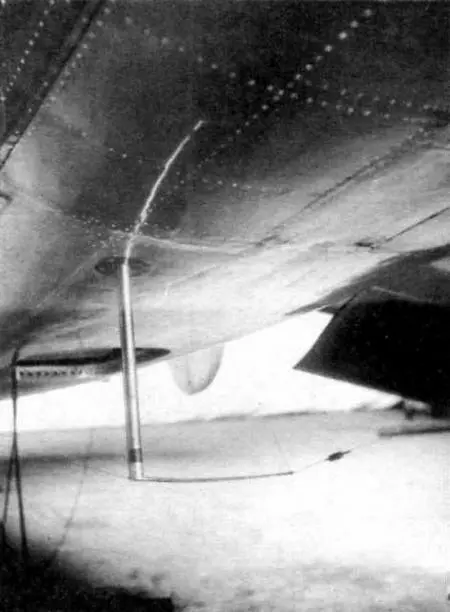

На самолете имелась Y-образная жесткая трехлучевая антенна с выдвижной мачтой под фюзеляжем.

Для обеспечения ночных полетов на самолете имелись аэронавигационные и хвостовой огни, две парашютные ракеты ПР-8 (между 25-м и 26-м шпангоутами) и фара ФС-240 (500 Вт) в носке левой консоли крыла.

Связь между членами экипажа обеспечивалась переговорным устройством СПУ-4бис, лампами трехцветной сигнализации и сиренами. Кабины штурмана и стрелка-радиста соединялись между собой пневмопочтой, работавшей от набегающего потока воздуха.

Трубка ПВД и часы в каждой кабине обогревались электричеством. У членов экипажа имелись комбинезоны с электроподогревом (включая стельки и перчатки).

На борту находилось четыре кислородных прибора КПА-3бис. Запас кислорода хранился в восьми 12-л баллонах (по два на прибор). Его хватало на 8 ч полета на высоте 8000 м. Баллоны размещались в хвостовой части фюзеляжа. Там же, между 26-м и 27-м шпангоутами, на полу находилось гнездо для установки фотоаппарата АФА-Б.

В состав противопожарного оборудования входили два баллона с углекислым газом, установленные под полом пилота впереди штурвальной колонки, два баллона с четыреххлористым углеродом в мотоотсеках крыла, распылители, стоявшие на противопожарных перегородках, и трубопроводы.

На борту самолета также имелись ракетница и термометр наружного воздуха.

Бомбовое вооружение размещалось как на внутренней, так и внешней подвесках.

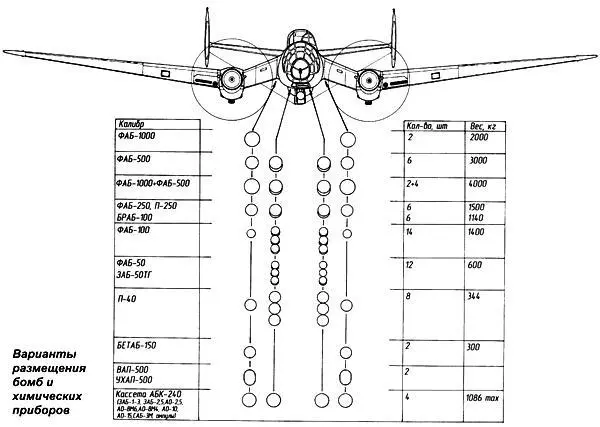

В бомбоотсеке располагались шесть кассетных держателей: в передней и задней его частях — по два КД-2-240 (для бомб калибром до 100 кг), а в средней — два КД-3-240 (от 250 до 500 кг). На КД-2-240 можно было также подвешивать ампульные кассеты АБК-240 (по две на каждый). Кроме этого, бомбы можно было подвесить на двух внешних балках Дер-19-20 (для бомб до 1000 кг). Нормальная бомбовая нагрузка в бомбовом отсеке не превышала 1000 кг и допускалась в следующих вариантах: 10хФАБ-100, или 4хФАБ-250, или 2хФАБ-500. Максимум, что можно было разместить внутри фюзеляжа: 12хФАБ-100, или 4хФАБ-250, или 4хФАБ-500. Подвеска бомб на внутренние кассетные держатели осуществлялась ручной лебедкой БЛ-4, находившейся в кабине стрелка-радиста.

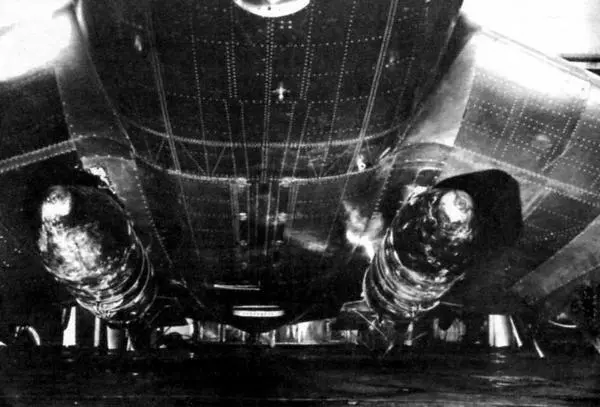

Снаружи допускалась подвеска двух бомб калибра от 100 до 1000 кг или двух выливных химических приборов ВАП-500У или УХАП-500. Максимальная же бомбовая нагрузка доходила до четырех тонн!

Бомбометание осуществлялось днем с помощь прицела ОПБ-2М с электрообогревом, а ночью — НКПБ-3. Для сброса бомб имелись электросбрасыватель ЭСБР-5 и аварийный механический АСШ-340. Последний устанавливался между штурманом и пилотом, так что воспользоваться им могли оба.
