Фюзеляж был обшит дюралюминиевыми листами толщиной 1–1,2 мм. Между 14-м и 17-м шпангоутами поверх основной обшивки накладывались усиливающие 1,5-мм листы. Клепка — впотай, листы обшивки накладывались на каркас встык. В кабинах радиста и стрелка имелись остекленные плексигласом окна.
Крыло — свободнонесущее, двухлонжеронное, выполнено по типу «обратной чайки». В плане имело форму трапеции с закругленными концами. Каждое полукрыло делилось на моторный отсек и консоли. Соединение лонжеронов моторного отсека крыла с 10-м и 15-м шпангоутами фюзеляжа осуществлялось с помощью стыковых гребенок и конусных болтов. Лонжероны моторного отсека и консолей соединялись также с помощью стыковых гребенок и конусных болтов.
Между лонжеронами консольной части крыла размещались три бензобака, монтаж и демонтаж которых производился через люки снизу. В консольной части крыла через люк в нижней обшивке устанавливался радиатор двигателя с воздухозаборником в передней кромке крыла. Нижняя его кромка была подвижной. Выходное отверстие с жалюзи радиаторного канала располагалось на верхней поверхности крыла за задним лонжероном.
На задней кромке консолей монтировались элероны и щитки типа Шренк. Элероны типа Фрайз делились на два отсека, соединенных петлей. Дюралюминиевый каркас элерона состоял из лонжерона коробчатого сечения и нервюр. Носок обшивался листовым дюралюминием, а остальная часть — полотном. Чугунные грузы весовой компенсации располагались в носках вторых отсеков элеронов. Каждый элерон подвешивался к крылу на четырех кронштейнах. Элерон левой консоли крыла имел компенсатор-триммер, управляемый из кабины летчика.
К моторному отсеку крыла присоединялись мотоустановки и основные опоры шасси. Между его лонжеронами находился бензиновый бак, вкладывавшийся снизу. В съемном носке помещался маслобак, устанавливавшийся вместе с носком и удерживавшийся в нем лентами.
За передним лонжероном мотоотсека находился масляный радиатор. Охлаждавший его воздух подводился через канал внутри отсека. На нижней поверхности мотоотсека располагался посадочный щиток.

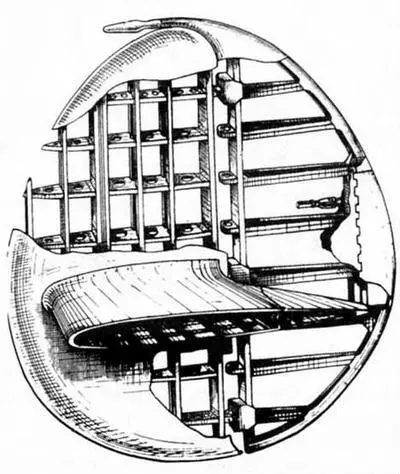

Килевая шайба (вид со стороны стабилизатора).

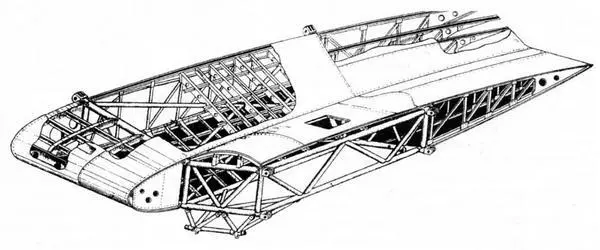

Мотоотсек крыла.
Хвостовое оперение самолета — двухкилевое. Свободнонесущее горизонтальное оперение имело поперечное V=7°. Рули высоты подвешивались к стабилизатору порознь, имели весовую компенсацию и триммеры.
На кили навешивались рули направления с весовой компенсацией. Правый руль поворота снабжался триммером.
Управление рулями, элеронами и щитками — жесткое, триммерами — тросовое, посадочными щитками — гидравлическое.
Штурвальная колонка летчика крепилась между 6-м и 7-м шпангоутами фюзеляжа. У штурмана также имелся пост управления самолетом с ручкой и педалями. Ручка управления штурмана подключалась жесткими тягами к рычагам штурвальной колонки летчика. Штурвалы управления триммерами руля поворота и элерона устанавливались справа от пилота. Триммер руля высоты отклонялся с помощью штурвала, размещенного на левом борту у приборной доски.

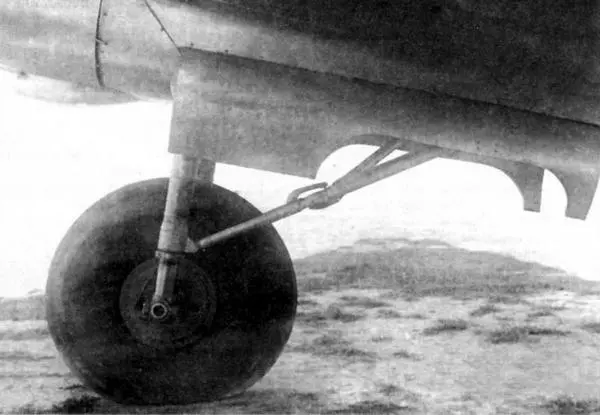

Основная опора шасси.

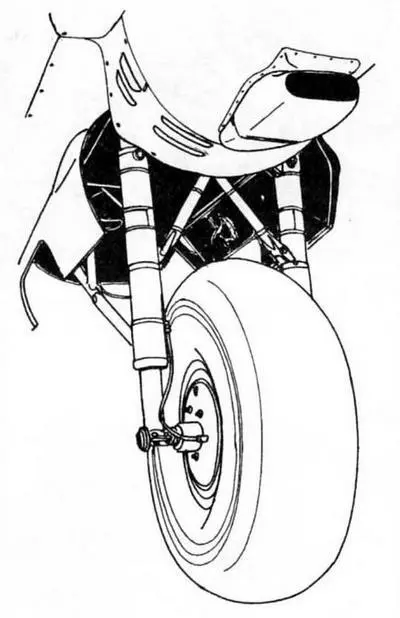

Основная опора шасси.

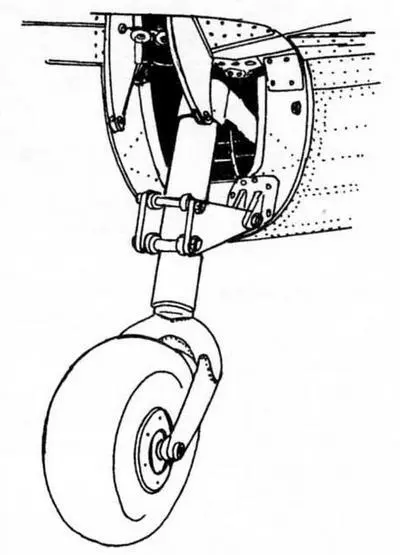

Костыльная опора.
Шасси — трехопорное, с хвостовым колесом. Основные опоры убирались назад в обтекатель мотогондолы, при этом колесо помещалось между лонжеронами мотоотсека и выступало наружу. После подъема шасси створки люка автоматически закрывались. Управление подъемом и выпуском шасси — гидравлическое, аварийный выпуск — механический. Стойки имели масляно-пневматические амортизаторы. Колеса основных опор — полубаллонные, размером 1100x400 мм, с двумя пневмогидравлическими тормозами. Сигнализация о положении шасси — электрическая. Костыль — ориентирующийся, с масляно-пневматической амортизацией; колесо — баллонного типа, размером 400x150 мм.
Костыльная установка убиралась назад в фюзеляжную нишу.
