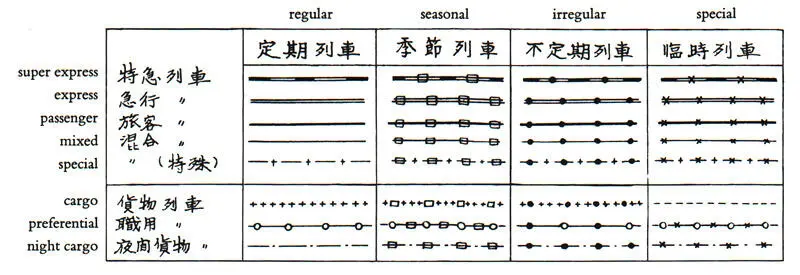

 Диагонали движения поездов также мультифункциональны, на них навешано 6 параметров, а именно: местонахождение поезда между городами, время этой позиции, направление движения, тип поезда, относительная скорость (её можно установить, сравнивая углы наклона диагонали) и сезонный тип работы. В таблице ниже линии движения организованы по типу поездов и сезонным особенностям курсирования.

Это расписание служило внутренним документом планирования для железной дороги на острове Ява; впоследствии оно попало к японцам во время подготовки вооруженного вторжения на остров в 1942 году. В правом верхнем углу стоит пометка “секретно”. Документ отображает детальное функционирование запутанной и беспорядочной железнодорожной системы и на более высоком уровне абстракции всей структуры и принципов железной дороги — микро- и макро-прочтение одновременно. Это очень похоже на превосходную карту, но многие измерения просто прорываются из прямой аналогии в общепринятую картографическую плоскость.

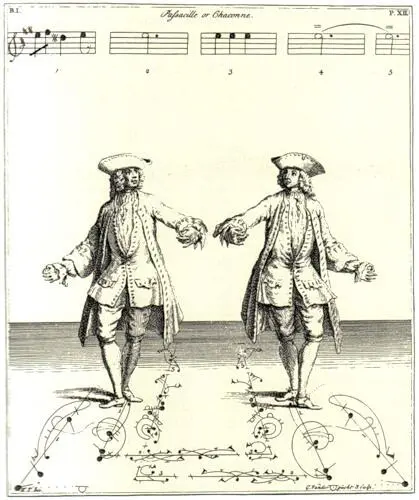

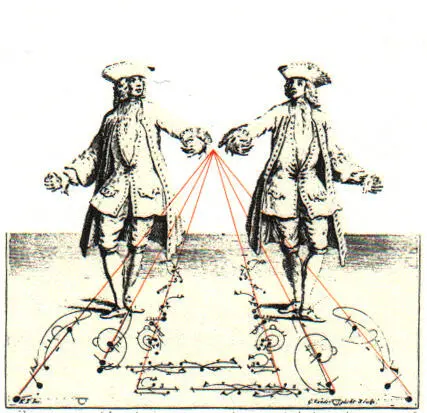

Подобно изображению маршрутов или солнечных пятен схема танца представлена в перспективе, но теперь это уже четырех-параметрическая задача, в которой участвует двумерная плоскость пола, закодированные танцевальные па и временная последовательность. (Па обозначены символами, потому что “любая сколько-нибудь серьезная система описания движений исключает использование слов как препятствия к общечеловеческой коммуникации, которой и является танец”). Размеченный план пола некоторым образом соотнесен с музыкой (там 2 измерения, время и тон) посредством чисел с вариацией шагов в зависимости от вариации звуков. Числа исполняют двойную функцию: обозначают последовательность шагов и привязку к музыке. Обратите внимание на расширенное описание танца для партнера справа тогда, когда он ведёт. Нередко избыточность двусторонней симметрии пожирает пространство, которое можно было бы использовать для принципиально иной информации. Но именно здесь, где танцевальные дорожки партнеров петляют и пересекаются, симметричное повторение необходимо. Зеркально разделенные партнеры визуально объединены посредством их почти соприкасающихся рук, симметричных поз, частичного совпадения траекторий движения и схождения в одной точке линий перспективы в композиции рисунка. Эта простая и в то же время искусная манера исполнения становится провозвестником современного способа описания движений.

Келлом Томлинсон “Искусство танца в текстах и картинках”, Лондон, 1735.

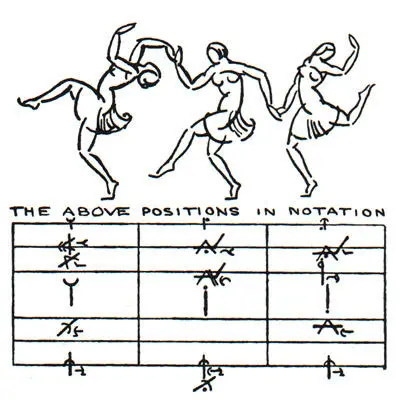

Маргарет Моррис “Описание движения”, Лондон, 1928.

Рисунки из газеты “Красный флаг”, Токио, 7 марта 1985. Обратите внимание на то, как обозначено изменение погоды в некоторых городах, например, в Саппоро, на картинке справа.

Этот прогноз погоды для 15 регионов Японии публикуется в ежедневной газете. На картинке ландшафт страны, вид с уровня моря. Серые линии постоянных температур 0° и -10° проходят прямо сквозь облака. Насколько проще воспринимается этот дизайн по сравнению с традиционными прогнозами погоды, показывающими карту сверху и полностью игнорирующими вертикаль. Само собой, этот способ работает только для стран, чьи географические границы имеют удлиненные формы.

Это четырехразовый ежедневный отчет о загрязнениях воздуха в Южной Калифорнии, где преобладают три типа источников загрязнения. Электростанции, нефтеперегонные заводы и автомобили выбрасывают нитрогеновые оксиды. Прибрежные нефтеперерабатывающие предприятия показывают самый высокий уровень выбросов после полуночи, автомобили и электростанции пыхтят днем. Утренний трафик генерирует угарный газ, с особенной его концентрацией в районе пяти основных магистралей в деловой части Лос Анджелеса. Реактивные углеводороды (нижний ряд) выбрасываются нефтеперерабатывающими предприятиями после полуночи, а потом их уровень поднимается в течение дня вместе с активностью дорожного движения. Двенадцать графиков временного загрязнения сопровождаются наблюдениями за смогом на пространственной сетке из 2400 квадратов (со стороной в 5 км).
