Тафти Эдвард - Представление информации

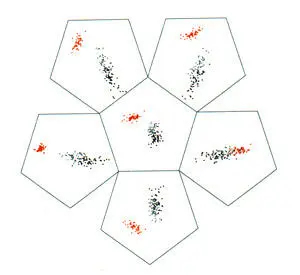

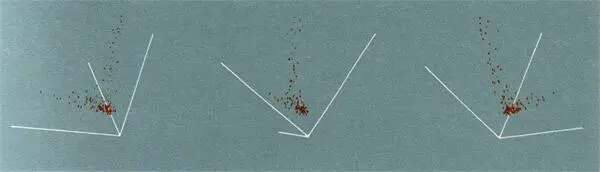

Рисунки из лекции Пола А. Тукей и Джона В. Тукей “Подготовка; Предустановленные последовательности видов”, Нью-Йорк, 1981.

Практически любой способ бегства от плоскости требует множества компромиссов: приобретая одно, жертвуем другим. Тематическая литература предлагает только частичные решения, полумеры, и ни традиционные, ни хитроумные дизайнерские ходы не в состоянии разрешить сложностей пространственного сжатия. Нашей речи, точно также как и бумаге, нередко недостает сиюминутной способности выражения, изображения сложностей пространства. Пауль Клее писал об этом:

Не так-то просто прийти к пониманию целого, если это целое состоит из частей, существующих в разных измерениях. Таким целым является не только сама природа, но и искусство, её трансформированное изображение.

Постигнуть такое целое самому непросто, что уж говорить о том, чтобы помочь в этом ближнему.

А все потому, что нам доступны только ступенчатые методы создания ясного трехмерного образа в пространстве, а также из-за наших попыток вербализовать изменчивые природные процессы.

Пауль Клее “О современном искусстве”, Лондон, 1948.

И проецирование в перспективу — это простое расширение плоскости, безошибочно воспроизводимое ежедневно в трехмерном пространстве. Однако, наше окружение гораздо сложней. Каковы же в таком случае основные стратегии расширения пространственных и информационных плоскостей? Какие техники эффективно документируют и визуализируют разнообразные миры? Почему одни способы представления лучше других?

Для начала, несколько замечательных примеров.

К простым методам представления трехмерных фигур относится, например, моделирование, как в издании Эвклидовых “Элементов” 1570 года, где обучать основам геометрии помогают небольшие бумажные модели фигур. Такие модели годятся для представления математических примитивов, однако, более сложные данные, например, статистические, требуют иного подхода.

Представление Вселенной было весьма эффектно реализовано с помощью модели планетарной системы (такой, какой её представляли в 1800 году) с планетами и вращающимися вокруг них спутниками. Однако, эта модель совершила смертный грех информационного дизайна — Гордое Прозрачное Представление. Основное внимание тут привлечено к внутреннему устройству механизма, а не к движению планет.

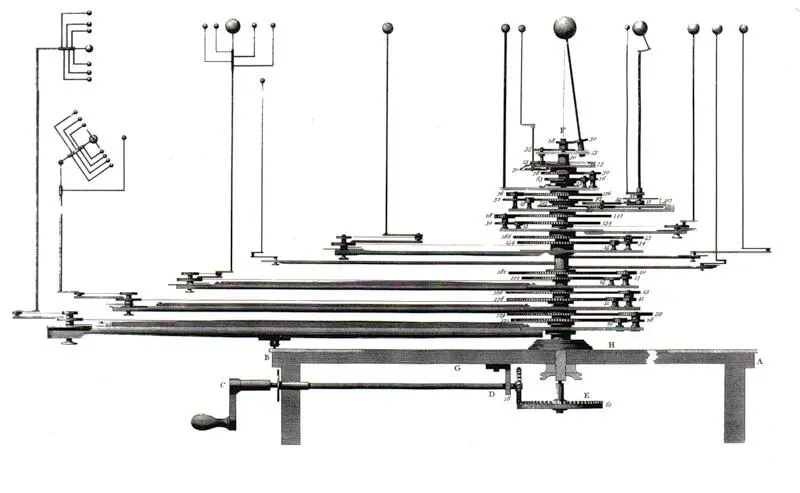

Уильям Пирсон “Планетарные машины”, Лондон, 1820.

Особенно интригуют стерео-иллюстрации, создающие реалистичный эффект трехмерного изображения с помощью двух картинок (по одной для каждого глаза), которые потом соединяются зрителем “в уме”. Этот метод хорош для представления некоторых пространств, ареалов, молекулярных структур, но для более абстрактной информации не годится. Далеко не всем под силу увидеть подобное изображение — приходится попыхтеть, да и получается далеко не всегда даже тем, кто уже насобачился, может понадобиться несколько минут, чтобы повтыкать на картинку, прежде чем действительно увидеть её. Последние разработки в области компьютерной визуализации, стерео-картинок, голограмм и т. д. тяготеют к аналитическому представлению, и, возможно случайно, лишены атрибутики актуальных на сегодняшний день методов.

Цветное парное стереоизображение Бонадуз, Швейцария, октябрь 1975. Фотографии сделаны камерой Wild Leitz. Масштаб 1:11 000.

Пятна на Солнце были детально изучены с помощью телескопа в начале 17 столетия, примерно через 200 лет после того, как их пытались наблюдать невооруженным глазом в Афинах, Китае, Японии и России. Европейцам было в принципе нелегко увидеть пятна на Солнце, потому что некогда Аристотель сказал, что небесные тела идеальны, безо всяких дефектов — чушь, которая в последствие стала официальной церковной доктриной в Средние века. В 1610–1612 годах Галилей со товарищи наблюдали солнечные пятна в телескоп, а потом отметили их на рисунках солнечных дисков.

Метод такой: надо направить телескоп на Солнце, будто вы собрались его наблюдать, и навестись на резкость. На расстоянии фута от линзы укрепляется лист бумаги, на него и будет проецироваться изображение Солнца со всеми пятнами. При отдалении бумаги от трубы телескопа изображение солнечного диска будет увеличиваться, а солнечные пятна будут становиться отчетливее. Таким образом их все, даже самые мелкие можно будет увидеть без вреда для зрения, тогда как через телескоп мелочь едва ли можно будет разглядеть, а вот повредить глаз — это точно.
