По сравнению с бабочкой Маундера плотность данных на современной диаграмме, дающей полную картину солнечной активности, увеличена десятикратно. Под порхающими крылышками бабочками представлена активность появления солнечных пятен. Применяющийся здесь метод параллельного представления увеличивает плотность информации, несмотря на то что показ вариаций демонстрирует сложную взаимосвязанную структуру (по мнению специалистов по статистике, безусловные распределения не так информативны, как условные). Изображение девяти циклов делает возможным сравнение вариаций как внутри каждого цикла, так и между циклами, а также демонстрирует очевидную на протяжении последних нескольких циклов предрасположенность к росту (но возможно, это просто из-за того, что качество наблюдений возросло).

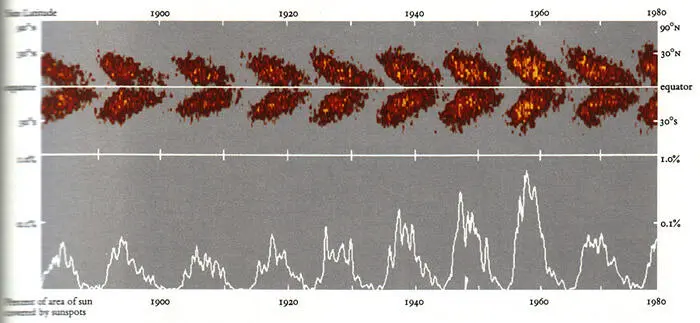

Диаграмма Маундера с 1880 по 1980 годы, с отметкой широты, обозначающей местоположение солнечного пятна. Цветовое кодирование используется для указания площади солнечного диска, занятой пятнами в каждой области (чем светлее, тем больше). Нижний график, суммируемый по всем широтам, показывает общую площадь поверхности солнечного диска, занятую пятнами в каждый момент на временной шкале. Эти диаграммы были выполнены Дэвидом Хэтауэй, Джорджем Маршаллом, Космический центр, Национальное управление по аэронавтике и освоению космического пространства.

Таким образом можно проследить эволюцию техник исследования и представления солнечных пятен на протяжении 380 лет: начиная с рисунков Галилея и заканчивая множественными изображениями, компрессией данных и наконец микро- и макро-визуализациями сравнения паттернов и деталей, выявления различий и усреднения. Именно такие дизайнерские стратегии просматриваются в работе тех, кто ежедневно имеет дело с большими массивами данных: они пытаются представить детализированную информацию, находясь в ограниченном двумерном пространстве, на плоскости. Эти дизайнерские стратегии хоть и не особенно ценятся, используются удивительно широко и иногда даже появляются совершенно независимо от содержания представляемой информации.

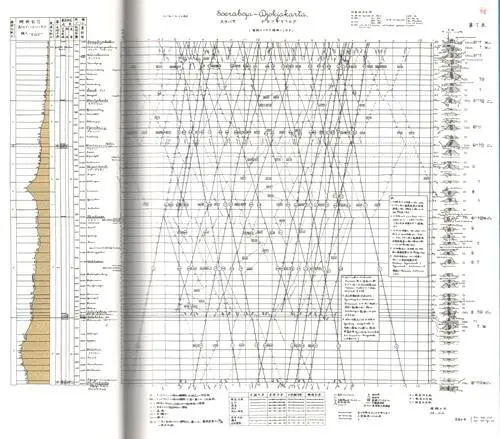

А вот восхитительно запутанное расписание движения поездов Сурабая — Джокякарта (ноябрь 1937 года). Расписание охватывает суточный период. Точка отсчета периодичски изменяется, законы перспективы ловко подкорректированы, к пространству и времени добавлена ещё дюжина параметров, и при этом предполагается, что по этому расписанию можно будет сориентироваться.

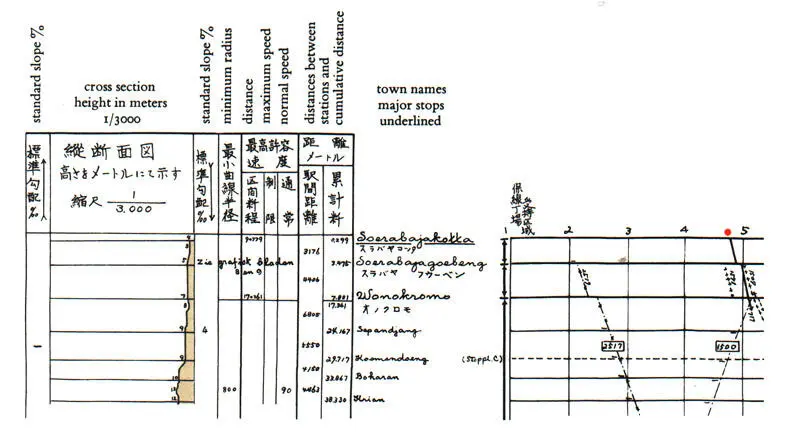

Временная шкала наверху; города, через которые проходят маршруты, расположены в левой колонке; поезда, следующие в противоположных направлениях показаны диагоналями из левого верхнего угла и левого нижнего угла соответственно. Первый поезд со станции Сурабая, отходит в 4:50 и останавливается в следующем пункте (отмечено красной точкой) уже через несколько минут и т. д. Крутыми линиями обозначены скорые поезда. Место встречи идущих друг на встречу другу поездов отмечено пересечением (Х). Разобраться в этом не так-то просто:

 Расписания превращают наш трехмерный мир в одномерную плоскость путем измерения длины пути. Горизонтальные линии сетки, отмечающие остановки в пути, расположены между собой примерно на тех же расстояниях, что и города-остановки на пути следования поезда (что касается диагоналей следования поездов, то предполагается, что поезда двигаются примерно с одной и той же скоростью на всей протяженности маршрута).

 Слева ещё один смысловой срез: горы и долины, через которые проходят маршруты. Направо от силуэта ландшафта колонки цифр — географические данные. Обратите внимание на многократное использование вертикали для представления как можно большего количества данных. В конце концов, на плоскости любая возможность размещения дополнительной информации должна быть за счастье.

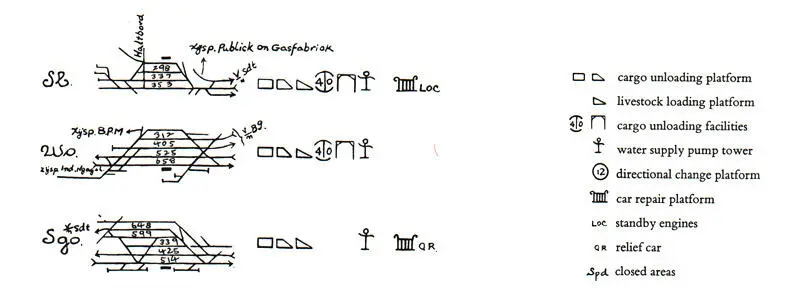

 Напротив каждой станции ещё информационный блок — список имеющихся там сервисов, обозначенных значками и символами:
