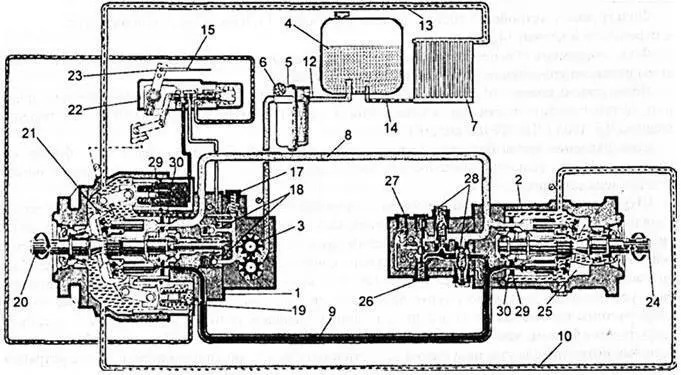

Рисунок 1.17 – Объемная гидропередача ГСТ-90 Л:

1 – гидронасос основной; 2 – гидромотор; 3 – насос подпитки; 4 – гидробак, 5 – фильтр тонкой очистки, 6 –вакуумметр; 7 – радиатор масляный; 8. 14 –1 гидролинии, 15 – трос управления, 17 – клапан предохранительный насоса подлюки; 18 – клапан обратныый, 19 – сервоцилиндр; 20 – вал насоса; 21 – люлька; 22 –гидрораспределитель; 23 – рычаг управления; 24 – вал гидромотора; 25 – шайба наклонная; 26 – золотник клапанной коробки, 27 – клапан переливной; 28 – клапаны высокого давления; 29 – дно приставное; 30 – распределитель

Вместе с блоком цилиндров вращается приставное дно 29, скользящее по распределителю 30. Во внутреннюю полость гидроагрегатов поступают утечки из сопряжения агрегатов, дренажные утечки отводятся из корпуса гидромотора 2, по гидролинии 10 в корпус насоса 1, а оттуда, по гидролиниям 13, 14 через радиатор 7 – в гидробак.

Для компенсации утечек и создания необходимого избыточного давления в гидролиниях 8 и 9 применен шестеренный гидронасос подпитки 3. Масло из гидробака 4 по гидролинии 12, через фильтр гонкой очистки 5 и гидролинии 11, поступает в насос подпитки 3 и нагнетается им в гидролинии 8 и 9. В гидросистему входят клапаны и распределительные устройства, встроенные непосредственно в насос и гидромотор. Регулировка и проверка их работы производится на специально оборудованных стендах в стационарных условиях.

Максимальное рабочее давление в гидролиниях высокого давления равно 35 МПа (350 кгс/см 2), а давление подпитки – 1,5 МПа (15 кгс/см 2).

Система электрооборудования комбайна однопроводная, постоянного тока, напряжением 12 В. Отрицательный полюс аккумуляторной батареи соединен с корпусом комбайна через выключатель «массы». Запуск двигателя комбайна осуществляется электростартером напряжением 24 В.

В систему электрооборудования входят: источники тока, устройства запуска, контрольно-измерительные приборы и датчики, приборы освещения и сигнализации, приборы управления электрогидравлическими распределителями, коммутационная аппаратура, жгуты и провода.

В блоке аккумуляторных батарей установлены две аккумуляторные батареи 6СТ-182ЭМ. Первая аккумуляторная батарея предназначена для питания током электропотребителей при неработающем двигателе. Соединенные последовательно две аккумуляторные батареи служат для питания стартера 24 В при запуске двигателя. Отрицательный полюс аккумуляторной батареи соединен с корпусом комбайна через выключатель «массы», который установлен рядом с блоком аккумуляторных батарей. Управление выключателем «массы» – дистанционное, кнопкой «масса» на пульте управления. При работающем двигателе реле К 2 пульта управления блокирует отключение «массы».

При номинальных оборотах двигателя генератор мощностью 1000 Вт и напряжением 14 В осуществляет питание потребителей и подзарядку аккумуляторной батареи 12В, для подзарядки дополнительной аккумуляторной батареи установлен преобразователь напряжения 12/24 В.

Двигатель запускается электростартером с напряжением 24 В. Запуск стартера осуществляется с пульта управления замком зажигания, который имеет три положения:

«I» – цепи отключены;

«II» – цепи включены;

«III» – цепи включены, подано напряжение на стартер.

При установке выключателя в положение «II» получает питание реле К 5 в пульте управления и своими контактами замыкает «массу» обмотки реле стартера в блоке аккумуляторных батарей. Реле стартера своими контактами включает втягивающую катушку стартера. Запуск двигателя при включенной передаче блокирует выключатель блокировки запуска, установленный в коробке переключения диапазонов. Повторное включение стартера после запуска двигателя блокирует реле К 3 в пульте управления.

Для контроля режимов работы зерноуборочного комбайна в кабине установлена панель приборная (рисунок 1.18).

Управление системами зерноуборочного комбайна осуществляется с помощью электрогидравлики.

Управление системами зерноуборочного комбайна осуществляется:

– многофункциональной рукояткой ГСТ на пульте управления;

– с пульта управления обратной прокрутки под площадкой оператора;

– с пульта управления в кабине комбайна.

На многофункциональной рукоятке ГСТ расположены органы управления:
