При повороте вала вправо, при неработающем насосе, масло из системы рулевого управления по сливной магистрали через обратный клапан, напорную магистраль поступает в насос-дозатор, а затем поступает по каналу в полость золотника и в штоковую полость гидроцилиндра.

Масло в объемную гидросистему рулевого управления поступает из бака основной гидросистемы общего для обеих систем.

Бак масляный с подставкой 8 (рисунок 1.16) установлен на площадке за капотом моторной установки с правой стороны комбайна. Бак масляный состоит из двух секций 1 и 2, соединенных между собой болтами. Секция 1 служит для заправки масла основной гидросистемы и объёмной гидросистемы рулевого управления, секция 2 – для заливки масла привода ходовой части.

Масляный бак обеспечивает охлаждение рабочей жидкости, её очистку и температурную компенсацию изменения объёма.

Секция 1 состоит из корпуса, внутри которого установлено фильтрующее устройство, маслоуказателя 3. всасывающих патрубков 16, 17, сливного патрубка 15, накопителя с разъёмной полумуфтой 7 и сапуна 4.

Фильтрующее устройство состоит из фильтростакана 13, в котором установлен фильтроэлемент 12 и перепускной клапан 14, магнита 9.

Фильтроэлемент обеспечивает фильтрацию масла основной гидросистемы и объёмной гидросистемы рулевого управления. Тонкость фильтрации 25 мкм.

Перепускной клапан 14 служит для предохранения фильтроэлемента от разрушения при засорении, путём перелива части масла в бак, минуя фильтроэлемент. Величина открытия перепускного клапана 0,2+0,05 МПа (2+ 0,5 кгс/см 2).

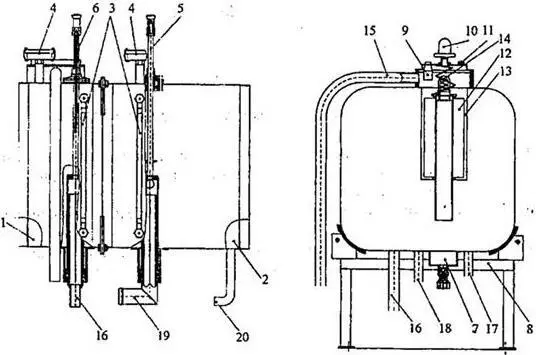

Рисунок 1.16 – Гидробак основной гидросистемы и гидропривода ходовой части:

1 – секция основной гидросистемы и гидросистемы рулевого управления; 2 – секция гидросистемы ходовой части; 3 – указатель уровня масла, 4 – сапун; 5 – шток; 6 – визир; 7 – накопитель с разъёмной полумуфтой; 8 – подставка бака; 9; – магнит; 10 – датчик давления; 11 – штуцер заправочный; 12 – фильтроэлемент; 13 – фильтростакан; 14 – перепускной клапан; 15 – сливной патрубок; 16 – всасывающий патрубок основной гидросистемы; 17 – всасывающий патрубок гидросистемы рулевого управления; 18 – подпиточный патрубок гидросистемы рулевого управления; 19 – всасывающий патрубок гидросистемы ГСТ; 20 – дренажньй патрубок системы ГСТ

Если давление масла больше или равно давлению настройки этого клапана, то фильтроэлемент подлежит замене, величину давления показывает датчик давления 10, в случае его отсутствия на баке установлена заглушка.

Штуцер 11 служит для заливки масла в гидробак с помощью нагнетателя. Магнит 9 служит для улавливания мелких металлических примесей. Сапун 4 обеспечивает сообщение внутренней полости гидробака с атмосферой и служит для очистки воздуха, поступающего в бак, от механических примесей. Маслоуказатель 3 служит для визуального контроля уровня рабочей жидкости в баке. Количество масла в баке должно быть между верхней и нижней отметками на корпусе бака. В нижней части бака установлены разные по высоте всасывающие патрубки. Всасывающий патрубок 16 основной гидросистемы перемещается по высоте с помощью штока 5, снабженного визиром 6, и устанавливаются таким образом, чтобы визир 6 совпадал с уровнем масла в гидробаке, что обеспечивает минимальные потери масла при нарушении герметичности основной гидросистемы.

Мост ведущих колес комбайнов «Енисей КЗС-950» оснащен объемной гидропередачей, которая состоит из гидронасоса 1 (рисунок 1.17), переменной подачи, реверсивного (со встроенным в него насосом подпитки 3), гидромотора 2 постоянного рабочею объема, гидробака 4, фильтра тонкой очистки 5 с вакуумметром 6 для контроля степени засоренности фильтра и масляного радиатора 7.

Гидроагрегаты связны между собой гидролиниями высокою давления 8, 9, дренажными гидролиниями 10, 13, 14 и всасывающими гидролиниями 11,12.

Гидропередача выполнена по закрытой схеме, масло циркулирует по гидролиниям высокого давления 8 и 9. Изменение подачи насоса (изменение скорости движения машины) осуществляется гидромеханическим устройством, связанным посредством троса 15 с ручкой управления, расположенной в кабине.

На шлицы вала 20 насажен блок цилиндров, в отверстиях которою перемещаются плунжеры. Каждый плунжер сферическим шарниром соединен с пятой, которая опирается на опору, расположенную в люльке, Люлька может менять угол наклона под действием сервоцилиндра 19.
