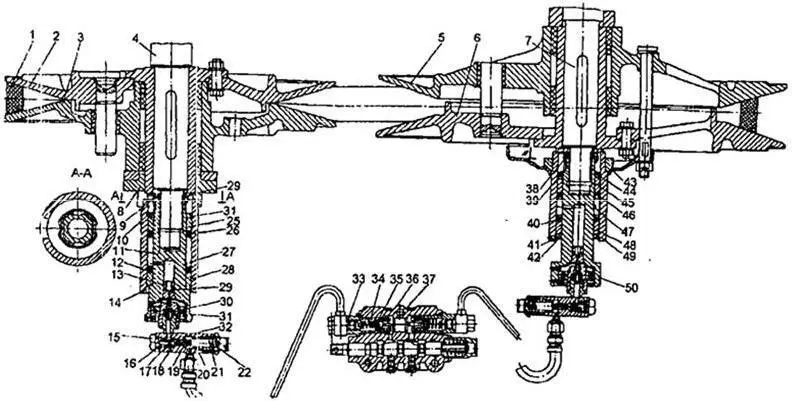

Рисунок 1.6 – Гидрофицированный вариатор барабана:

1 – ремень; 2 – диск малый неподвижный; 3 – диск малый подвижный; 4 – вал барабана; 5 – диск большой подвижный; 6 – диск большой неподвижный; 7 – вал главного контрпривода; 8, 13, 25,28,45,48 – втулки; 9, 24, 38 – шайбы замковые; 10,41,44 – кольца стопорные; 11, 19, 50 – штоки; 12, 26, 31, 40, 46 – манжеты; 14, 49 – гильзы; 15 – пробка; 16, 20,29, 30,32, 33,35,36 – кольца уплотнительные; 17,22 – пружины; 18,23,39, 42 – шайбы; 21 – винт; 27, 47 – кольца; 34 – клапан запорный; 37 – шток; 43 – тарелка; 51 – поршень; 52 – болт

Механизм регулировки обеспечивает изменение частоты вращения барабана в пределах от 800 до 1250 мин - 1. Для увеличения диапазона регулировки необходимо шкивы барабана и главного контрпривода поменять местами. После перестановки шкивов барабана и главного контрпривода частота вращения барабана будет изменяться в пределах от 500 до 800 мин - 1.

На рисунке 1.7 показан механизм регулировки зазоров в молотильном аппарате. Механизм регулировки подбарабанья однобарабанной модификации унифицирован с механизмом регулировки первого подбарабанья двухбарабанной модификации.

Регулировка зазоров осуществляется с площадки водителя перемещением рычагов.

Заводская регулировка предусматривает установку подбарабаний на однобарабанном комбайне с исходными зазорами на входе, – 18 мм, на выходе – 3 мм, а на двухбарабанном с исходными зазорами в первом молотильном аппарате: на входе – 20 мм, на выходе – 7 мм; во втором: на входе – 18 мм, на выходе – 6 мм.

Механизм реверса барабанов устанавливается на валу первого барабана с правой стороны. Предназначен для устранения забивания рабочих органов молотилки, состоит из храповика 4 (рисунок 1.8), соединенного с валом первого барабана призматической шпонкой 5, корпуса рычага 1, установленного на валу на двух шариковых подшипниках 3 и закрепленного гайкой 2, двух фиксаторов 10 и 11, один из которых расположен в рычаге 1, а второй – на правом подкосе молотилки 7. Приводится в действие механизм при помощи гидроцилиндра 12, опирающегося на правый подкос молотилки 7. Управляется гидроцилиндр из кабины водителя или дублирующей рукояткой, расположенной под площадкой водителя. При нормальном положении фиксаторы 10 и 11 отведены от храповика.

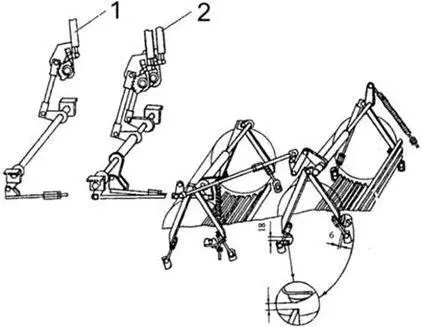

Рисунок 1.7 – Механизм регулировки зазоров первого и второго подбарабаний:

1 – механизм регулировки зазоров подбарабанья однобарабанного комбайна; 2 – механизм регулировки зазоров подбарабаний двухбарабанного комбайна

Для включения механизма в работу фиксаторы необходимо ввести в зацепление с храповиком 4.

В наиболее сложных условиях уборки возможны случаи, при которых недостаточно усилия гидроцилиндра механизма обратной прокрутки для устранения забоя барабана хлебной массой. В этом случае необходимо убедиться, полностью ли опущены оба подбарабанья, дать двигателю полные обороты и переведя рукояткой управления гидроцилиндр из одного крайнего положения в другое, постепенно повернуть барабан; если стронуть барабан не удастся, необходимо одновременно с действием механизма приложить дополнительное усилие монтировки к остову барабана. После того как барабан стронулся с места, прокручивание производить только с помощью гидроцилиндра. Во избежание поломок деталей механизма реверса включение молотилки при опущенных фиксаторах недопустимо.

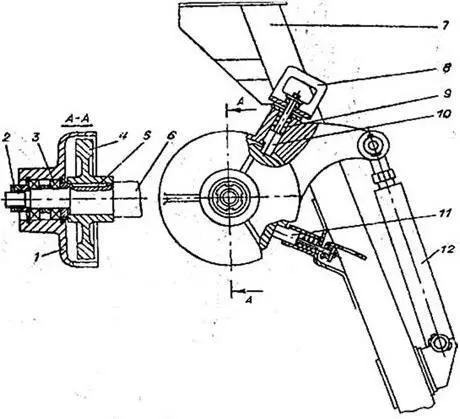

Рисунок 1.8 – Механизм реверса барабана:

1 – рычаг; 2 – гайка; 3 – подшипник; 4 – храповик; 5 – шпонка; 6 – вал барабана; 7 – подкос молотилки; 8 – рукоятка; 9 – пружина; 10, 11 – фиксаторы; 12 – гидроцилиндр

Очистка предназначена для отделения зерна от половы и вывода незерновой части из молотилки. Очистка состоит из грохота, нижнего решетного стана, вентилятора, подвесок передних, рычагов очистки, колебательного вала с шатунами, подвесок задних и вариатора вентилятора.

Грохот (рисунок 1.9) состоит из стрясной доски 1, верхнего решетного стана 2 и верхнего решета 3. В передней части грохот закреплен на передних подвесках 4, в средней части установлен на верхних головках рычагов 5, а в задней части – на подвесках 6. Грохот совершает возвратно–поступательные движения под воздействием шатунов 7, приводимых в действие при помощи колебательного вала 8.
