Секция гидрораспределители с электрогидравлическим управлением с гидрозамком двухстороннего действия показана на рисунке 1.10.

В корпусе 12 распределителя имеются запорные клапаны 2, электромагниты 1, каналы и золотник 10. Золотник имеет кольцевые проточки, пояски, радиальные и осевые сверления, в которых размещены седла 8 клапанов, центральная втулка 11 и кольца. В нейтральное положение золотник устанавливается пружинами 9.

При выключенных электромагнитах полости Р (подвод), А и Г соединены с полостью нагнетания (в нейтральном положении золотника 10 – давление разгрузки); полости Б и В соединены со сливом.

При включении клавиши на пульте управления замыкается цепь правого электромагнита 1 якорь 3 втягивается вовнутрь, разгрузка гидрораспределителя прекращается и в полостях Р, А и Г создается рабочее давление. Потоком рабочей жидкости игла 7 перемещается до упора в торец якоря, полость А соединяется со сливом. Из–за разности давлений в полостях А и Г золотник перемещается в крайнее правое положение. Полость Р соединяется с полостью Б, а полость В остается соединенной со сливом. Под давлением рабочей жидкости открывается клапан 3 и масло поступает в нагнетательную полость цилиндра. Одновременно поршень 4, перемещаясь влево под действием давления, механически открывает клапан 3 противоположного запорного клапана и рабочая жидкость со сливной полости цилиндра поступает на слив.

При выключении электромагнита золотник под действием пружины 9 возвращается в нейтральное положение.

Аналогично происходит работа секции при включении левого электромагнита.

Рисунок 1.10 – Секция гидрораспределителя с электрогидравлическим управлением:

1 – электромагнит; 2 – запорный клапан; 3 – клапан; 4 – поршень; 5 – пружина; 6 – якорь электромагнита; 7 – игла; 8 – седло; 9 – пружина; 10 – золотник; 11 – втулка; 12 – корпус; А, Б, В, Г, Р – полости

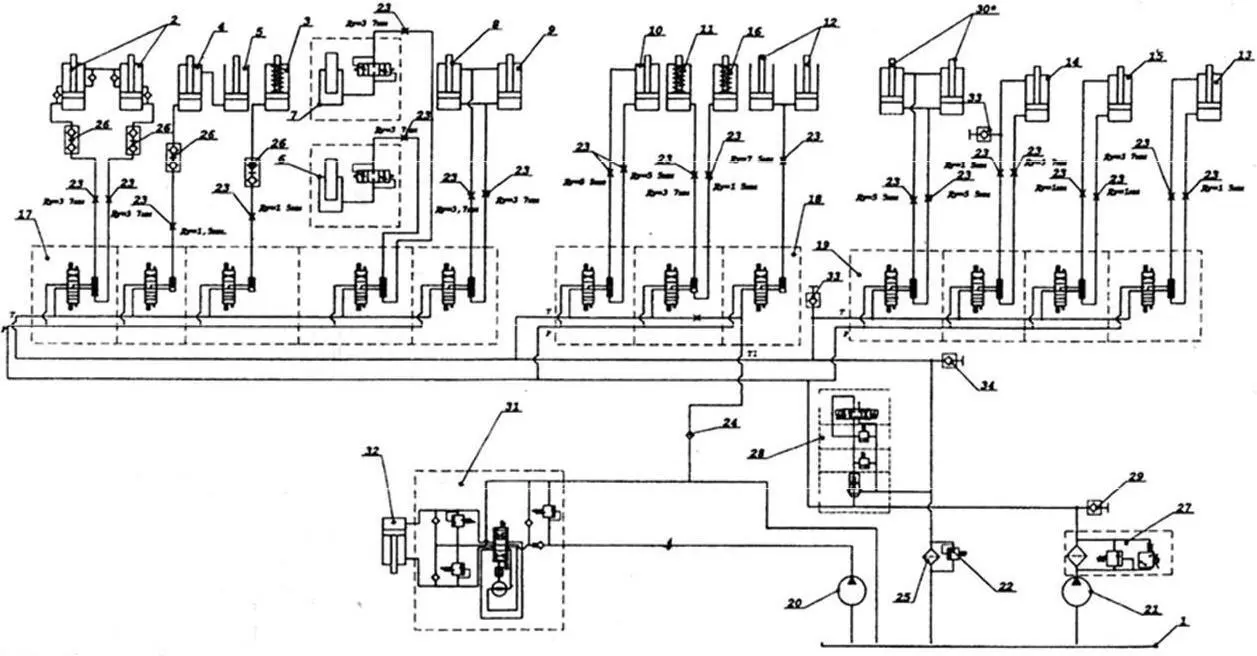

Рисунок 1.11 – Схема гидравлическая принципиальная:

1 – гидравлический бак; 2 – гидроциливдры выноса мотовила; 3 – гидроцилиндр вариатора мотовила; 4 – гидроцилиндр подъема мотовила; 5 – гидроцилиндр подъема мотовила; 6 – гидроцилиндр вариатора барабана; 7 – гидроцилиндр вариатора барабана; 8 – гидроцилиндр откидного шнека; 9 – гидроцилиндр откидного шнека; 10 – гидроцилиндр обратной прокрутки барабана; 11 – гидроцилиндр отключения жатки; 12 – гидроцилиндры подъема жатки; 13 – гидроцилиндр открытия заслонок бункера; 14 – гидроцилиндр включения молотильного аппарата; 15 – гидронилиндр включения выгрузного шнека; 16 – гидроцилиндр привода механизма очистки сеток воздухозаборника; 17, 18, 19 – рапределитель; 20 – насос НШ-10; 21 – насос; 22 – клапан; 23 – дроссель; 24 – клапан обратный; 25 – элемент фильтрующий; 26 –муфта быстроразъемная;27 – фильтр напорный; 28 – блок разгрузочно–предохранительный; 29 – муфта быстроразъемная; 30 – гидроцилиндры открытия копнителя; 31 – агрегат рулевой;32 – гидроцилиндр поворота колес; 33,34 – муфта быстроразъемная

Блок разгрузочно-предохранительный предназначен для разгрузки насоса и ограничения максимального давления в гидросистеме до величины, соответствующей значению настройки клапанов, в соответствии со своей гидравлической схемой.

Принципиальная схема блока приведена на рисунке 1.12.

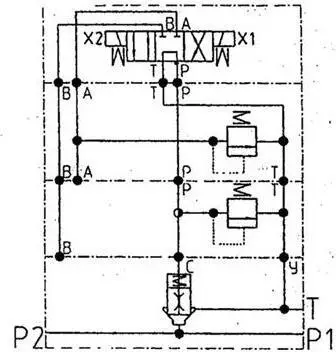

Рисунок 1.12 – Схема принципиальная предохранительно-разгрузочного блока

Блок состоит из корпуса 1 (рисунок 1.13), в котором установлен основной клапан Ду15 мм, состоящий из гильзы 26, клапана 25, пружины. В клапане 25 установлен дроссель 27. Внутри корпуса 1 выполнены каналы для подвода и отвода рабочей жидкости. На корпусе 1 установлены управляющие предохранительные клапаны 18, 20 и гидрораспределитель 15, которые крепятся к корпусу 1 при помощи шпилек.

Рабочая жидкость от насоса подводится к каналу Р (основной поток), при этом часть рабочей жидкости (управляющий поток) через дроссель 27 поступает в заклапанную полость основного клапана и через каналы в корпусах управляющих клапанов 18 и 20 (в том числе и через напорную полость управляющего клапана 20) поступает в полость Р гидрораспределителя 15.
