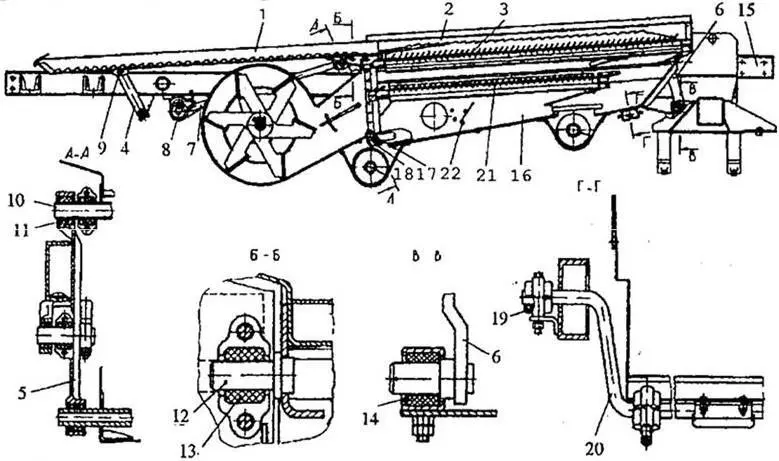

Рисунок 1.9 – Ветрорешетная очистка:

1 – доска стрясная; 2 – верхний решетный стан; 3 – верхнее решето; 4 – подвеска передняя; 5 – рычаг двуплечий; 6 – подвеска задняя; 7 – шатун; 8 – вал колебательный; 9, 10, 17 – оси трубчатые; 11, 13, 14, 18, 19 – втулки резиновые; 12 – ось; 15 – рама молотилки; 16 – нижний решетный стан; 20 – подвеска; 21 – решето нижнее; 22 – распределитель

Нижний решетный стан 16 в передней части через трубчатую ось 17 и резиновые втулки 18 соединен с нижними головками двуплечих рычагов 5, а в задней части через резиновые втулки 19 и подвески 20 соединен с рамой молотилки 15.

Решета верхнее 3 и нижнее 21 жалюзийные регулируемые. Величина открытия жалюзи решет регулируются рычажными механизмами, смонтированными на задних планках рам решет.

Вентилятор очистки предназначен для создания воздушного потока в процессе окончательной очистки зерна и состоит из шестилопастного крылача, установленного в кожухе.

Соломотряс(см. Дон-1500Б).

Состоит из четырех клавишей, установленных с помощью подшипников скольжения на двух коленчатых валах. Клавиши однобарабанного комбайна отличаются от клавишей двухбарабанного длиной, на один каскад, за счет приставки, которая крепится в передней части клавиши двухбарабанного комбайна. Подшипники соломотряса состоят из двух алюминиевых полукорпусов, в каждом из которых установлено по два металлокерамических вкладыша. Между полукорпусами устанавливаются регулировочные прокладки.

Для устранения перекоса клавишей при сборке между верхним полукорпусом и кронштейнами клавиши со стороны, в которую наклонена клавиша, устанавливаются прокладки.

Привод соломотряса осуществляется от заднего контрприводного вала с помощью перекрестной ременной передачи с правой стороны комбайна.

Над первым каскадом клавишей подвешен фартук, исключающий выброс зерна отбойным битером, барабаном за пределы первого каскада.

Гидравлическая система состоит из двух независимых систем: основной и гидросистемы рулевого управления. Принципиальная схема гидросистемы комбайна приведена на рисунке 1.11.

Основная гидросистема предназначена для подъема жатки и мотовила, изменения частоты вращения мотовила, первого и второго молотильных барабанов, включения выгрузного шнека бункера, перевода выгрузного шнека в рабочее и транспортное положение, отключения привода жатвенной части, очистки воздухозаборника, регулировки заслонок выгрузного шнека бункера, для обратной прокрутки барабанов молотилки, включения муфты сцепления молотилки, открытия и закрытия копнителя. В гидросистеме предусмотрена возможность горизонтального выноса мотовила.

Основная гидросистема включает шестеренный насос 21 (рисунок 1.11), напорный фильтр 27, блок предохранительно-разгрузочный 28, плунжерные и поршневые гидроцилиндры 2-26, гидрораспределители 17, 18, 19.

Фильтр напорный 27 обеспечивает в процессе эксплуатации необходимую чистоту масла.

Для управления всеми потребителями основной гидросистемы применены три многосекцонных распределителя 17, 18, 19 с параллельной схемой подключения золотников (трехсекционный, четырехсекционный, пятисекционный), подключенных параллельно в напорную линию насоса.

Для управления подъемом и опусканием жатки и мотовила, изменения частоты вращения мотовила применяется секция с одним запорным клапаном.

Четырехсекционный распределитель 19, установленный на бункере, предназначен для управления: открытием заслонок бункера, включением выгрузного шнека, включением молотильного аппарата, закрытием копнителя, для комбайна с измельчителем применяется трехсекционный распределитель. Для двухбарабанного комбайна с копнителем применяется пятисекционный распределитель.

Трехсекционый распределитель 18, расположенный справа под площадкой водителя предназначен для управления: подъемом – опусканием, отключением жатки, очисткой сеток воздухозаборника, обратной прокруткой барабана.

Пятисекционный распределитель 17, расположенный слева под площадкой водителя предназначен для управления гидровыносом мотовила, подъемом мотовила, вариатором I барабана, переводом откидного шнека.

В конструкции гидросистемы предусмотрена возможность присоединения манометра для контроля давления с помощью быстроразъемной муфты 29.
