Платформа-подборщик навешивается на наклонную камеру комбайна вместо обычной платформы жатки с режущим аппаратом. Микрорельеф поля копирует подборщик. Платформа соединена с наклонной камерой жестко, без копирования. Процесс подбора происходит ниже следующим образом. Комбайн движется вдоль валка так, чтобы валок располагался между опорными колесами 8 посередине ширины подборщика. Подбирающие пальцы подборщика 7 поднимают валок, прочесывают стерню, подают хлебную массу к шнеку 4. Сбросив массу, подбирающие пальцы входят в скользящий контакт с кромкой стеблесъемника и освобождаются от оставшихся на них стеблей. Нормализатор поджимает хлебную массу к транспортеру, препятствуя раздуванию ее ветром, и направляет под шнек 4 платформы. Затем хлебная масса шнеком подается на битер 6 проставки и далее транспортером наклонной камеры – в молотилку.

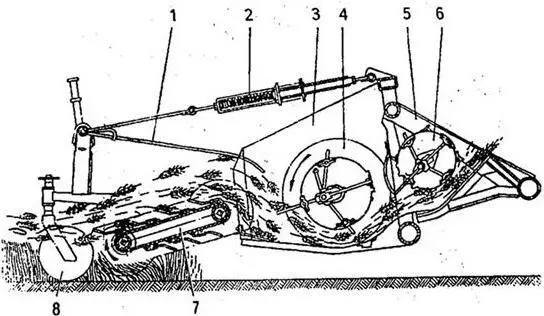

Рисунок 1.3 – Платформа-подборщик (разрез):

1 – нормализатор; 2 – устройство уравновешивающее; 3 – платформа; 4 – шнек; 5 – проставка; 6 – битер проставки; 7 – подборщик; 8 – колесо опорное

Платформа по устройству и работе аналогична жатке (см. описание жатки). Отличие корпуса платформы от жатки заключается в отсутствии мотовила, режущего аппарата и уравновешивающего механизма.

Проставка 5 по устройству и назначению аналогична проставке жатки и отличается от нее лишь тем, что она жестко закреплена на платформе.

Молотилка комбайна состоит из корпуса, молотильно-сепарирующего устройства, соломотряса, ветрорешетной очистки, домолачивающего устройства, транспортирующих органов и приводов.

В зависимости от модификации комбайна молотилка может быть однобарабанной (рисунок 1.4) или двухбарабанной (рисунок 1.5).

Корпус мототилки состоит из рамы, панелей и крыши. Для обслуживания, а также монтажа и демонтажа рабочих органов в корпусе молотилки имеется ряд люков. Передняя часть корпуса образует приемную камеру, в нижней части которой расположен улавливатель посторонних предметов (камнеуловитель) 14.

Молотильно-сепарирующее устройство:

Молотильно-сепарирующее устройство однобарабанного комбайна включает приемный битер I (рисунок 1.4), молотильный барабан 2, подбарабанье 3, сепарирующую решетку 4, отбойный битер 5.

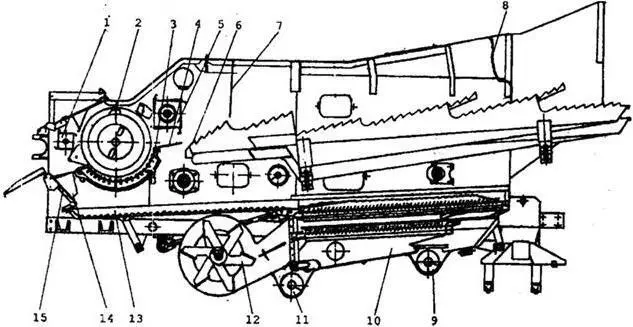

Рисунок 1.4 – Молотилка однобарабанного комбайна:

1 – битер приемный; 2 – барабан; 3 – подбарабанье; 4 – надставка подбарабанья с решеткой; 5 – битер отбойный; 6 – соломотряс; 7 – фартук; 8 – фартук – ворошилка; 9 – шнек колосовой; 10 – стан решетный; 11 – шнек зерновой; 12 – вентилятор; 13 – грохот; 14 – камнеуловитель; 15 – люк

Молотильно-сепарирующее устройство двухбарабанного комбайна включает приемный битер 1 (рисунок 1.5), первый: молотильный барабан: 2, подбарабанье первого барабана 3, сепарирующую решетку промежуточного битера 5, промежуточный битр 4; второй молотильный барабан 6; отбойный битер 7 и подбарабанье второго барабана 8.

Приемный битер 1 (рисуноки 1.4, 1.5) четырехлопастной устанавливается в молотилку через люк в левой панели корпуса молотилки и крепится посредством, корпусов шарикоподшипников. Приводится приемный битер цепной передачей с верхнего вала наклонной камеры.

Молотильные барабаны 2 (рисунок 1.4) и 6 (рисунок 1.5) бильные бичи рифленые закреплены на подбичниках остова барабана поочередно левого и правого направления рифов. Барабаны монтируются в корпусе молотилки через люк в правой панели молотилки и устанавливаются на двух самоустанавливающихся шарикоподшипниках.

Привод барабанов осуществляется от главного котрпривода через клиноременные вариаторы (рисунок 1.5).

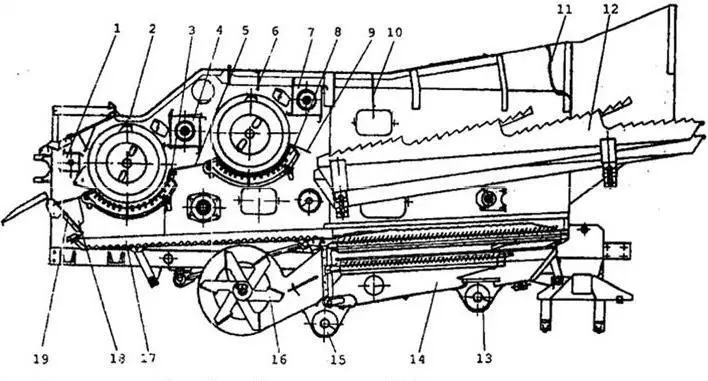

Рисунок 1.5 – Молотилка двухбарабанного комбайна:

1 – битер приемный; 2 – барабан первый; 3 – подбарабанье первого барабана; 4 – битер промежуточный; 5 – решетка сепарирующая; 6 – барабан второй; 7 – битер отбойный; 8 – подбарабанье второго барабана; 9 – решетка направляющая; 10 – фартук; 11 – фартук-ворошилка; 12 – соломотряс; 13 –шнек колосовой; 14 – стан решетный; 15 – шнек зерновой; 16 – вентилятор; 17 – грохот; 18 – камнеуловитель; 19 – люк

Управление вариаторами (изменение частоты вращения барабанов) осуществляется с рабочего места комбайнера гидроцилиндром. Механизм регулировки включает шкив главного контрпривода, состоящий из неподвижного диска 6 (рисунок 1.6) и подвижного диска 5; шкив барабана, состоящий из неподвижного диска 2 и подвижного диска 3; гидроцилиндр главного контрпривода, гидроцилиндр барабана.
