На верхнем решете под воздействием воздушного потока вентилятора 17 и колебаний грохота ворох разделяется на три части: зерно, легкие примеси и недомолоченные колосья.

Зерно, выделенное на верхнем решете, попадает на нижнее решето 21. Недомолоченные колосья, которые не просыпались на передней части верхнего решета, в конце верхнего решета попадают в колосовой шнек 22 и далее колосовым элеватором 26 подаются в домолачивающее устройство 27 на повторный обмолот. Из домолачивающего устройства хлебная масса распределительным шнеком 18 подается на стрясную доску. Незерновой ворох, под действием воздушного потока вентилятора и колебаний грохота, выносится из молотилки.

Зерно, прошедшее через нижнее решето очистки, по днищу решетного стана поступает в зерновой шнек 19, а затем элеватором 30 и загрузочным шнеком 31 подается в бункер 32.

Технологический процесс двухбарабанного комбайна отличается тем, что хлебная масса приемным битером подается в первый молотильный аппарат, как правило, отрегулированный на мягкие режимы, где замолачивается и сепарируется наиболее спелое, крупное и легкообмолачиваемое зерно. Из первого молотильного аппарата хлебная масса попадает в промежуточную зону сепарации.

В промежуточной зоне под воздействием лопастей промежуточного битера 16 через сепарирующую решетку выделяется свободное зерно, а хлебная масса направляется во второй молотильный аппарат.

Второй молотильный аппарат, отрегулированный на более жесткие режимы, производит окончательный вымолот зерна из хлебной массы и выделение значительной части оставшегося зерна через подбарабанье. Соломистый ворох с незначительным количеством зерна отбойным битером второго барабана направляется на соломотряс. Дальнейшее протекание технологического процесса остается таким же как и у однобарабанного комбайна.

Технологический процесс раздельного комбайнирования отличается от описанного лишь тем, что скошенная в валки хлебная масса с помощью навешенного на жатку подборщика подбирается и подается к шнеку жатки.

Солома, сошедшая с соломотряса и полова с ветрорешетной очистки в зависимости от технологии уборки могут собираться в копнитель, укладываться в валок, измельчаться измельчителем и разбрасываться по полю.

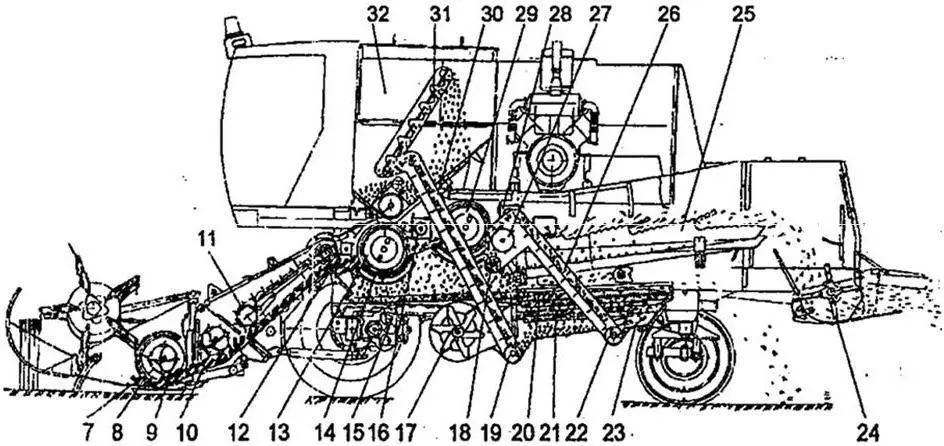

Рисунок 1.1 – Схема технологического процесса:

1 – хлебная масса; 2 – недомолоченные колосья; 3 – зерно; 4 – солома; 5 – полова; 6 – мотовило; 7 – режущий аппарат; 8 – шнек; 9 – пальчиковый механизм; 10 – битер проставки; 11 – транспортер наклонной камеры; 12 – приемный битер; 13 – первый молотильный барабан; 14 – подбарабанье; 15 – стрясная доска; 16 – промежуточный битер (для однобарабанной модели отбойный битер); 17 – вентилятор; 18 – распределительный шнек; 19 – зерновой шнек; 20 – верхнее решето; 21 – нижнее решето; 22 – колосовой шнек; 23 – решетный стан; 24 – измельчитель-разбрасыватель; 25 – соломотряс; 26 – колосовой элеватор; 27 – домолачивающее устройство; 28 – отбойный битер; 29 – второй молотильный барабан; 30 – зерновой элеватор; 31 – загрузочный шнек; 32 – бункер

Предназначена для скашивания и подачи хлебной массы в молотилку и состоит из жатки А (рисунок 2), проставки В и наклонной камеры С, которая фланцами верхнего вала соединяется с молотилкой комбайна и опирается на балку ведущего моста через два гидроцилиндра. Привод рабочих органов жатвенной части осуществляется клиноременной передачей от шкива главного контрпривода на шкив 8 верхнего вала наклонной камеры.

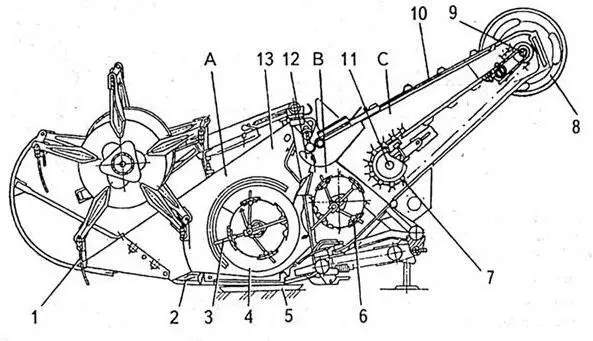

Рисунок 1.2 – Жатвенная часть (разрез):

А – жатка; В – проставка; С – наклонная камера; 1 – мотовило; 2 – режущий аппарат; 3 – пальчиковый механизм шнека; 4 – шнек; 5 – башмак; 6 – битер проставки; 7 – транспортер наклонной камеры; 8 – шкив верхнего вала наклонной камеры; 9 – вал верхний; 10 – крышка; 11 – вал нижний; 12 – крюк; 13 – корпус

Платформа-подборщик (рисунок 1.3) предназначена для подбора валков при раздельном способе уборки. Она навешивается на наклонную камеру шнековой жатки самоходных комбайнов. Платформа-подборщик состоит из подборщика 7, платформы 3 со шнеком 4 и проставки 5 с битером 6.
