Толщина треугольника должна быть такой, чтобы корпус трубы с легким трением вращался между фанерными кругами. Тогда труба будет сохранять любое приданное ей положение.

Телескоп нужно установить на вертикальном толстом бруске, укрепленном на крестовине. На верхнем конце бруска, сбоку, прикрепите круглую обойму или трубку для вертикальной оси. Ось должна свободно вращаться в обойме.

Штатив ставится на прочный стол или на скамейку, врытую в землю

Для наблюдения в телескоп нужно выбрать спокойное место в саду или во дворе. Избегайте наблюдений с веранды: дрожание пола заставит прыгать изображение в трубе.

Близость электрических фонарей или пыльной дороги сильно ослабляет видимость изображения.

Смотря в телескоп одним глазом, обычно прищуривают другой. При длительных наблюдениях это очень утомляет. Важно приучиться смотреть в трубу, не закрывая другой глаз. Тогда можно подолгу производить наблюдения, не утомляя глаз.

И луну и планеты нужно наблюдать тогда, когда они поднимутся высоко над горизонтом. При низком положении никаких подробностей на их диске не увидите: мешают непрозрачность толстого слоя воздуха и испарения земли.

Наблюдая луну, можно зарисовать детали ее поверхности. Для этого нужно обзавестись альбомом и фонарем, дающим свет только на страницу альбома.

Рисунки делают мягким черным карандашом. Луна довольно быстро движется в поле зрения телескопа, но все же несколько минут она в нем остается. Это время и используется для зарисовки, после чего прерывают работу и поворачивают трубу.

Постройка складного аппарата требует больше времени, чем ящичного, но построить его не так трудно. Точного определения расстояния между линзой и пластинкой или пленкой, отнимающего много времени при постройке ящичного аппарата, здесь не требуется, так как объектив в складном аппарате подвижен. Мы выбрали формат аппарата 6,5X9 см. Этот аппарат удобен небольшим размером; снимки же не так малы и даже без увеличения легко смотрятся.

Материал для изготовления найдется в хозяйстве всякого юного техника. Готовыми придется купить только линзу и кассеты форматом 6,5 X 9 см. Кассеты имеются в продаже и стоят недорого, делать их самим сложно. Одну из кассет мы используем для изготовления рамки с матовым стеклом.

Линза нужна обыкновенная, очковая, плоско-выпуклая, силой +7,75 диоптрии, то есть с фокусным расстоянием примерно 13 см. Для удобства при покупке следует попросить сточить линзу, уменьшив ее диаметр до 25–30 мм. Толщина линзы значения не имеет.

Корпус — это плоская коробочка 1 (см. таблицу 5), одна из стенок которой сделана в виде дверки, откидывающейся на петлях вперед. Эту стенку 2 мы будем называть откидной.

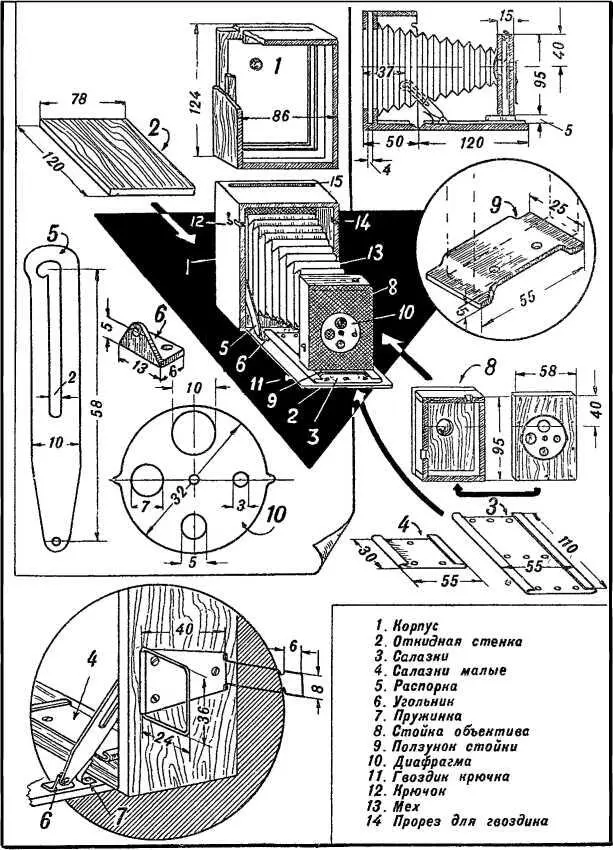

Таблица 5. Конструкция складного фотоаппарата .

Противоположная стенка корпуса составлена из двух рамок, между которыми имеется промежуток в 4 мм. В верхней стенке корпуса, точно над этим промежутком, делается щель. Щель вместе с промежутком образует пазы для вдвигания рамки с матовым стеклом или кассет.

Откидная стенка скрепляется с нижней стенкой корпуса небольшими петлями; при этом необходимо, чтобы при открывании откидной стенки ее поверхность была строго перпендикулярна задней стенке корпуса. Для этого соприкасающиеся ребра откидной и нижней стенок корпуса нужно сточить под углом в 45°, как видно на рисунке разреза аппарата. Все части корпуса изготовляются из фанеры толщиной 4 мм.

Направляющие салазки 3. Вырезав из жест прямоугольник размером 66X110 мм, загните длинные стороны, и салазки готовы. Остается просверлить в них несколько маленьких отверстий для шурупов. По этим направляющим салазкам должна плавно и точно передвигаться стойка с объективом. Стойка должна двигаться по салазкам с некоторым трением, чтобы во время съемки она не сбилась с места, поэтому салазки надо сделать очень аккуратно.

Чтобы при складывании аппарата стойка объектива не болталась внутри корпуса, к нижней стенке корпуса прикрепите небольшой отрезок таких же салазок (4). Маленькими шурупами длинные салазки привинтите к откидной доске, а малые салазки — к нижней стенке корпуса.

Распорка 5 . Точно по размерам, данным на рисунке, сделайте две распорки из алюминия или другого металла толщиной примерно 1,5 мм Для скрепления распорок с откидной доской выпилите два угольника 6 из того же материала.
