Каждый может изготовить неплохой телескоп с увеличением в пятьдесят — семьдесят пять раз. Такой телескоп показан на таблице 4.

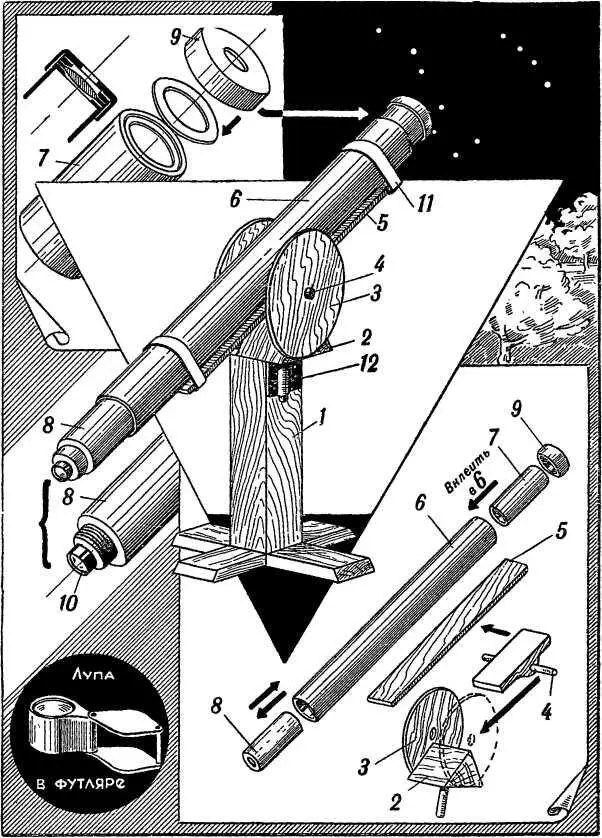

Таблица 4. Телескоп. 1 — стойка; 2 — треугольник; 3 — фанерный кружок; 4 — поперечная ось; 5 — линейка; 6 — труба; 7 — коробка с объективом; 8 — коробка с окуляром; 9 — крышка с диафрагмой объектива; 70 — трубка окуляра; 77 — матерчатая лента; 72 — обойма вертикальной оси .

Он состоит из двух стекол — объектива и окуляра, вставленных в трубу по обоим концам. Для удобства наблюдения труба устанавливается на штативе.

В телескопе с большим увеличением объектив должен собирать много света, иначе изображение получится темным. А для телескопа с указанным нами сравнительно небольшим увеличением пригоден и маленький объектив; изображение получится достаточно ясным, так как собранный свет распределяется на небольшую площадь.

Лучше всего в качестве объектива взять круглое стекло для очков: оно очень тонко и почти не разлагает лучей, падающих по краям стекла. Потеря света в нем также невелика, а это очень важное достоинство объектива Обыкновенная увеличительная линза менее пригодна для нашей цели: она очень толста и будет давать сильно окрашенные изображения, к тому же и достать ее труднее, чем очковое стекло.

Для объектива возьмите круглое, а не овальное очковое стекло: овальное не даст правильного изображения планет, представляющихся нам в трубу маленькими дисками Луну, впрочем, можно наблюдать в трубу и с овальным объективом, так как она имеет большой диск и изображение получается неискаженным.

Круглое стекло для очков можно найти в любом оптическом магазине Оно должно иметь фокусное расстояние в 50—100 см. Но в оптических магазинах стекла различают не по фокусным расстояниям, а по так называемым диоптриям .

Стекло в 1 диоптрию имеет фокусное расстояние в 100 см; у стекла в 2 диоптрии фокусное расстояние равно 50 см; 4 диоптрии соответствуют 25 см и т. д. Значит, нужно взять круглое стекло для очков в 1–2 диоптрии. Если на нем будут царапины или пузырьки, это не имеет значения: они не испортят изображения в телескопе.

Не купите по ошибке вогнутого стекла, употребляемого для близоруких; такое стекло не собирает, а рассеивает лучи и, разумеется, не годится для телескопа.

Объектив из стекла для очков будет все же давать слабое окрашивание по краям изображений. Этого можно легко избежать, надевая на объектив диафрагму — картонный кружок с круглым отверстием посредине; диаметр отверстия должен быть немного меньше, чем диаметр стекла объектива.

Диафрагма задержит лучи, падающие на края объектива, и устранит окрашивание изображения.

Для окуляра нужно достать маленькую линзу с фокусным расстоянием в 1,5–2 см. Еще лучше взять сложную лупу, состоящую из двух линз. Ее также можно купить в оптическом магазине. Стекла лупы всегда вделаны в оправу. Они должны быть чистыми, без царапин и пузырьков, все такие недостатки окуляра будут портить изображение в телескопе.

Предположим, что для объектива вы достали очковое стекло в 1,3 диоптрии. Значит, фокусное расстояние у него 100:1,3=75 см Если фокусное расстояние окуляра 1,5 см, то телескоп даст увеличение в 75:1,5=50 раз.

Когда есть объектив и окуляр, можно приступить к изготовлению телескопа.

Трубу для телескопа сделать очень просто. Для этого нужно взять круглую картонную коробку без крышки, диаметром около 7,5 см, например коробку из-под кофе. Чтобы удлинить ее до нужных размеров, нужно обернуть коробку тонким картоном; склеенный по краю картон образует трубу, длина которой должна быть равна фокусному расстоянию объектива, то есть 50—100 см.

Труба должна быть окрашена внутри в черный цвет, чтобы изображение не портилось из-за отражения света от стенок. Лучше всего окрасить картон черной тушью, пока он еще не свернут в трубку Оклеиваемая коробка располагается так, чтобы дно ее было на конце трубы. Прежде чем обертывать коробку картоном, нужно в дне ее вырезать посредине круглое отверстие диаметром чуть поменьше диаметра стекла объектива.

Теперь вырежьте из картона кружок, равный по величине дну коробки, и в середине его прорежьте круглое отверстие, равное по диаметру стеклу объектива. Кружок-шайбу приклейте снаружи ко дну коробки. Получится неглубокое гнездо, в котором очень удобно помещается линза объектива, не проваливаясь внутрь трубы.
