Зеркало можно укрепить и на самом микроскопе, под предметным столиком. Удобнее всего сделать это с помощью держателя от радионаушников. Такое устройство позволит придавать зеркалу любой наклон и отражать свет на рассматриваемый предмет независимо от того, где находится лампа.

Пользуясь этим микроскопом, можно рассмотреть строение крыла мухи, листа, срезов стебля, увидеть клеточное строение растения, грибницу, плесень. В капле болотной воды можно увидеть наиболее крупных простейших: инфузорий, мелких рачков, водоросль вольвокс и т. п.

На экране появляются и исчезают гигантские туфельки и амебы. Причудливые живые существа извиваются, носятся по освещенному сзади матовому стеклу, нападают друг на друга. Можно подумать, что проходят кадры какого-то фантастического фильма. Но нет, это двигаются и сражаются настоящие, живые туфельки и амебы. Ими кишит любая капля стоячей воды. С помощью несложного приспособления можно показать их сильно увеличенные изображения на экране.

Изготовить такое приспособление — микропроектор — нетрудно. Нужно взять микроскоп, имеющийся почти в каждой школе, и к нему пристроить специальную приставку для проектирования на экран. Общий вид прибора показан на таблице 3.

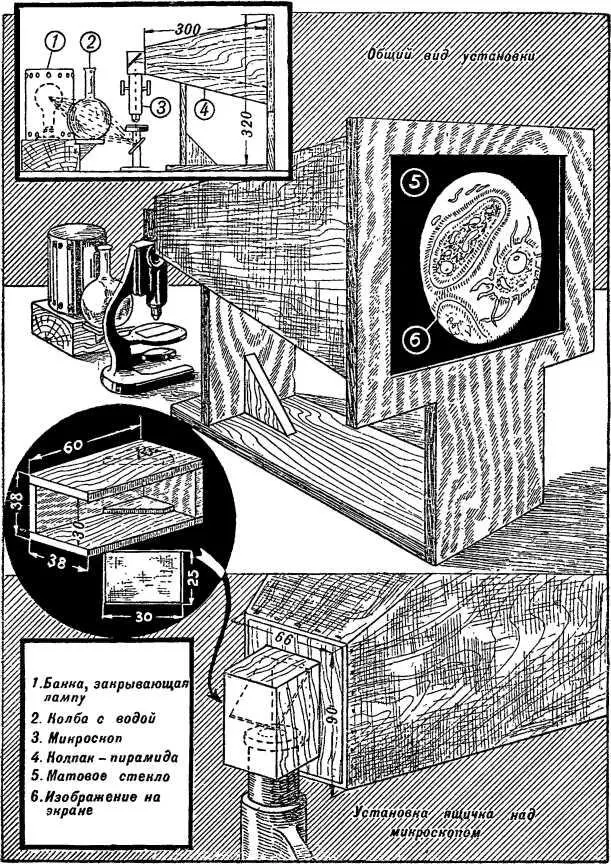

Таблица 3. Микропроектор-приставка к микроскопу .

Действие его основано на том, что увеличенное изображение, полученное в микроскопе, при помощи зеркальца отбрасывается на матовое стекло — экран микропроектора. Круг поля микроскопа на матовом стекле достигает размеров блюдечка, и в темной комнате изображение могут сразу рассматривать несколько человек.

Для хорошей работы прибора необходимо, чтобы препарат на стеклышке микроскопа был очень сильно освещен, а зеркало проектора помещалось точно над окуляром микроскопа под углом в 45°. Чтобы ярче осветить препарат в микроскопе, надо устроить осветитель.

Осветитель состоит из электрической лампочки не менее 60 ватт, жестяной банки с отверстием на боковой стороне (диаметр отверстия — 60 мм) и колбы с водой. Лампа в патроне устанавливается вертикально на квадратной дощечке и закрывается опрокинутой вверх дном пустой жестяной банкой из-под консервов, без крышки. Отверстие сбоку банки вырезается так, чтобы светящаяся нить лампы была на 3–4 см выше центра отверстия. По нижнему и верхнему краям банки пробейте несколько маленьких отверстий для охлаждения.

Чтобы собрать свет лампы на зеркальце микроскопа, перед лампой надо установить короткофокусную увеличительную линзу. В качестве линзы воспользуйтесь колбой, наполненной водой. Колба устанавливается на дощечке против отверстия в банке, закрывающей лампу. Она должна закрыть боковое отверстие в банке. Поднимая и опуская колбу и передвигая микроскоп, добейтесь, чтобы лучи от лампы, пройдя через отверстие и колбу, собрались в яркое пятно на зеркальце под микроскопом.

Микроскоп берется любой. Наша приставка рассчитана на стандартный школьный микроскоп.

Экран приставки — матовое стекло размером 13X18 см. Рядом с микроскопом устанавливается горизонтально четырехгранная картонная пирамида, у которой вершина срезана. Получившееся отверстие закрывается прямоугольной дощечкой с отверстием посредине. Основание пирамиды — деревянная рамка с матовым стеклом — экраном. Если не найдете стекла, натяните на раму папиросную бумагу.

Пирамида-колпак с экраном должна быть установлена так, чтобы окуляр микроскопа (верхняя линза) приходился немного ниже середины отверстия в дощечке, закрывающей срезанную вершину пирамиды.

Теперь нужно сколотить или склеить из тоненьких дощечек небольшой ящичек (он показан в черном кружке на таблице). Ящичек должен быть без дна и одной из боковых стенок. Внутри ящичка, против открытой боковой стороны, укрепите два деревянных угольничка так, чтобы они дали наклон в 45°. К угольничкам приклейте стеклом наружу маленькое тоненькое зеркальце, дающее правильное, не искаженное отражение.

Ящичек укрепите на дощечке вершины пирамиды. Зеркальце должно приходиться точно против отверстия.

Установите осветитель с колбой и поверните зеркало микроскопа так, чтобы оно отбросило яркий пучок света от осветителя на предметное стекло и препарат.

Тщательно наведите микроскоп на препарат, поставьте над окуляром микроскопа приставку, потушите свет в комнате и взгляните на матовое стекло. Если зеркальце в коробочке пирамиды установлено точно под углом в 45°, матовое стекло расположено вертикально, а препарат ярко освещен, то на матовом стекле появится большое и четкое изображение
