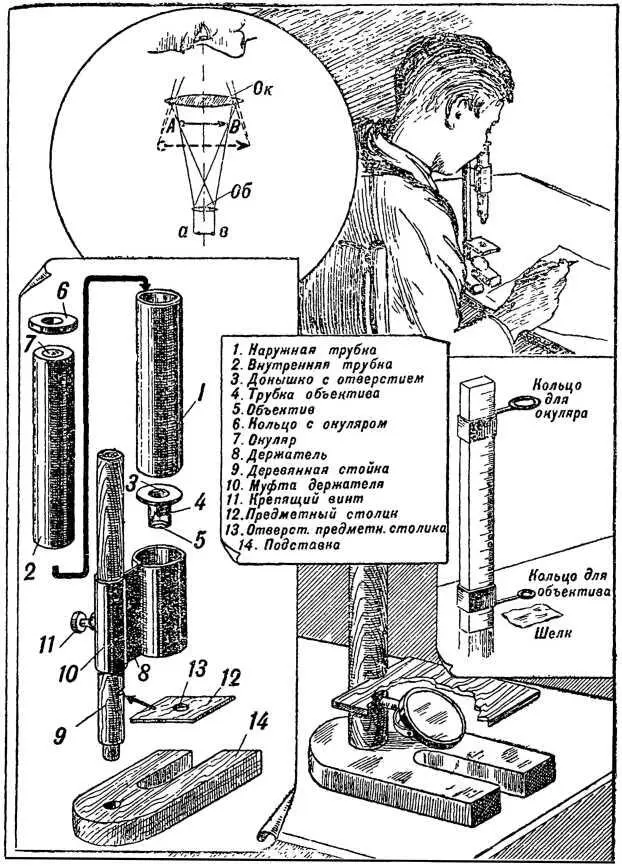

Таблица 2. Микроскоп .

С помощью объектива изображение предмета увеличивается до размеров АВ. Это изображение рассматривается через окуляр и вновь увеличивается.

На таблице показана упрощенная схема микроскопа. В действительности объектив и окуляр состоят обычно из нескольких стекол. Чтобы построить микроскоп с заранее заданной силой, или степенью увеличения, нужно проделать предварительный математический расчет. Но расчет этот очень сложен; мы обойдемся без него и рассчитаем наш микроскоп опытным путем.

Для получения сильно увеличивающего микроскопа следует взять для окуляра и объектива сильно увеличивающие линзы. Однако при этом нужно помнить, что, по законам оптики, чем сильнее будут увеличивать линзы, тем меньшее поле будет видно в микроскоп. Поэтому не следует добиваться особенно сильного увеличения, так как в такой микроскоп будет виден слишком маленький участок и наблюдать будет неинтересно.

Это особенно относится к окуляру. Ведь окуляр предназначен для рассматривания уже увеличенного изображения предмета, и если поле, видимое через окуляр, будет очень маленьким, то, хотя увеличение будет большим, мы увидим лишь часть наблюдаемого предмета и, следовательно, не сможем составить о нем полного представления. Иное дело — объектив. Он направляется на очень мелкие предметы, поэтому для объектива можно взять более сильную линзу. Кроме того, для объектива можно взять маленькую линзу, а для окуляра следует брать сравнительно большую.

Раздобыв две линзы — одну для окуляра, другую для объектива, нам нужно установить их на определенном расстоянии одну от другой.

Чтобы точно измерить это расстояние, можно воспользоваться несложным прибором, показанным на таблице (справа). Он состоит из миллиметровой линейки и двух движков, сделанных из жести. К каждому движку прикрепляются язычки с кольцами на концах, которые также можно сделать из жести. На нижнее кольцо кладется объектив, на верхнее — окуляр, и прибор ставится вертикально. На дощечку под объектив кладется кусочек тонкой материи, например шелка.

Установив объектив на небольшом расстоянии от предмета и приставив окуляр вплотную к глазу, будем очень плавно и медленно увеличивать расстояние между окуляром и объективом. Проделывая этот опыт, мы найдем такой момент, когда сильно увеличенное изображение предмета будет довольно хорошо видно. Тогда, не сдвигая объектива и не смещая головы, чуть отодвинем окуляр от глаза, приблизив его к объективу. Изображение станет вполне четким. Это и есть нужное положение.

Проведя наблюдение, легко сосчитать по линейке расстояние между окуляром и объективом. Запомнив или записав найденное расстояние, продолжим опыт. Осторожно приближая объектив к предмету, будем тем же путем — перемещением окуляра — искать положение наиболее ясного видения.

Проделывая это, мы заметим, что с приближением объектива к предмету степень увеличения будет возрастать, однако при этом расстояние между объективом и окуляром будет быстро увеличиваться и может достигнуть слишком больших размеров. Видимое в микроскопе поле при этом будет уменьшаться.

Наконец, когда расстояние между объективом и предметом станет слишком коротким, изображение в микроскопе получить будет невозможно; поэтому приближать слишком сильно объектив к предмету не следует.

На этом опыте мы убедились в том, что, изменяя расстояние между объективом и предметом, можно изменять (правда, в небольших пределах) степень увеличения, даваемого микроскопом. Значит, лучше сделать микроскоп так, чтобы расстояние между предметом и объективом можно было в некоторых небольших пределах менять. Соответственно этому и окуляр нужно вмонтировать в трубку так, чтобы расстояние между ним и объективом также можно было изменять в некоторых пределах. Такое устройство необходимо также и для наводки на резкость, или на фокус.

Если при измерении расстояний будет допущена небольшая ошибка, это не беда. Такая ошибка не страшна, так как трубки для окуляра и объектива можно сделать чуть подлиннее — это даст необходимый запас для передвижения объектива и окуляра.

Какие же линзы более всего подходят для самодельного микроскопа?
