Александр Абрамов - Юный техник [35 самодельных приборов и моделей для школы, пионерского отряда и дома по оптике, фото, радио, электротехнике и паротехнике.]

Давая описание устройства точного электробудильника из ходиков, мы включили в раздел электротехники и механический будильник. Ведь будильник — вещь нужная, а не везде есть электричество.

Все рисунки в этом сборнике сделаны по-новому. Вместо множества отдельных рисунков, разбросанных по разным местам книги, как делается обычно, здесь рисунки объединяются в таблицы. На некоторых таблицах детали, имеющие сложные контуры, даны на сетке. Сетка рассчитана так, чтобы начерченные фигуры можно было срисовать в натуральную величину на клетчатую бумагу школьной тетради. Клеточка этой бумаги имеет размер 5X5 миллиметров. Обозначения размеров на всех других рисунках даны в миллиметрах.

Нам было бы очень важно получить побольше отзывов об этой книге. Какие модели хорошо удаются, какие плохо описаны, какие рисунки непонятны, чем еще нужно было бы дополнить книгу? Все эти замечания помогут улучшить книгу для следующего издания. Письма пишите по адресу: Москва 12, Малый Черкасский пер., д. 1, Детиздат, Массовый отдел.

Глаз человека — очень сложный и совершенный аппарат, однако в ряде случаев ему нужны различные оптические помощники. Техника дала помощников человеческому глазу. Один из них — перископ.

Невооруженным глазом человек может видеть большие предметы при нормальном освещении не далее 2 км . А как же артиллеристу-наводчику брать прицел на 15–20 км ? Обычно он пользуется биноклем. Но в бинокль из-за прикрытия не увидишь объекта прицела. И командиру подводной лодки, находящейся под водой, не видна поверхность моря. Снайперу из окопа или траншеи тоже не увидеть объекта прицела. Для всех этих случаев необходим особый инструмент — зеркальный или призматический перископ.

Перископ дает возможность как бы поднять глаз на большую высоту. Это очень интересный прибор, который можно прекрасно использовать в военной игре. Пионер-разведчик, сделавший себе перископ, сможет скрытно, только выставив из-за прикрытия кончик перископа, наблюдать за передвижением «противника».

Зеркальный перископ состоит из двух параллельных зеркал, помещенных по концам трубы и расположенных под углом в 45° к горизонту. К нему можно присоединить бинокль для наблюдения отдаленных предметов. Вместо зеркал можно воспользоваться призмами, которые дают лучшее качество изображения.

Простой зеркальный или призматический перископ сделать нетрудно. Для призматического перископа нужно купить в магазине оптических приборов дешевые бракованные призмы Порро или использовать призмы от старого призматического бинокля. Ход лучей в призматическом перископе показан на таблице 1, справа.

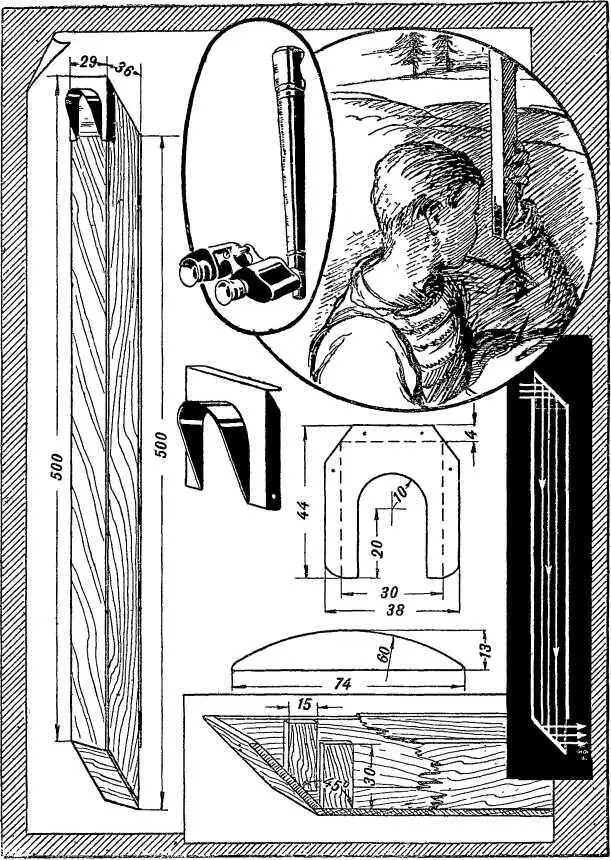

Таблица 1. Перископ .

Таков же ход лучей и в зеркальном перископе. Для самодельного перископа нам нужны две призмы.

Устройство кожуха перископа дано в деталях на рисунке. Детали кожуха делаются из тонкой фанеры; внутренние стенки их окрашиваются черной тушью, чтобы проходящие лучи не отсвечивали. Размеры стенок кожуха зависят от размеров призм. Надо, чтобы призмы вплотную входили в концы готового кожуха.

Над отверстием верхней призмы делают козырек, прикрывающий призму от прямых солнечных лучей. Кожух перископа нужно оклеить снаружи черной бумагой, чтобы закрыть боковые щели. На таблице слева показан готовый самодельный перископ.

В этой же конструкции призмы с успехом можно заменить маленькими зеркалами.

Выпускаемые заводами сложные микроскопы дают увеличение в несколько тысяч раз. Конечно, такой микроскоп построить самому невозможно. Наш микроскоп будет проще, с гораздо меньшей силой увеличения, однако и он позволит производить очень интересные наблюдения.

Уже обыкновенное увеличительное стекло, или так называемая лупа, может служить простейшим микроскопом. С помощью лупы можно видеть предметы увеличенными в несколько раз. В более сложном микроскопе увеличенное изображение, даваемое лупой, рассматривается не просто глазом, а с помощью второй лупы, которая вторично увеличивает уже увеличенное изображение. Таким образом, в сложных микроскопах имеется не одно, а два увеличительных стекла, заключенных в одну общую трубку на некотором расстоянии друг от друга. Схема такого микроскопа показана на таблице 2 (в кружке). Лупа Об, направленная к рассматриваемому предмету, называется объективом, а лупа Ок, через которую производится наблюдение, — окуляром.
