Способ скрепления распорок с угольниками и места прикрепления угольников видны на рисунках Свободные концы распорок надо скрепить с боковыми стенками корпуса небольшими шурупами с полушаровыми головками Шурупы продеваются в прорезы распорок и ввинчиваются в боковые стенки корпуса изнутри.

Шурупы завинтите не до конца, чтобы они легко скользили вдоль распорок, а сами распорки стояли прямо, не были отогнуты к стенкам.

Теперь нужно укрепить пружины 7 под распорками Размеры могут быть взяты на-глаз Чтобы просверлить в стальной пружине отверстие для шурупа, ее надо отпустить: раскалить докрасна и медленно остудить Просверлив отверстие, пружину надо вновь раскалить докрасна и быстро опустить в воду.

Укрепив пружины под распорками, проверьте, как они работают Нажав большими пальцами обеих рук на распорки, закройте откидную стенку, а затем вновь откройте ее и оттяните до отказа Обе распорки должны при этом щелкнуть. Если щелчки произойдут одновременно и откидная доска станет точно под прямым углом к корпусу, без перекосов и качаний, можно считать, что работа выполнена хорошо.

Стойка 8 объектива представляет собой плоскую фанерную коробочку со съемной передней стенкой На внутренней поверхности стенки помещается механизм затвора. Снизу к стойке прикреплена металлическая скоба 9 с фигурно изогнутыми концами.

Стенки стойки делаются из фанеры толщиной 4 мм , а скоба — из металла (алюминия, латуни) такой толщины, чтобы концы скобы плотно вдвигались в пазы направляющей доски. Как видно на рисунках, скоба немного шире толщины стойки. Это сделано для большей устойчивости стойки при передвижении вдоль направляющей доски.

В передней (съемной) стенке стойки просверлите отверстие диаметром 10 мм. Точно против этого отверстия в задней стенке также просверлите отверстие диаметром 15–20 мм. Снаружи перед отверстием в передней стенке небольшими металлическими язычками или другим способом укрепите линзу. Важно, чтобы линза не качалась.

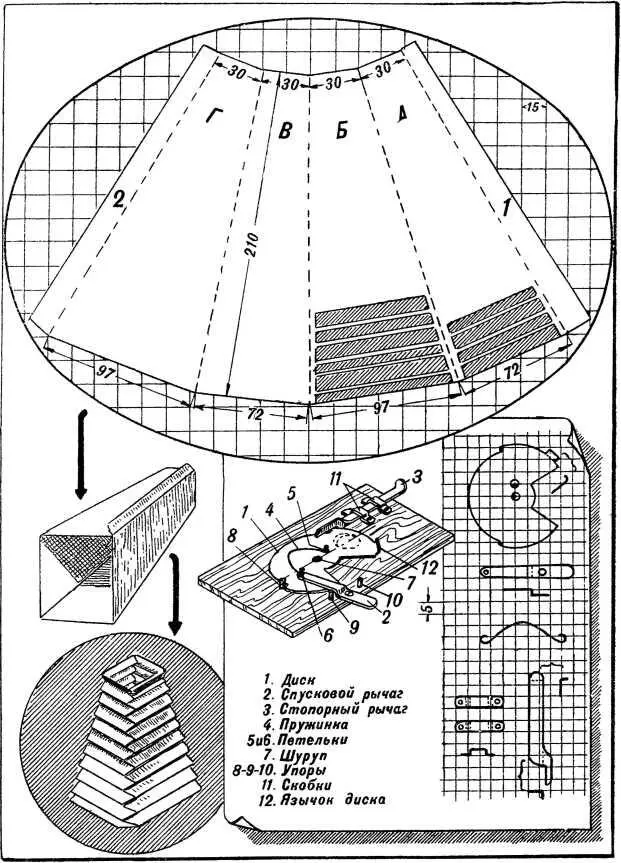

Механизм затвора показан на таблице 6.

Таблица 6. Мех и затвор складного фотоаппарата .

Он состоит из четырех основных деталей: диска 1, спускового рычага 2 , стопорного рычага 3 и пружинки 4. С этого рисунка, пользуясь сеткой, перечертите форму и размеры деталей. Диск вырежьте из самой тонкой жести толщиной 0,2–0,3 мм, а рычаги — из более толстой, 0,4–0,6 мм. Пружинка — тонкая балалаечная струна (квинта). На рисунке видно, что пружинка на концах загнута колечками и насажена на два шпенька — 5 и 6. Шпенек 5 прикреплен к диску, а 6 — к концу спускового рычага 2.

Шпеньки — это маленькие отрезки медной проволоки длиной 3–3,5 мм и диаметром 1,5–2 мм. Чтобы колечки пружинки не соскакивали, на шпеньках надо выточить ребром трехгранного напильника маленькие канавки; с диском и со спусковым рычагом шпеньки можно скрепить клепкой или, что проще, припаять их.

Изготовив части затвора, приступите к сборке. Прикрепите диск маленьким шурупом в центре. Диск не должен качаться на шурупе, но следите, чтобы он мог легко вращаться. Поставив диск, вбейте упор 8 из маленького гвоздя или булавки. Откусите головку и оставьте торчащий конец длиной 2–3 мм.

Укрепите шурупом спусковой рычаг 2, а с боков его вбейте два упора — 9 и 10. Двумя скобами 11 укрепите стопорный рычаг 3 так, чтобы по желанию его можно было вытягивать или вдвигать. Верхний конец рычага загните, чтобы его можно было поддеть ногтем и вытянуть. Рычаг должен передвигаться вверх и вниз как раз настолько, чтобы в спущенном положении его нижний, загнутый конец зацеплял язычок 72 диска (когда диск вращается), а в поднятом положении пропускал его. Для съемки с выдержкой рычаг опускается, а для моментальной — вытягивается.

Остается надеть пружинку, и затвор готов. Если затвор не будет работать четко, надо отрегулировать его: сжать или раздвинуть пружинку. Собрав затвор, поставьте на место переднюю стенку стойки объектива и укрепите ее несколькими мелкими гвоздиками. Для стопорного и спускового рычагов сделайте небольшие углубления в ребрах боковой и верхней стенок стойки объектива.

Остается сделать диафрагму 10 из любой металлической пластинки и прикрепить ее шурупом к передней стенке стойки объектива.
