Алексей Чупшев: Нефтепродуктообеспечение

Сельскохозяйственное производство является одним из основных потребителей нефтепродуктов (топлива, смазочных материалов и технических жидкостей) в нашей стране.

Обеспечение нефтепродуктами сельских товаропроизводителей осуществляется через региональные распределительные нефтебазы, на которые нефтепродукты поступают с нефтеперерабатывающих предприятий железнодорожным, водным, автомобильным транспортом или по трубопрововдам.

Для хранения запасов нефтепродуктов и заправки машин в хозяйствах создаются нефтесклады. Бесперебойное обеспечение машин и других потребителей нефтепродуктами требует высокоорганизованной системы нефтехозяйств, достаточного количества резервуаров, автоцистерн, передвижных и стационарных средств заправки.

Правильная организация нефтехозяйства возможна только при овладении широким кругом специалистов инженерной службы, в том числе и студентами инженерных факультетов, основ теоретической и практической подготовки в области применения современных ресурсосберегающих технологий, знания технических характеристик современных средств доставки и хранения нефтепродуктов, нефтезаправочных машин и оборудования.

Внедрение современных методов расчета в практику проектирования позволит улучшить технико–экономические показатели хранения, приёма и выдачи нефтепродуктов.

Цель работы:изучить классификацию, устройство и принцип работы средств доставки светлых нефтепродуктов.

Задачи работы:

1. Изучить классификацию и типаж автомобильных цистерн;

2. Изучить общее устройство и работу автомобильной цистерны АЦ4,2-53А;

3. Изучить устройство составных частей автоцистерн.

Средства доставки нефтепродуктов классифицируются по следующим признакам: тип базового шасси, вид нефтепродукта, назначение, нагрузка на оси базового шасси, проходимость, тип несущего элемента базового шасси.

По типу базового шасси средства доставки нефтепродуктов делятся на автомобили-цистерны, полуприцепы-цистерны, прицепыцистерны.

По виду транспортирующего нефтепродукта различают: средства доставки топлив, масел, мазутов, битумов.

Вид нефтепродукта обусловливается, как правило, плотностью, которая указывается в паспорте на цистерну. При транспортировании более тяжелых нефтепродуктов увеличиваются осевые нагрузки, что уменьшает срок службы базового шасси. Недолив цистерн при заполнении более тяжелым нефтепродуктом снижает эффективность их использования.

По назначению автомобильные средства разделяют на транспортные (АЦ, ПЦ, ППЦ) и заправочные (АТЗ, ПТЗ, АПТЗ). Транспортные предназначены только для перевозки. Заправочные наряду с перевозкой осуществляют выдачу топлив через специальные раздаточные системы в топливные баки автомобилей.

Параметры автомобильных цистерн регламентируются параметрами базовых шасси: грузоподъемностью, полной допустимой массой, габаритными размерами, проходимостью и т.п.

По нагрузке на оси базового шасси цистерны подразделяются на две группы (таблица 1): группа А – для эксплуатации на дорогах с капитальными покрытиями (цементобетонными, асфальтобетонными и др.); группа Б – для эксплуатации на дорогах общей сети.

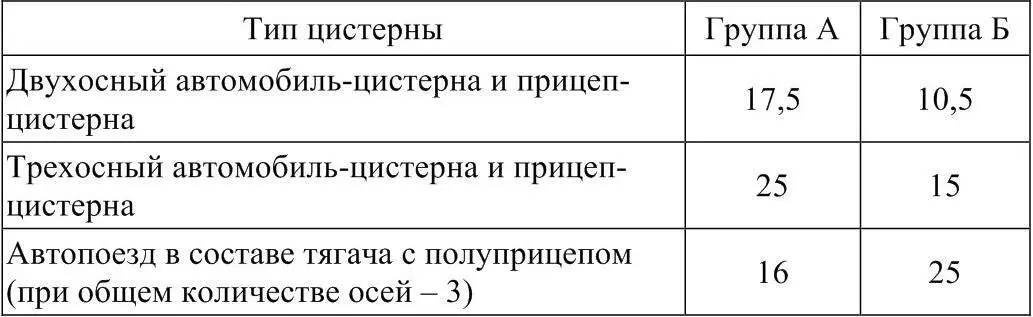

Таблица 1 – Допустимая полная масса, т

Проходимость автомобильных средств : обычная; повышенная. По типу несущего элемента базового шасси автомобиля различают цистерны рамной и безрамной конструкции. Подавляющее большинство цистерн установлены жестко на раме базового шасси автомобилей. Для увеличения полезной нагрузки созданы цистерны безрамной конструкции, которая имеет ряд существенных преимуществ: позволяет изменить длину и базу изделия; понизить центр тяжести; уменьшить металлоемкость. В последнее время безрамную конструкцию применяют при разработке прицепов-цистерн и полуприцепов-цистерн большой вместимости.

По вместимости автоцистерны делят на : малой вместимости (до 5 м 3), средней (5…15 м 3), большой (свыше 15 м 3).
