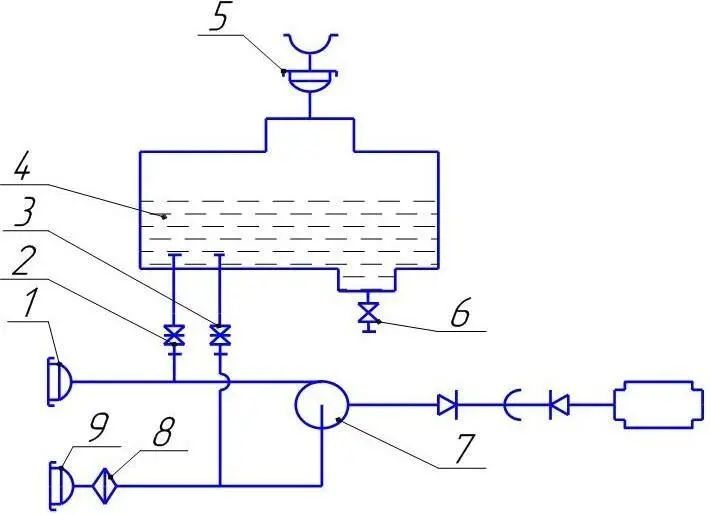

Рисунок 2 – Технологическая схема автомобиля-цистерны АЦ -4.2-53А:

1 – напорный штуцер; 2,3 – задвижка; 4 – цистерна; 5 – дыхательный клапан; 6 – грязевой вентиль; 7 – насосСЦЛ-00; 8 – фильтр предварительной очистки; 9 – приемный штуцер

Включение насоса производится перед выполнением рабочей операции. Для этого необходимо: включить заземляющее устройство;

залить в насос нефтепродукт, если он ранее был слит из насоса; запустить двигатель, автомобиля и установить минимальную частоту вращения, установить рычаг переключения передач в соответствующее положение; включить коробку отбора мощности; включить электропитание.

При минусовой температуре перед включением насоса надо проверить легкость вращения карданного вала от руки. Поворот рукоятки крана управления насосом производится медленно.

Не рекомендуется работать без подачи нефтепродукта более двух минут, так как находящийся в насосе нефтепродукт нагревается и может произойти заклинивание рабочих органов насоса.

Выключение насоса. После выполнения рабочей операции насос выключают. Для этого необходимо: установить минимальную частоту вращения вала двигателя; выключить коробку отбора мощности; выключить электропитание; остановить двигатель.

Наполнение своей цистерны нефтепродуктом из посторонней емкости при помощи своего насоса. Для выполнения этой операции необходимо: привести автомобильную цистерну из транспортного положения в рабочее; проверить закрытие задвижки на трубопроводе слива нефтепродукта самотеком и вентиля на трубопроводе слива отстоя; снять заглушку с приемного патрубка и подсоединить к нему заборный рукав, второй конец которого опустить в постороннюю емкость; открыть соответствующие вентили и задвижки; включить насос и начать наполнение автомобильной цистерны нефтепродуктом; наполнить цистерну нефтепродуктом; наблюдая визуально за уровнем наполнения цистерны нефтепродуктом через смотровое окно цистерны; снизить частоту вращения вала насоса; откачать нефтепродукт из рукавов; выключить насос; привести автомобильную цистерну из рабочего положения в транспортное.

Наполнение цистерны нефтепродуктом через горловину. Для выполнения этой операции необходимо: привести автомобильную цистерну из транспортного положения в рабочее; открыть крышку наливного люка; опустить напорный рукав постороннего перекачивающегося средства в наливной люк таким образом, чтобы конец рукава находился от нижней образующей цистерны на величину не более 200 мм; наполнить цистерну нефтепродуктом; вынуть рукав из наливного люка; закрыть крышку наливного люка; привести автомобильную цистерну из рабочего положения в транспортное.

Наполнение цистерны нефтепродуктом через патрубок нижнего налива. Для выполнения этой операции необходимо: привести автомобильную цистерну из транспортного положения в рабочее; подсоединить напорный рукав постороннего перекачивающего средства к патрубку нижнего налива; открыть задвижку на трубопроводе нижнего налива; наполнить цистерну нефтепродуктом; закрыть задвижку на трубопроводе нижнего налива; откачать нефтепродукт из рукава и отсоединить его; привести автомобильную цистерну в транспортное положение.

Выдача нефтепродукта из цистерны своим насосом. Для выполнения этой операции необходимо: привести автомобильную цистерну из транспортного положения в рабочее; снять заглушку с напорного патрубка и подсоединить к нему рукав, второй конец которого подсоединить к патрубку приемной емкости; открыть соответствующие вентили и задвижки; включить насос; слить нефтепродукт из цистерны; откачать нефтепродукт из напорного рукава; выключить насос; привести автомобильную цистерну из рабочего положения в транспортное.

Выдача нефтепродукта из цистерны с помощью постороннего перекачивающего средства. Выполнение этой операции проводится в той же последовательности, что и выполнение операции «Выдача нефтепродукта из цистерны своим насосом». Однако в данной операции под включением и .выключением насоса следует понимать включение ,и выключение постороннего перекачивающего средства. Кроме этого, необходимо отметить, что откачка нефтепродукта из рукава ведется не в цистерну, а в емкость, куда сливается нефтепродукт.
